Amortissement

L'amortissement (P080) détermine le temps de réponse des mesures affichées et des
fonctions de sortie aux variations des signaux d'entrée : charge, vitesse et débit interne.
La fonction d'amortissement permet de contrôler toute variation des valeurs affichées
pour le débit, la charge et la vitesse de la bande. L'amortissement règle les fonctions du
relais d'alarme basées sur les entrées : débit, charge et vitesse également.
L'activation du paramètre d'amortissement de la sortie analogique (P220) (valeur autre
que 0), entraîne le bi-passement de l'amortissement (P080) applicable à la fonction mA.
On obtient ansi un signal de sortie et une indication (bargraph) indépendants, suivant la
vitesse d'amortissement spécifiée pour la sortie analogique (P220).

Sortie analogique

L'intégrateur BW100 fournit une sortie analogique isolée. La sortie peut être
proportionnelle au débit, à la masse ou à la vitesse (P201). La plage de sortie applicable
est : 0 - 20 mA ou 4 - 20 mA (P200). La valeur 0 ou 4 mA correspond à l'état vide ou zéro,
alors que la valeur 20 mA correspond à la valeur de référence attribuée : débit (P011),
masse (P952) ou vitesse (P014). Il est possible d'établir des limites applicables à la sortie
analogique : 0 mA minimum et 22 mA maximum (P212 et P213 respectivement). Les
niveaux 4 et 20 mA (P214 et P215 respectivement) peuvent être ajustés par rapport à un
ampèremètre ou à un autre dispositif d'entrée analogique.

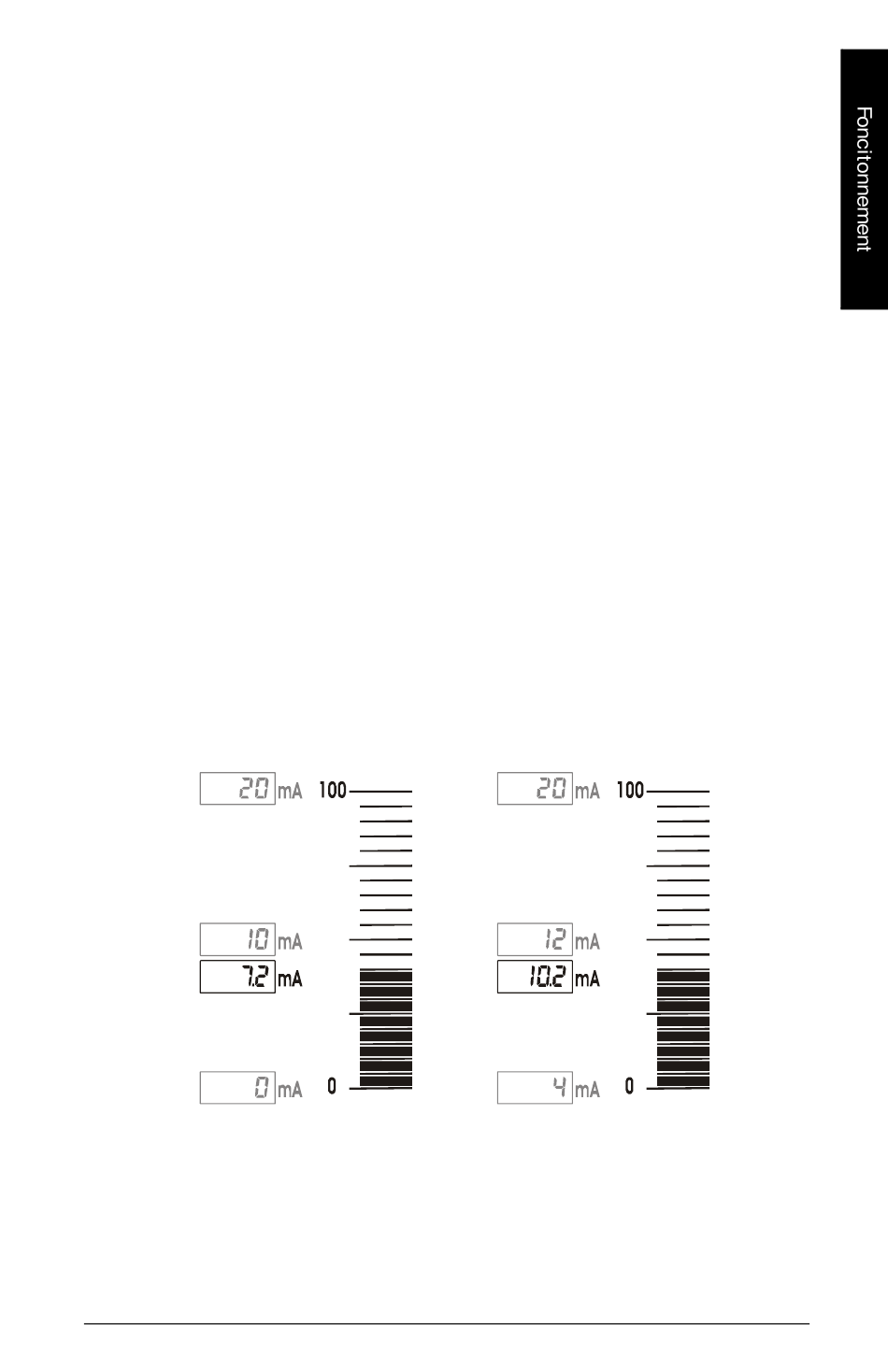

L'affichage à cristaux liquides du BW100 est doté d'un bargraph proportionnel à la sortie
analogique. Ce dernier indique la valeur analogique en pourcentage de la plage mA.
La valeur de la sortie analogique peut être testée avec le paramètre P911. Se reporter au
Paramètre P911
à la page 62.
