Français–5
Caractéristiques techniques
Ordinateur de bord
N° d'article
Courant de charge max. de
la connexion USB
Tension de charge de la
connexion USB
Température de fonction-
nement
Température de stockage
Température de charge
Type de protection
Poids, env.
Cet appareil est conforme à la section 15 des réglementations FCC.
Son fonctionnement est soumis aux deux conditions suivantes:
(1) cet appareil ne doit pas causer d'interférences nuisibles, et
(2) cet appareil doit accepter toutes les interférences, y compris
celles qui pourraient provoquer un fonctionnement non souhaitable
de l'appareil.
Cet appareil est conforme au Règlement CAN ICES-3(B)/NM B-3(B).
Le système eBike de Bosch utilise FreeRTOS (cf. www.freertos.org)

Montage

Insertion et retrait de l'accu
Pour insérer l'accu dans l'eBike et pour le retirer, veuillez
lire et respecter la notice d'utilisation de l'accu.

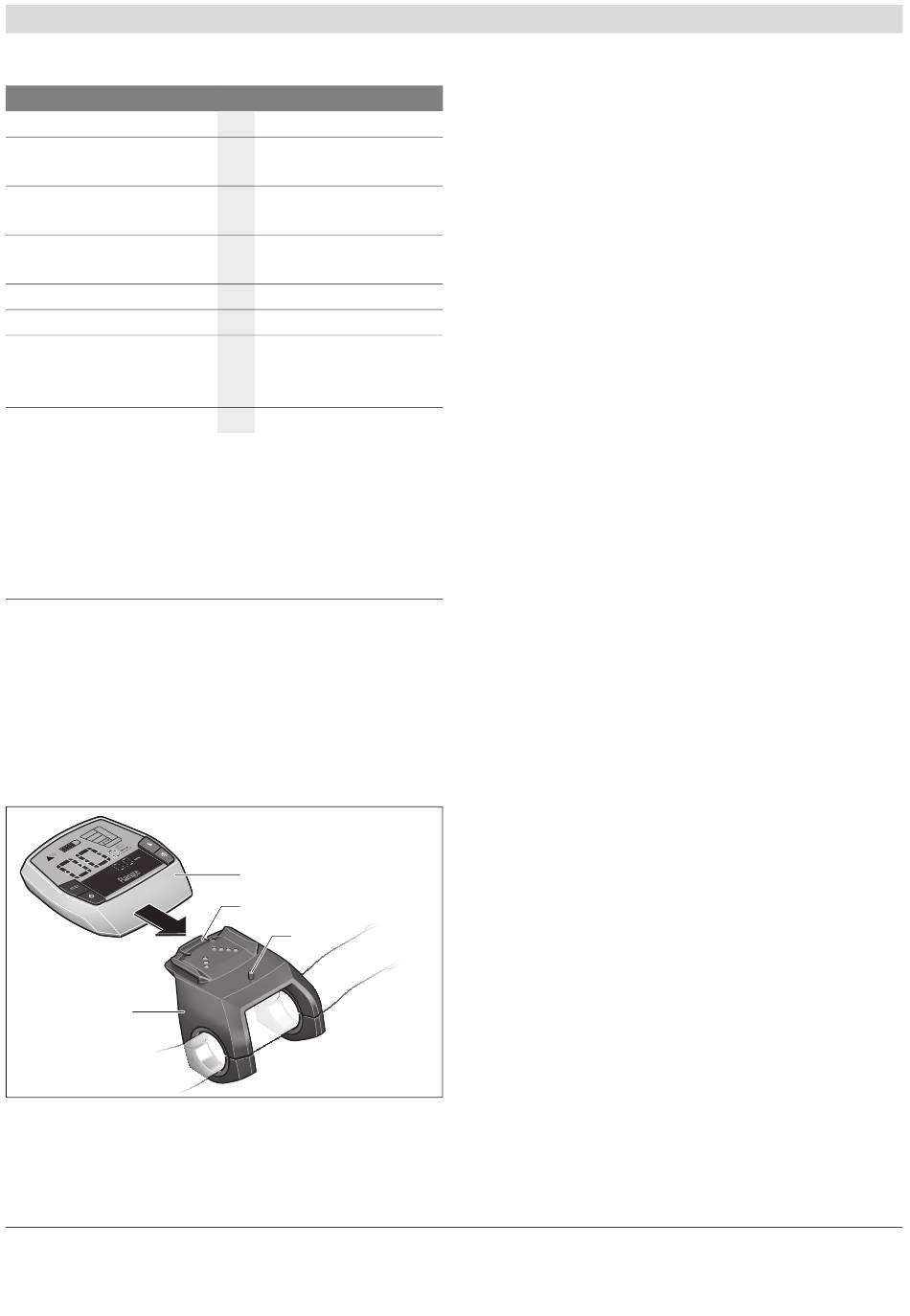

Insertion et retrait de l'ordinateur de bord

4
3 Ordinateur de bord
4 Support ordinateur de bord
15 Dispositif d'arrêt de l'ordinateur de bord
16 Vis de blocage de l'ordinateur de bord
1 270 U20 XBI | (20.4.16)
Intuvia
1 270 020 906/909
mA
V
°F
+23...+104
°F
+14...+122
°F
+32...+104
IP 54 (étanche à la
poussière et aux
projections d'eau)
lb
3
15
16
Pour insérer l'ordinateur de bord 3, faites-le glisser dans le
support 4 à partir de l'avant.
Pour retirer l'ordinateur de bord 3, appuyez sur le disposi-
tif d'arrêt 15 et faites-le glisser hors du support 4 vers
l'avant.
500
 Retirez l'ordinateur de bord lorsque vous garez
l'eBike.
5
Il est également possible de verrouiller l'ordinateur de bord
dans son support pour qu'il ne puisse pas être enlevé. Pour
cela, démontez le support 4 du guidon. Placez l'ordinateur de
bord sur le support. Vissez par le dessous la vis de blocage
16 (filetage M3, 8 mm de long) dans le trou fileté du support
prévu à cet effet. Remontez le support sur le guidon.

Mise en marche

0,3
Conditions préalables
Le système eBike ne peut être activé que si les conditions
suivantes sont remplies :
– Un accu suffisamment chargé est monté (voir notice
d'utilisation de l'accu).
– L'ordinateur de bord est correctement monté dans la
fixation.
– L'ordinateur de bord est correctement branché.
Mise en service
Mise marche/Arrêt du système eBike
Pour mettre le système eBike en marche, vous avez les
possibilités suivantes :
– Si l'ordinateur de bord est déjà allumé lors de l'insertion
dans le support, le système eBike se met en marche au-
tomatiquement.
– Une fois l'ordinateur de bord et l'accu eBike insérés, ap-
puyez brièvement une fois sur le bouton Marche/Arrêt 5
de l'ordinateur de bord.
– Lorsque l'ordinateur de bord est monté, appuyez sur la
touche Marche/Arrêt de l'accu.
Après la mise en marche, le système eBike est en mode
« OFF ». Sélectionnez le niveau d'assistance souhaité, puis
roulez.
Le système d'entraînement est activé dès que vous appuyez
sur les pédales. Le degré d'assistance est déterminé par les
paramètres de configuration de l'ordinateur de bord.
Dès que vous arrêtez de pédaler ou dès que vous avez at-
teint une vitesse de 20 mph, l'unité d'entraînement du vélo
électrique désactive l'assistance. L'assistance moteur est
automatiquement activée à nouveau dès que vous pédalez
et que la vitesse est inférieure à 20 mph.
86
Bosch eBike Systems
