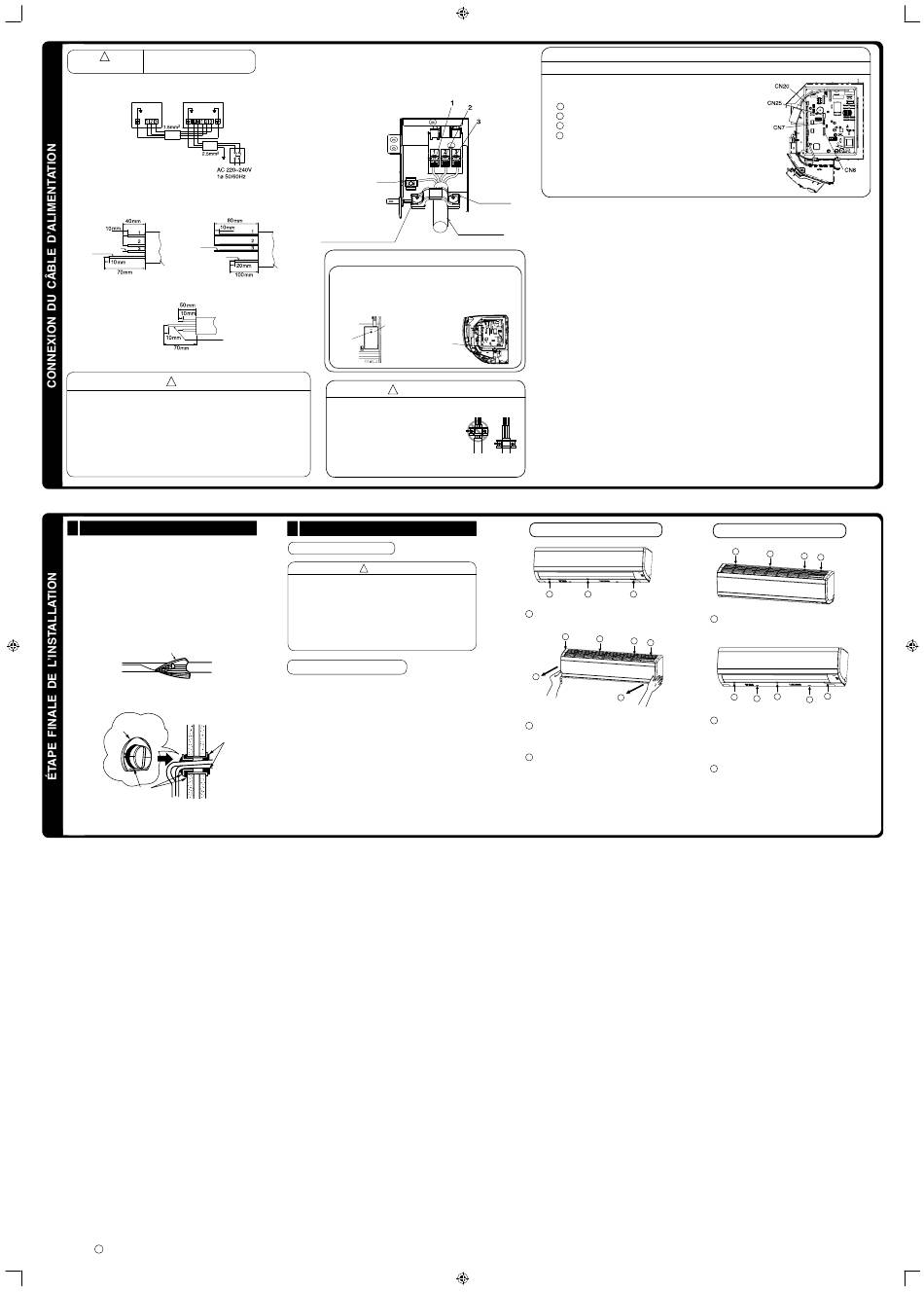

● CET APPAREIL DOIT
AVERTISSEMENT ÊTRE RELIÉ À LA TERRE.
Procédure de câblage
Unité intérieure Groupe extérieur
Câble de connexion
Cordon d'alimentation
Détail de la coupe du câble de raccordement
Unité intérieure
Câbles Câbles
dénudés dénudés
Vert et jaune Vert et jaune
(terre)
Câble de connexion
Ligne électrique
!
AVERTISSEMENT
Fixez fermement la partie dénudée du câble, qui doit être longue de 10 mm,
●
à la borne. Tirez alors sur le fi l pour vérifi er la bonne fi xation du contact. Tout
mauvais branchement peut mettre la borne hors d'usage.
Veillez à utiliser uniquement le câble adéquat pour l'utilisation d'un climatiseur.
●
Veuillez vous reporter au manuel de l'utilisateur pour le raccordement des
●
câbles, sachant que la technique de câblage doit être en conformité avec les
normes d'installation électrique en vigueur.
Il se produit une chute de tension CA entre les bornes L et N si l'unité est sous
●
tension. En conséquence, veillez à débrancher la prise du secteur.
1
Isolation et maintenance des raccordements de tuyau
Les bornes connectées doivent être entièrement étanchéifi ées
●
avec de l'isolant thermique puis attachées avec du ruban adhésif.
Attachez le tuyau et le câble d'alimentation ensemble avec
●
du ruban adhésif comme illustré sur la fi gure de l'installation
de l'unité intérieure et du groupe extérieur. Fixez alors leur
position avec des attaches.
Pour améliorer l'isolation thermique et éviter la condensation,
●
enveloppez la partie extérieure du tuyau d'évacuation et du
tuyau avec du tuyau isolant.
Assurez-vous de bien remplir le moindre espace vide avec
●
du mastic.
Matériau isolant pour le raccordement des tuyaux
Manchon de
tube de protection
Mastic
< >
IA1418: A
INS RAK-70PPD (FR).indd 8 INS RAK-70PPD (FR).indd 8
Câblage de l'unité intérieure
● Pour le câblage de l'unité intérieure, vous avez besoin de démonter le
panneau avant, le panneau inférieur situé sous l'unité et le panneau du
bornier.
Retirez le panneau du bornier et vissez le câble.
●
Mise à la terre
Groupe extérieur
Après avoir retiré les vis et le
panneau du bornier, branchez
les câbles de connexion puis
fi xez à nouveau le panneau
du bornier avec des vis.
Méthode pour extraire le couvercle du coffret électrique
Câble de connexion
Retirez la vis et le couvercle du boîtier électrique.
●
Insérez le câble de connexion (1, 2, 3) depuis l'arrière
●
de l'unité.
Fixez fermement le câble aux câbles du bornier, comme
●
illustré ci-dessous.
Vis
Vert et jaune
(terre)
Laissez un espace au niveau du câble
●
de connexion pour faciliter l'entretien et
assurez-vous de le fi xer avec le collier
pour câble.
Fixez le câble de connexion le long de
●
la partie enrobée du câble à l'aide du
collier. N'exercez pas de pression sur
le câble, cela pourrait provoquer une
surchauffe ou un incendie.
2
Test d'alimentation et de fonctionnement
Alimentation électrique
ATTENTION
!
Utilisez une nouvelle prise. L'utilisation d'une prise usagée
●
pourrait provoquer un accident en raison de faux contacts.
Branchez et débranchez la fi che 2 ou 3 fois afi n de vous
●
assurer qu'elle est parfaitement enfoncée dans la prise.
● Prévoyez une longueur supplémentaire pour le câble
d'alimentation et ne soumettez la prise à aucune force
externe susceptible de provoquer un faux contact.
Ne fi xez pas le câble d'alimentation avec des clips en U.
●
Test de fonctionnement
Pendant le test de fonctionnement, veillez à ce que le
●
climatiseur soit en mode de fonctionnement normal.
Expliquez au client le mode d'emploi de l'appareil tel que
●
décrit dans le manuel de l'utilisateur.
Mastic
(Contact sec, H-Link/Wi-Fi (en option), télécommande fi laire, état de fonctionnement)
Pour le câblage à la CCI de commande, vous avez besoin de
●
démonter le panneau avant et le couvercle du boîtier électrique.
Chaque emplacement pour le branchement est représenté ci-dessous.
1
2
3
4
Pour en savoir plus et vérifi er les branchements, nous vous invitons
●
à consulter les manuels fournis avec chaque pièce en option.
Reportez-vous à ce manuel d'installation pour savoir comment retirer
●
puis remettre en place le panneau avant.
Attention à ne pas endommager les câbles de sortie avec les bords
●
de la plaque lors du raccordement des pièces en option.
Collier pour câble
Câble de connexion
Panneau électrique
Câble de connexion
AVERTISSEMENT
!
Retrait du panneau avant
1
Retirez les bouchons et dévissez la partie
1
inférieure du panneau avant.
3
Appuyez fermement avec un outil sur les
2
4 crochets situés au-dessus du panneau avant
jusqu'à les sortir de leurs logements.
Sortez le panneau avant en le tirant vers vous.
3
Connexion des pièces en option
Contact sec: CN6
H-LINK/Wi-Fi: CN7
Télécommande fi laire: CN20
État de fonctionnement: CN25
Pose du panneau avant
1
1 1
Pour replacer le panneau avant sur l'unité,
1
replacez les crochets supérieurs (aux
4 emplacements).
2
2
2
2
3
3
Insérez d'abord le bas du panneau dans son
2
logement au niveau de l'indication « PUSH »,
puis assurez-vous que la partie basse est
correctement alignée du côté droit et du côté
gauche.
Serrez les vis et replacez les bouchons (aux
3
3 emplacements).
1
1
1
3
3
2
2
