ascom
Guide d'installation 941AM8

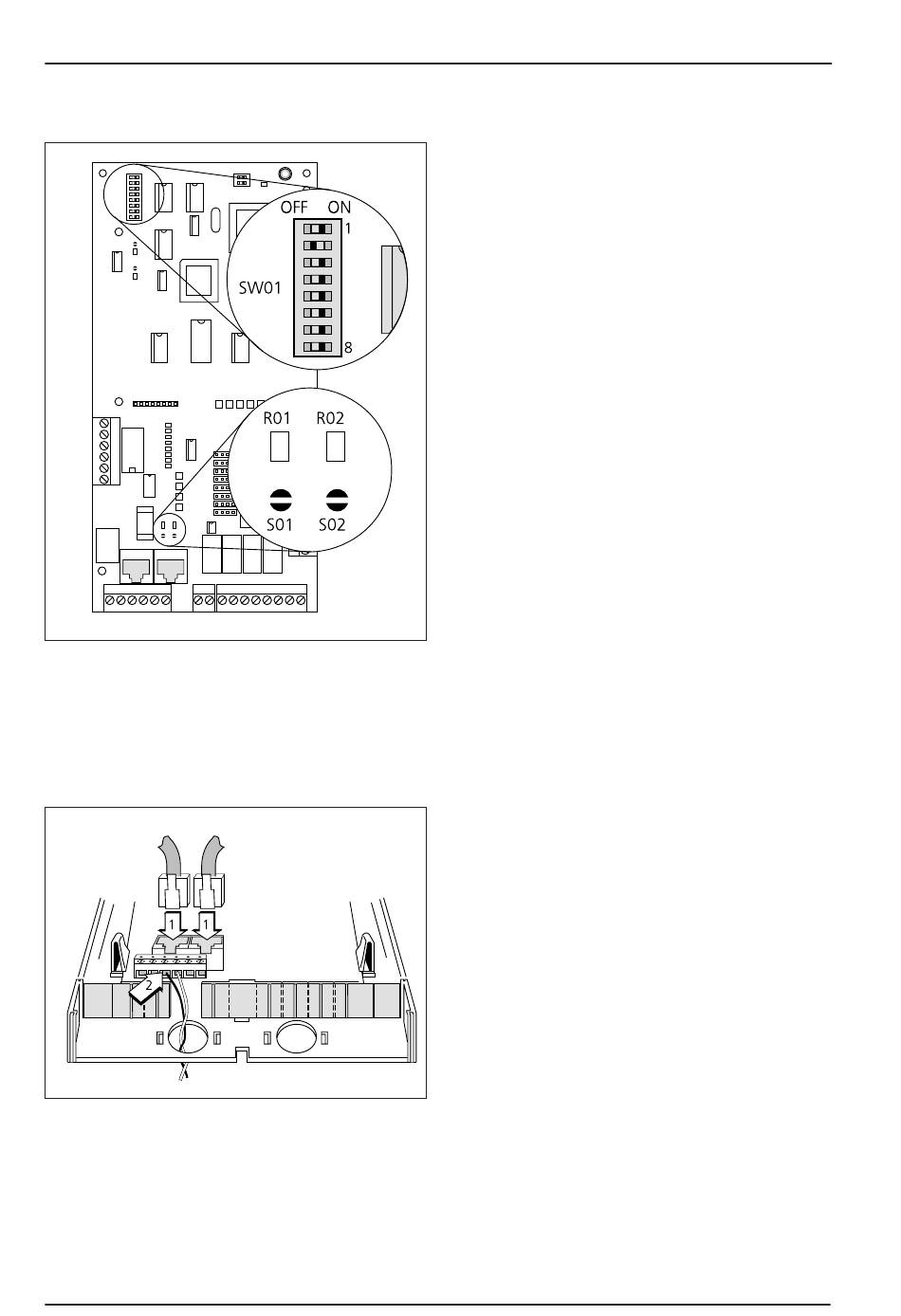

4. Adressage du module.
Sélectionner l'adresse désirée à l'aide des 8 inverseurs
SW01.
Attention!
Cette adresse ne doit pas être 00H (adresse réservée à
l'unité centrale H950C ou T941C), ni une adresse déja
utilisée par un autre module du système.
5. Sélection du bus A ou bus B
En général, le bus A est utilisé (toujours utilisé pour un
système CTS 902).
Pour utiliser le bus B: enlever les résistances R01 et R02
et souder les deux points S01 et S02.
6. Sorties des câbles
Pour réaliser la sortie des câbles les parties plastiques
prédécoupées grisées sur le dessin peuvent être cou-
pées.
1.
2.
La sorties des câbles peut être réalisée de 3 façons.
- Par les cotés en ôtant les pièces rectangulaires (1).
- Par le bas du couvercle en cassant les parties
prédécoupées (2).
- Par le dessous du boitier en passant par les trous
ronds (3).
4
Couper à l'endroit désiré.
Faire passer le câble par l'ouverture ainsi crée.
TD90858FR
INST/T941AM8/R1A/JPL/01.01.2003
