ascom
Guide d'installation 941AM8

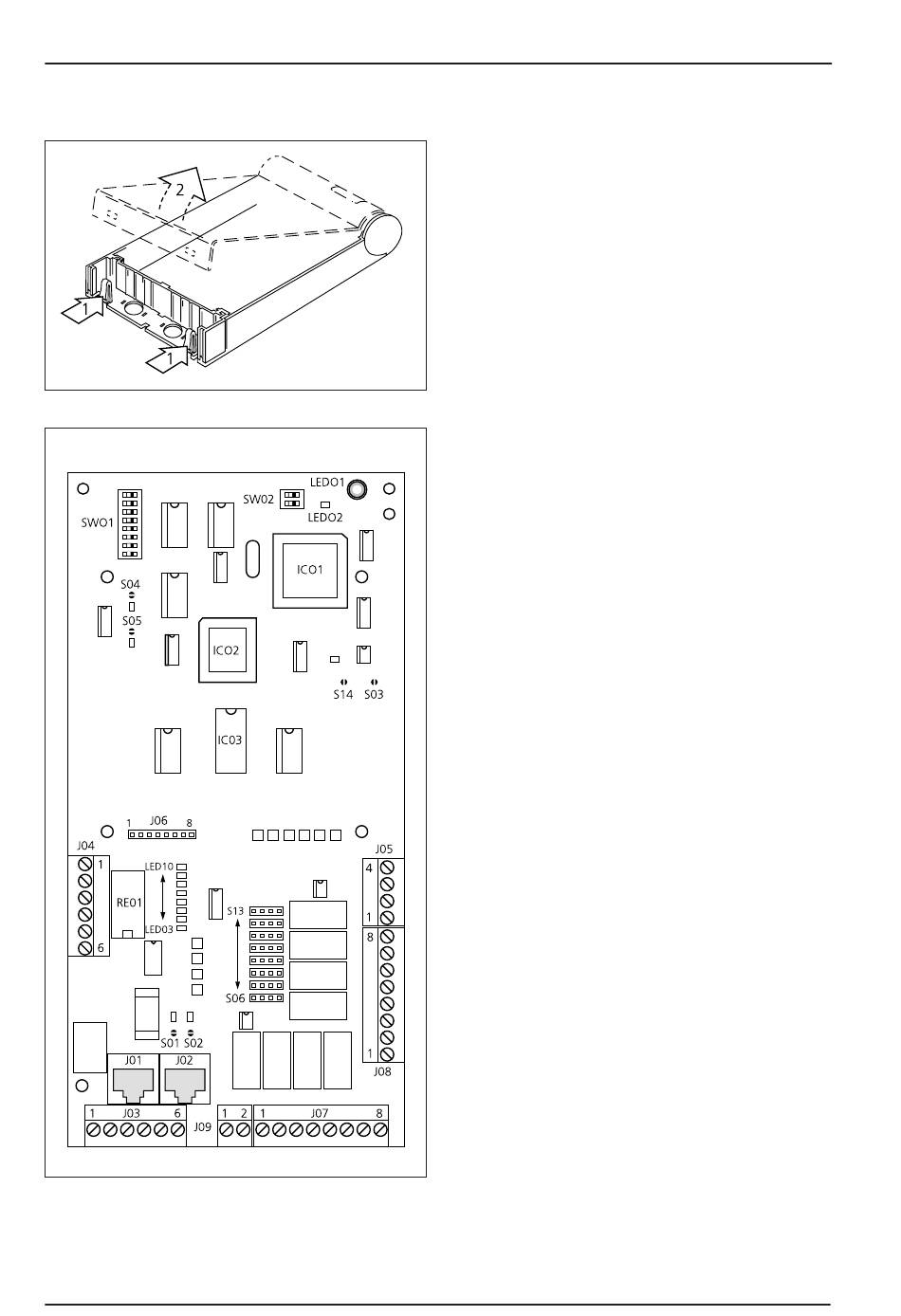

Se servir d’un tournevis pour lever le couvercle, en
appliquant une légère pression sur les 2 ergots.
Oter le couvercle.
2. Description du module
J01, J02:
J03:
J04:
J05:
J06:
J07:
J08:
J09:
S01, S02:
2
Prise pour la connexion du cable bus
( A, B, D, et bus SP ).
Alimentation et connexion du bus A
ou B.
Sorties de défaut système
(non utilisée en système CTS902).
Entrée d'acquitement externe
(non utilisée en système CTS902).
Connecteur pour la carte T941SM.
Entrées d'alarmes 1 à 4.
Entrées d'alarmes 5 à 8.
Alimentation des entrées d'alarmes
et de l'entrée d'acquitement externe.
Pour obtenir une isolation galvanique
utiliser une alimentation externe.
Straps à souder de sélection de bus
A ou bus B.
INST/T941AM8/R1A/JPL/01.01.2003
TD90858FR
