Graco PD2K ProMix Instructions page 11

2. Quatre orifices avec raccords de tuyau de 90 °
(non visibles) se trouvent sur le côté du collecteur
d'électrovanne : OUVERTURE PAR LE HAUT,
FERMETURE PAR LE HAUT, OUVERTURE
PAR LE BAS et FERMETURE PAR LE BAS. Ces
orifices fournissent de l'air pour ouvrir et fermer
les vannes de distribution de sortie de la pompe.

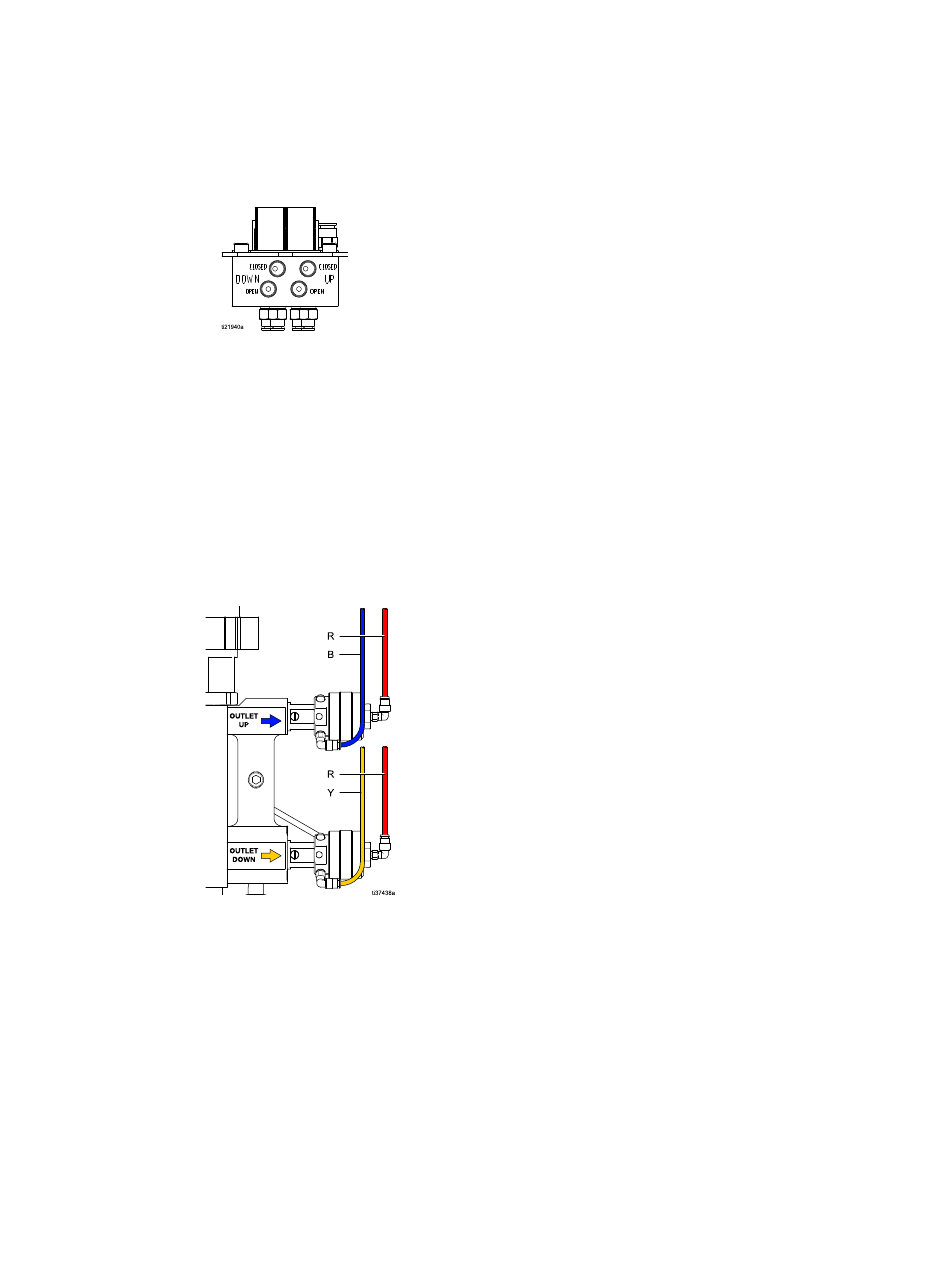

Figure 6 Branchements de tuyauterie au niveau
du collecteur d'électrovanne, sur le collecteur de
sortie de pompe
a. Branchez le tuyau bleu (B) en partant du
raccord OUVERTURE PAR LE HAUT au
raccord de tuyau de 90° sur le côté de la
vanne de distribution SORTIE PAR LE
HAUT.
b. Branchez le tuyau rouge (R) en partant du
raccord FERMETURE PAR LE HAUT au
raccord de tuyau de 90° sur l'extrémité de
la vanne de distribution SORTIE PAR LE
HAUT.
Figure 7 Branchements de tuyauterie du
collecteur de sortie
c. Branchez le tuyau jaune (Y) en partant du
raccord OUVERTURE PAR LE BAS au
raccord de tuyau de 90° sur le côté de la
vanne de distribution SORTIE PAR LE BAS.
d. Branchez le tuyau rouge (R) en partant du
raccord FERMETURE PAR LE BAS au
raccord de tuyau de 90° sur l'extrémité de la
vanne de distribution SORTIE PAR LE BAS.
3. Répétez ces étapes pour chaque pompe dans
votre système.
334090M
Configuration
11
