LEGRAND Wattstopper Guide Rapide

Dlm double technologie montage au plafond détecteur de présence
Masquer les pouces Voir aussi pour Wattstopper:

Publicité

Liens rapides

No: 23938 – 8/22 rev. 6
Catalog Numbers • Les Numéros de Catalogue • Los Números de Catálogo: LMDC-100
Country of Origin: Made in China • Pays d'origine: Fabriqué en Chine • País de origen: Hecho en China
Models ending in -U are BAA and TAA compliant (Product produced in the U.S.)
CONNECTIVITY—CONNECTIVITÉ—
CONECTIVIDAD
J Box
Boîte de
jonction
Caja de
conexiones
To Load
Vers charge
Hacia la carga
Ceiling Mount
Occupancy Sensor
Détecteur de présence
monté au plafond
Sensor de ocupación
de montaje en techo
COVERAGE PATTERN
The LMDC-100 provides a 360° coverage pattern.The coverage
shown represents maximum coverage for walking motion at a
mounting height of 10 feet.
Le LMDC-100 a une portée à 360°. La couverture illustrée
représente la couverture maximale pour un mouvement de
marche avec le capteur monté à 3 m (10 pi) de hauteur.
DIAGRAMA DE COBERTURA
El LMDC-100 ofrece un patrón de cobertura de 360°. La
cobertura que se muestra representa la cobertura máxima para
el movimiento al caminar a una altura de montaje de 3 metros
(10 pies).
Ultrasonic
Coverage
Portée des
ultrasons
Cobertura
ultrasónica
PIR Coverage
Portée du PIR
Cobertura del
PIR
Ultrasonic
25 ft x 25 ft
(7.62m x 7.62m)
Room
Controller
Régulateur
d'ambiance
Controlador
de habitación
Switch
Interrupteur
Interruptor
PORTÉE

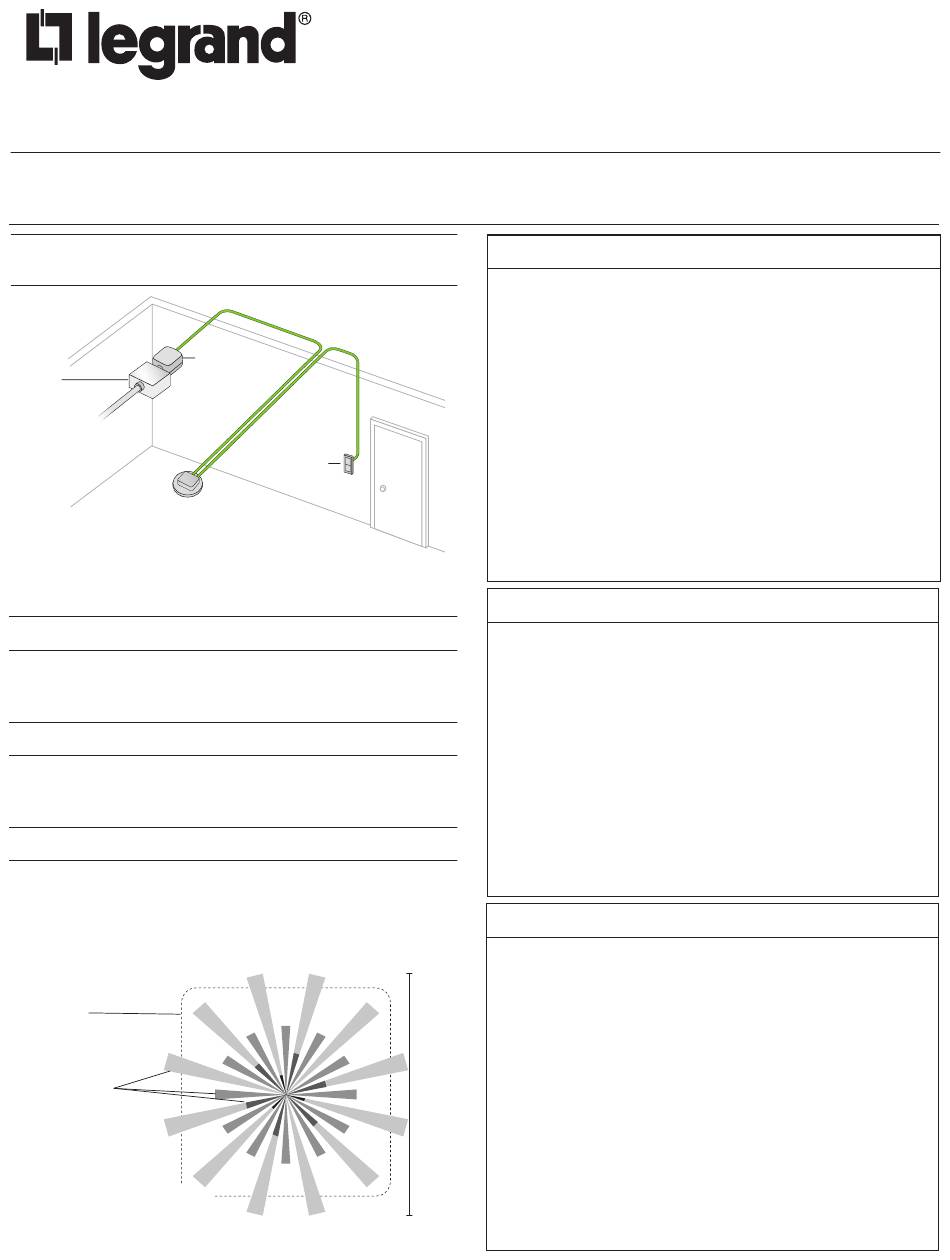

Wattstopper
DLM Dual Technology Ceiling Mount Occupancy Sensor (version 4)
DLM Double Technologie Montage au Plafond Détecteur de Présence (v4)
DLM Sensor de Ocupación con Doble Tecnología y Montaje en Techo (v4)
Quick Start Guide • Guide de démarrage rapide • Guía de inicio rápido
Voltage ..................................................................................... 24VDC
Current Consumption ................................................................. 20mA
Power Supply ........................................ Wattstopper Room Controller
Connection to the DLM Local Network ........................... 2 RJ-45 ports
DLM Local Network characteristics when using LMRC-11x/2xx room
controllers:
Low voltage power provided over Cat 5e cable (LMRJ);
max current 800mA. Supports up to 64 load addresses,
48 communicating devices including up to 4 LMRC-10x
series and/or LMPL-101 controllers.
Free topology up to 1,000' max.
Environment ........................................................ For Indoor Use Only
Operating Temperature ........................32° to 131°F (0° to 55°C)
Storage Temperature ......................... 23° to 176°F (-5° to 80°C)
Relative Humidity ..............................5 to 95% (non condensing)
Patent Pending
Tension ................................................................................... 24 V CC
Consommation de courant ........................................................ 20 mA
Alimentation électrique ..........Contrôleur de pièce Watt Stopper/Legrand
Raccordement au réseau DLM local .............................. 2 ports RJ-45
Caractéristiques du réseau DLM local :
Alimentation basse tension via un câble de catégorie 5 (LMRJ).
Prise en charge de 24 périphériques de communication
comprenant 4 LMRC-10x ou LMPL-101 max sur chaque
réseau DLM local.
Une topologie libre supportant jusqu'à 305 m (1 000 pi) de
câble basse tension.
Environnement ............... Pour une utilisation en intérieur uniquement
Température de fonctionnement .........0 à 55 °C (32 à 131 °F)
Température de stockage ................. -5 à 80 °C (23 à 176 °F)
Humidité relative ...................... 5 à 95 % (sans condensation)
Brevets en attente
Voltaje ..................................................................................... 24 V CC
Consumo de corriente ............................................................... 20 mA
Suministro de energía ............ Controlador de habitación Wattstopper
Conexión a la red local DLM ...................................... 2 puertos RJ-45
Características de red local DLM al usar controladores de habitación
LMRC-11x/2xx :
El bajo voltaje se suministra por un cable Cat 5e (LMRJ);
PIR
corriente máxima de 800 mA. Admite hasta 64 direcciones de
32 ft
carga, 48 dispositivos de comunicación, lo que incluye hasta 4
(9.75m)
controladores de la serie LMRC-10x y LMPL-101. Topología libre
de hasta 305 m (1000 ft) como máx.
Entorno ......................................................Solo para uso en interiores
Temperatura de funcionamiento.............0° a 55°C (32° a 131°F)
Temperatura de almacenamiento...........-5° a 80°C (23 a 176°F)
Humedad relativa ........................... 5 a 95 % (sin condensación)
Patente en trámite
®
SPECIFICATIONS
CARACTÉRISTIQUES
ESPECIFICACIONES
