Carrousel voersysteem - Carousel feeding system - Karussell-Fütterungssystem - Système d'alimentation sur roto

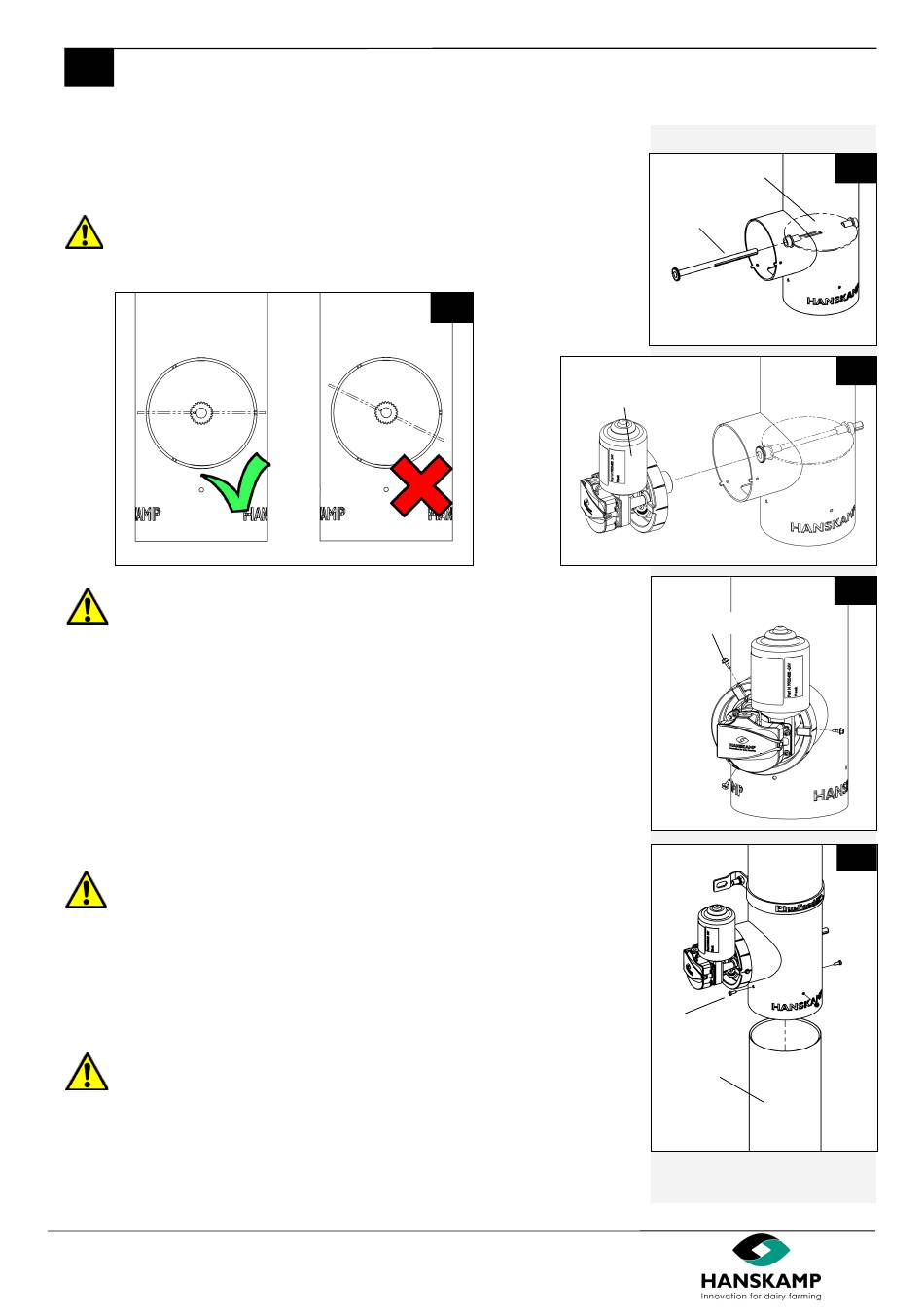

Installation
1.
Montez le clapet (art. n° 011-155-000) dans le tube de déversement. Faites glisser
l'axe avec fente (art. n° 011-159-000) dans les douilles de glissement et fermez le
clapet (fig. 2).
Attention ! Veillez à ce que lors du montage du moteur le clapet se trouve en
position horizontale. La petite flèche apposée au laser dans le pignon est paral-
lèle au clapet, et doit pointer horizontalement vers la gauche ou la droite (fig. 3).
Attention ! La pièce de jonction est fixée sur l'axe du moteur avec un frein de
filetages.
2.
Placez le moteur, y compris la plaque de moteur et la pièce de jonction (art. n° 011
-145-004) sur le tube transversal. Veillez pour cela à ce que le clapet du DumpUnit
reste en position horizontale. Les cames à l'extrémité du tube transversal s'insè-
rent dans les évidements de la plaque du moteur, empêchant la rotation du mo-
teur autour du tube.
3.
Bloquez le moteur à l'aide des vis d'avancement fournies (art. n° 001-284-000)
(fig. 5).
4.
Repoussez l'axe autant que possible en direction du moteur.
Attention ! Vérifiez à partir de la partie inférieure du tube de déversement que le
clapet du DumpUnit est bien fermé. Si cela n'est pas le cas, répétez les étapes 2
et 3.
5.
Au fond du DumpUnit, glissez un tube en PVC Ø 125 (art. n° 011-163-000) d'au
moins 85 cm jusqu'à ce qu'il touche la petite came du DumpUnit, ce qui corres-
pond au fond du tube transversal. Ce tube fait en sorte que le clapet puisse tou-
jours tourner librement. Le tube en PVC interdit l'accès aux éléments mobiles
(clapet) qui se trouvent dans le tube (fig. 6).
Danger ! Toujours installer un tuyau de descente d'au moins 85 cm de long ou
utuliser d'autres mesures pour prévenir le risque de coupure.
Hanskamp AgroTech BV (Pays-Bas)
3
011-145-004
9 - 21
www.hanskamp.fr
DumpUnit
011-155-000
011-159-000
001-284-000
001-955-000
011-163-000
2
4
5
6
