A. Préparer les pièces et les placer sur une surface de travail
exactement de la façon dont elles seront assemblées.
B. Espacer les biscuits entre 5 mm et 7,5 mm (2 et 3 po) des
extrémités et de 15 mm à 25 mm (6 à 10 po) les uns des autres
et marquer la disposition des centres des biscuits.
C. Préparer le jointeur en réglant d'abord la profondeur voulue.
Régler le guide à 90°. Régler la hauteur afin de placer le biscuit
le plus près possible du centre de la pièce.
D. Fixer la pièce et placer l'outil de sorte que la marque du centre
s'aligne sur la première marque de la pièce (figure 17). Mettre
l'outil en marche et faire une coupe plongeante. Retirer l'outil et
relâcher la détente pour arrêter l'outil. Répéter à chacune des
marques sur la pièce.
E. Enduire de colle, assembler et fixer le joint à l'aide d'un étau.
F. Dans le cas des pièces de plus de 25 mm (1 po) d'épaisseur, il est
préférable d'utiliser deux biscuits à chaque emplacement. Régler
la hauteur de façon à laisser environ 5 mm (3/16 po) entre le
biscuit et le rebord de la pièce. Faire toutes les coupes à ce
réglage avant de régler de nouveau le guide pour les coupes
inférieures. De nouveau, il devrait y avoir une distance d'au moins
5 mm (3/16 po) entre le biscuit et le rebord de la pièce, ainsi
qu'entre les biscuits (figure 18).
2. ASSEMBLAGE POUR CADRES (Figure 19)
La jointeuse à biscuits convient parfaitement pour l'assemblage de
cadres. En effet, il réalise des joints solides et précis plus faciles à
créer que les joints à l'aide de chevilles ou ceux à tenon et mortaise.
La figure 19 illustre deux types de joints pour cadres. Voici les étapes
à suivre.
A. Placer les pièces sur une surface de travail plate exactement de
la façon dont elles seront assemblées.
B. Choisir la dimension appropriée de biscuit selon la longueur du
joint. (Lorsque le cadre est trop étroit pour un biscuit nº 0, il faut
laisser saillir le biscuit et le découper lorsque le joint est sec. Voir
la figure 13.)
8:20 AM Page 26
26

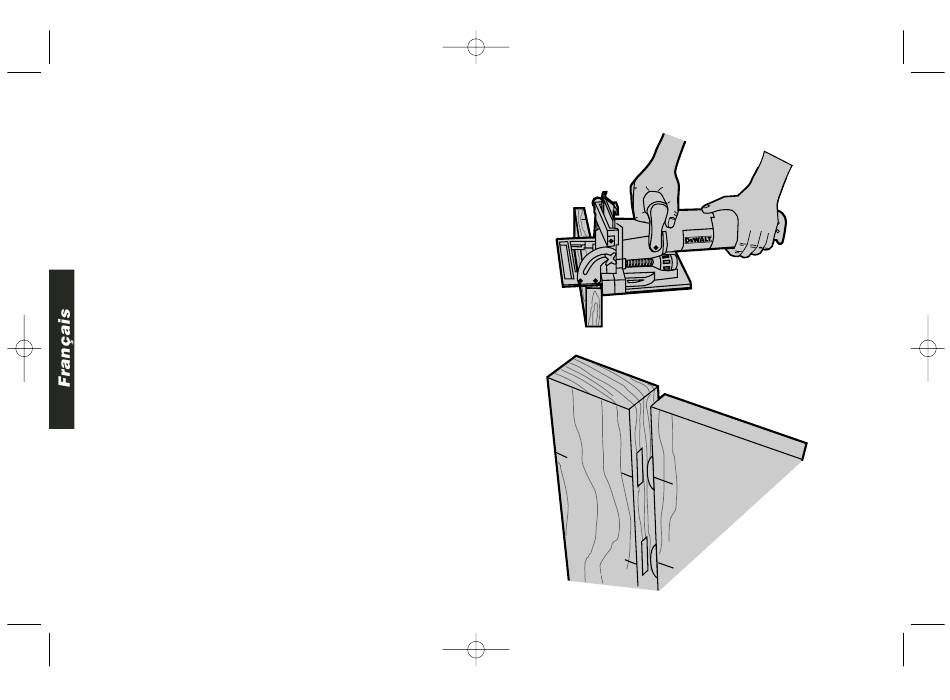

FIG 22
FIG 23
