Le courant de court-circuit maximum autorisé aux bornes d'alimentation de l'Optidrive, défini dans les normes internationales
IEC60439-1, est de 100 kA.
Une inductance d'entrée doit être installée en amont du variateur pour les unités Optidrive de taille de châssis 1 à 3 en présence de
l'une des situations suivantes :
o
L'impédance d'alimentation d'entrée est faible ou le courant de niveau de défaillance / de court-circuit est élevé.
o
L'alimentation a tendance à subir des baisses de tension.
o
Il se produit un déséquilibre dans l'alimentation (variateurs triphasés).
o
Toutes les installations des variateurs de taille 2 avec une alimentation de 575 V.
Sur toutes les autres installations, une inductance d'entrée est recommandée en vue de protéger le variateur contre les risques de
défaut de fonctionnement de l'alimentation électrique. Les inducteurs recommandés sont indiqués dans le Catalogue de variateurs
Invertek.
Un câble blindé symétrique est recommandé en vue de la conformité avec les exigences CE et C Tick EMC.

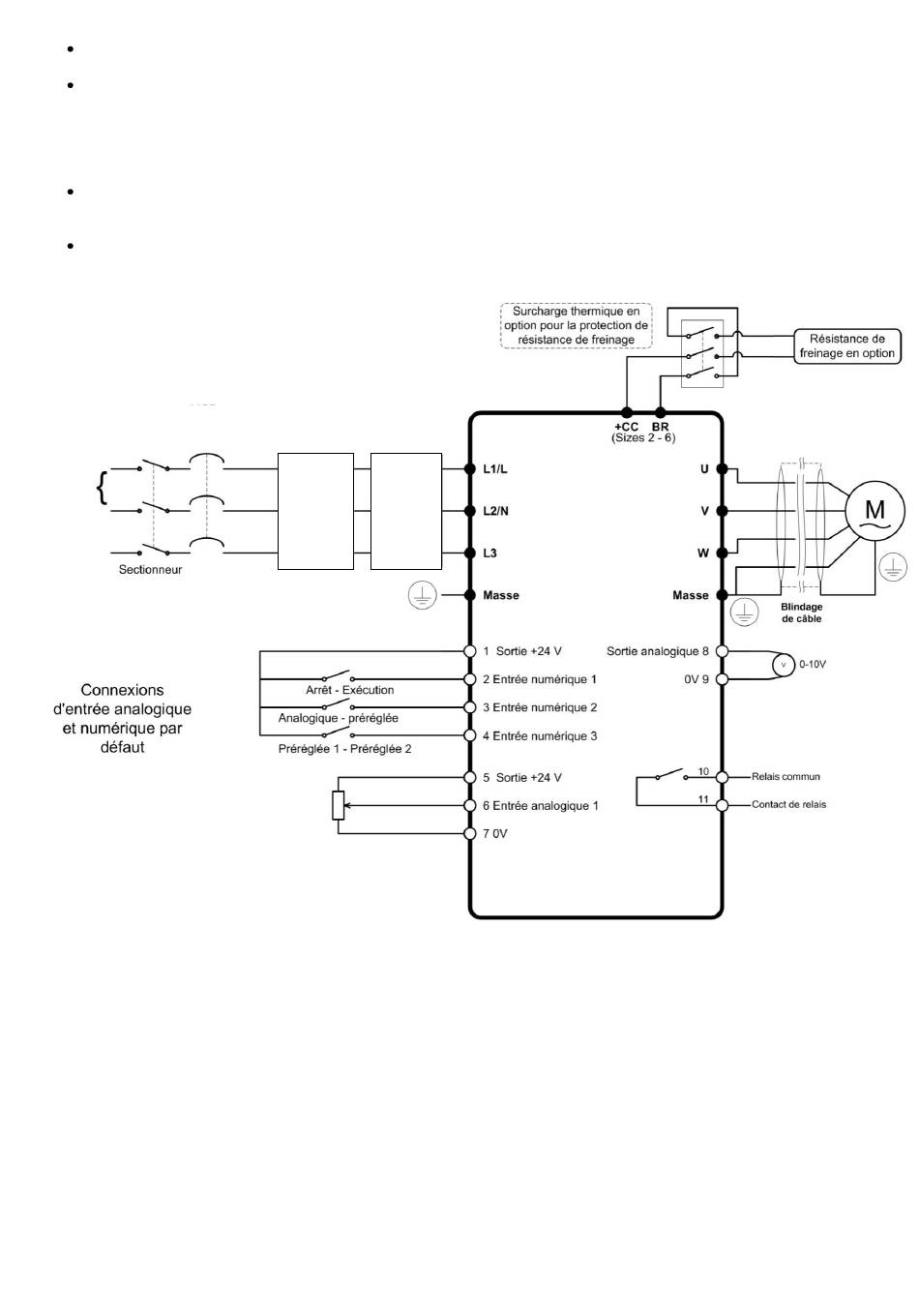

4.4. Schéma électrique
Disjoncteur ou
fusible
Réseau
monophasé
50/60Hz
Réseau
triphasé
50/60Hz
4.5. Raccordement du moteur
Raccorder le moteur aux bornes U, V et W.
Pour les variateurs dotés d'un module de freinage une résistance de freinage (RF) extérieure peut être banchée à + CC et BR (résistance de
freinage). Le circuit de résistance de freinage doit être protégé au moyen d'un circuit de protection thermique adapté raccordant
l'alimentation CA au variateur en cas de déclenchement. Se reporter au Guide de l'utilisateur avancé pour un complément d'informations.
10
Guide de l'utilisateur Optidrive Plus 3
Filtre
Inductance
antipa-
rasite C1
en option
www.invertek.co.uk
GV
