Le courant de court-circuit autorisé maximum aux bornes d'alimentation de l'Optidrive, défini dans IEC60439-1, est de 100 kA.
Un inducteur d'entrée doit être installé dans la conduite d'alimentation pour les unités Optidrive de taille de châssis 1 à 3 en
présence de l'une des situations suivantes :
o
L'impédance d'alimentation d'entrée est faible ou le courant de niveau de défaillance / de court-circuit est élevé.
o
L'alimentation a tendance à subir des baisses de tension.
o
Il se produit un déséquilibre dans l'alimentation (variateurs triphasés).
o
Toutes les installations des variateurs de taille de châssis 2 ont une alimentation de 575 V.
Sur toutes les autres installations, un inducteur d'entrée est recommandé en vue de protéger le variateur contre les risques de
défaut de fonctionnement de l'alimentation électrique. Les inducteurs recommandés sont indiqués dans le Catalogue de variateurs
Invertek.
Un câble blindé symétrique est recommandé en vue de la conformité avec les exigences CE et C Tick EMC.

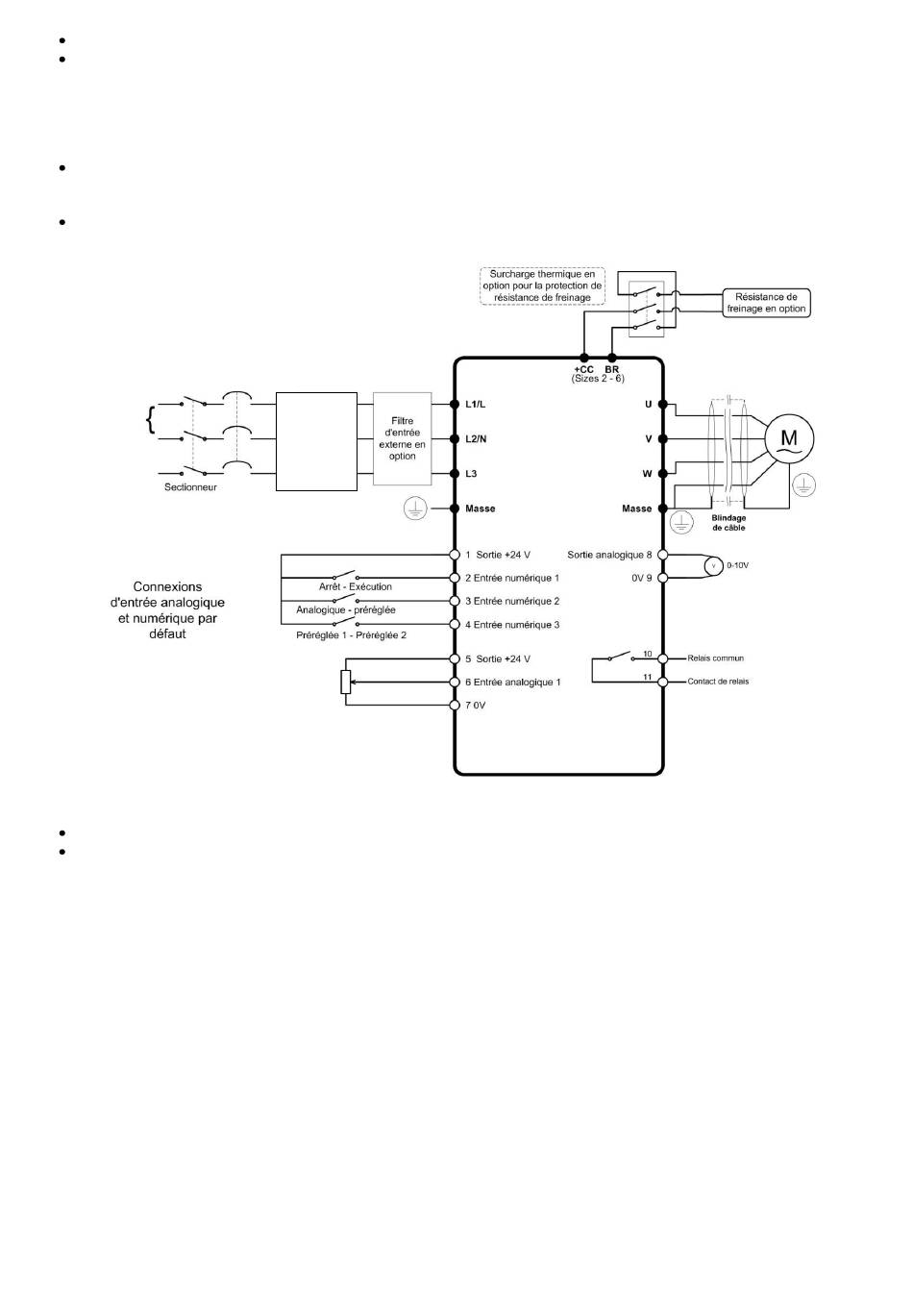

4.4. Schéma de l'électrique
Disjoncteur ou
Réseau
monophasé
50/60Hz
Réseau
triphasé
50/60Hz
4.5. Raccordement moteur et câbles
Le moteur doit être raccordé aux bornes U, V et W de l'Optidrive.
Pour être en conformité avec les exigences CEM, un câble blindé doit être utilisé, le blindage devant être relié à la terre au niveau de
l'Optidrive et du moteur.
10
Guide de l'utilisateur Optidrive VTC
fusible
Inductance
