11.4.
Dimensions et montage

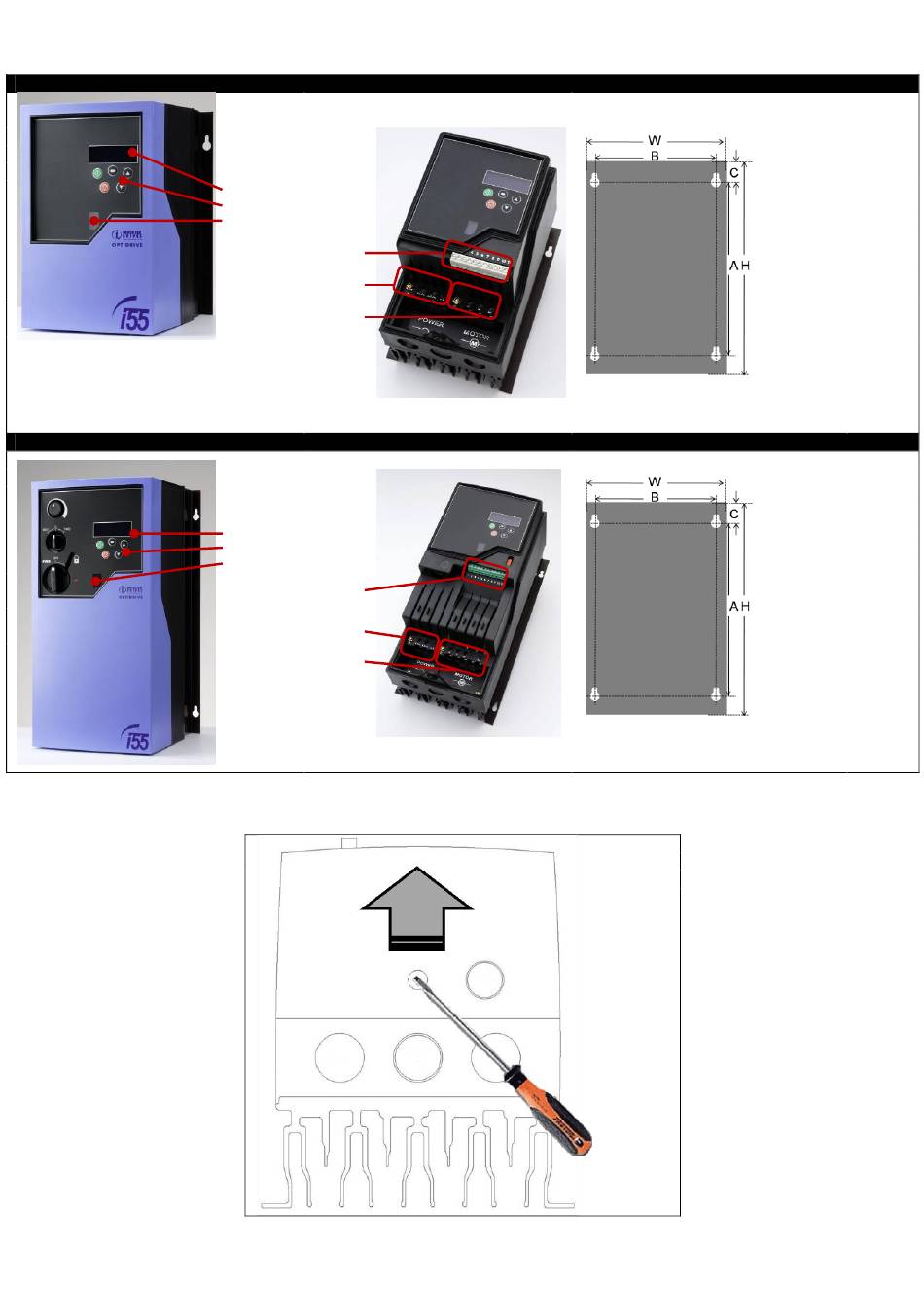

Schéma d'installation, dimensions et montage - Optidrive Plus IP55 taille 1
Schéma d'installation, dimensions et montage - Optidrive Plus IP55 taille 2
11.5.
Retrait du couvercle de terminal
Pour accéder aux bornes de raccordement, le couvercle avant du variateur doit être retiré, comme illustré ci-dessous.
34
Guide de l'utilisateur Optidrive Plus 3
Hauteur
200
mm
Largeur
140mm
Profondeur
162mm
Poids
2,3Kg
Affichage
Clavier
Interface IR
Bornes de
commande
Bornes d'entrée
d'alimentation
Bornes de sortie
moteur
Hauteur
310mm
Largeur
165mm
Profondeur
176mm
Poids
4,5Kg
Display
Clavier
Interface IR
Bornes de
commande
Bornes d'entrée
d'alimentation
Bornes de sortie
moteur
www.invertek.co.uk
GV
Entraxes de fixation
Fixations : 4 x trous de fixation
oblongs Vis M4
Entraxes de fixation
Fixations : 4 x trous de fixation
oblongs Vis M4
Hauteur
200 mm
Largeur
140 mm
Profondeur
162 mm
A
141,5 mm
B
127,5 mm
C
25 mm
Hauteur
310 mm
Largeur
165 mm
Profondeur
176 mm
A
251,5 mm
B
153 mm
C
25 mm
