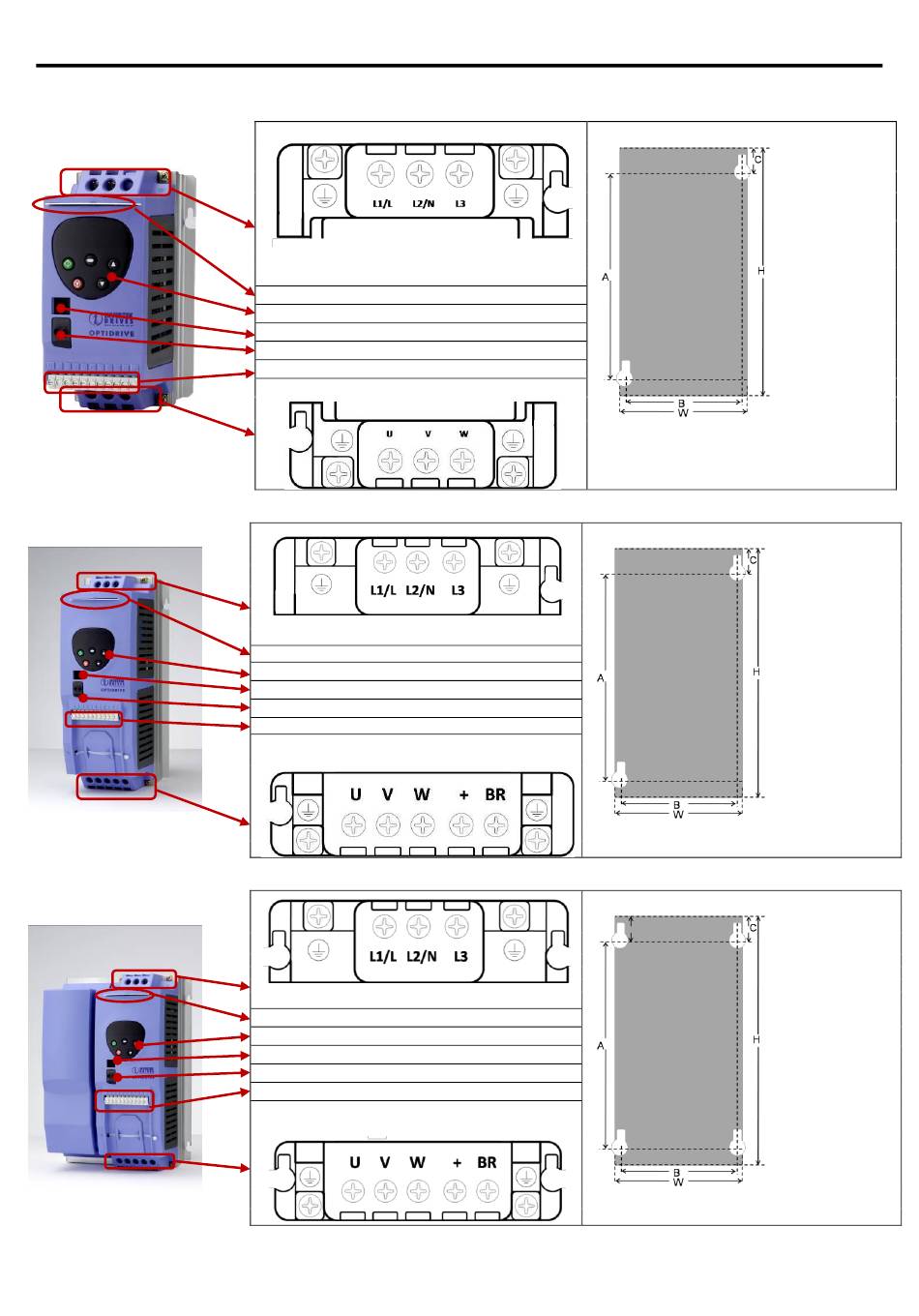

3. Installation mécanique
3.1. Dimensions mécaniques et montage
3.1.1. Taille de châssis 1
3.1.2. Taille de châssis 2
3.1.3. Taille de châssis 3
6
Guide de l'utilisateur Optidrive Plus 3
Bornes d'alimentation réseau
Carte d'aide
Clavier et affichage – Voir la Section 5.1 en page 12.
Connecteur RJ11– Voir la Section 10.3 en page 31.
Interface infrarouge
Bornes de commande - Voir la Section 4.7 en page 11.
Bornes de connexion du moteur
Bornes d'alimentation réseau
Carte d'aide
Clavier et affichage – Voir la Section 5 en page 12.
Connecteur RJ11– Voir la Section 10.3 en page 31.
Interface infrarouge
Bornes de commande - Voir la Section 4.7 en page 11.
Bornes de raccordement du moteur et de la résistance de
freinage
Bornes d'alimentation réseau
Carte d'aide
Clavier et affichage – Voir la Section 5 en page 12.
Connecteur RJ11– Voir la Section 10.3 en page 31.
Interface infrarouge
Bornes de commande - Voir la Section 4.7 en page 11.
Bornes de raccordement du moteur et de la résistance de
freinage
www.invertek.co.uk
GV
Dimensions hors tout
Fixations : 2 x trous de fixation oblongs Vis M4
Couple de serrage des bornes d'alimentation : 1Nm
Dimensions hors tout
Fixations : 2 x trous de fixation oblongs Vis M4
Couple de serrage des bornes d'alimentation : 1Nm
Dimensions hors tout
Fixations : 4 x trous de fixation oblongs Vis M4
Couple de serrage des bornes d'alimentation : 1Nm
Hauteur (H)
155
mm
Largeur (W)
80 mm
Profondeur
130
(D)
mm
105
A
mm
72 mm
B
C
25mm
Entraxe de fixation
Poids : 1,1 kg
(H)
260 mm
(W)
100 mm
(D)
175 mm
A
210 mm
B
92 mm
C
25 mm
Entraxe de fixation
Poids : 2,6 kg
(H)
260 mm
(W)
171 mm
(D)
175 mm
A
210 mm
B
163 mm
C
25 mm
Vue de l'empreinte au sol
Entraxe de fixation
Poids : 5,3 kg
