Éléments du panneau avant des modèles xw8200
et xw9300

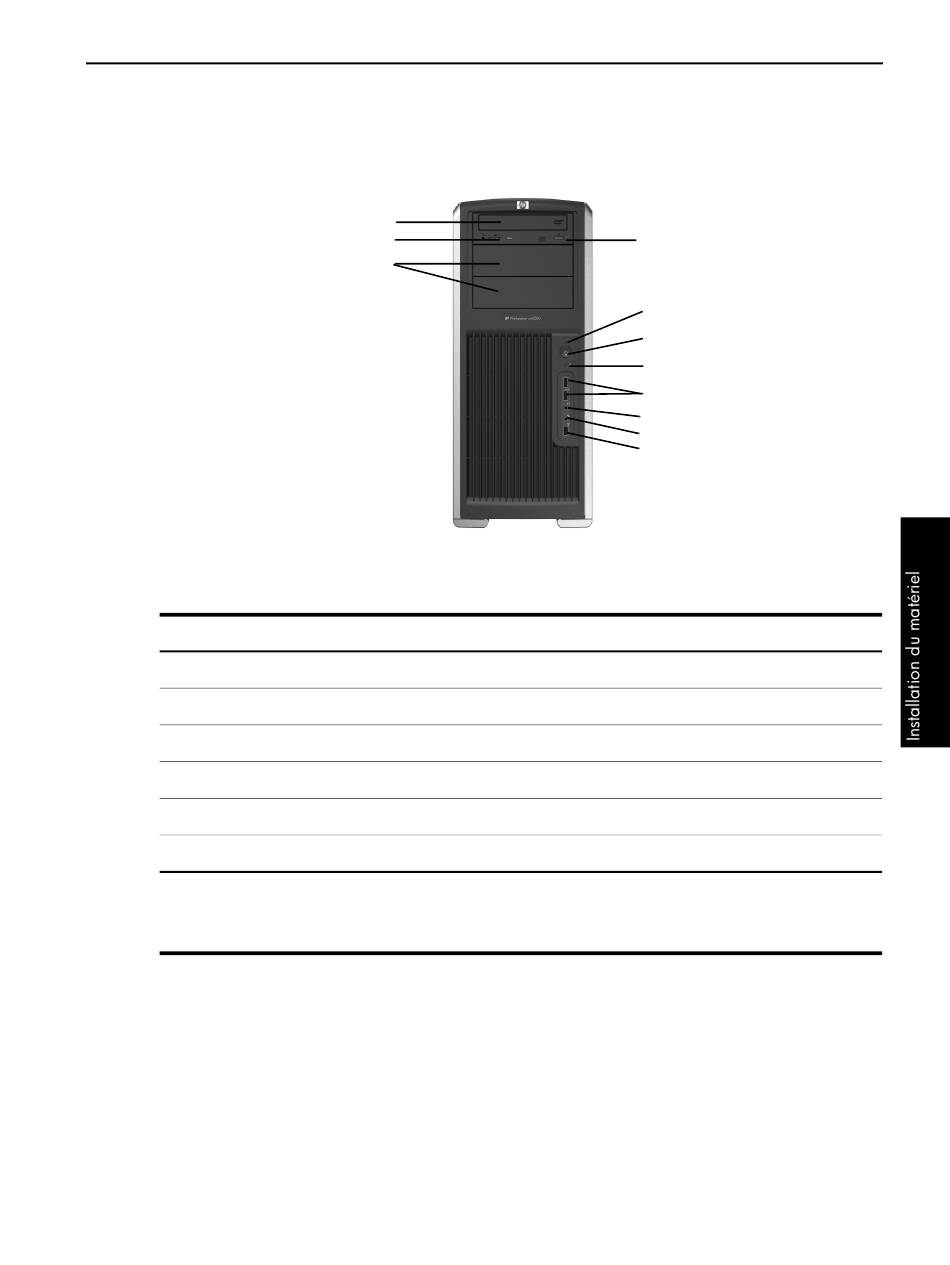

Figure 2-5 Éléments du panneau avant des modèles xw8200 et xw9300
Tableau 2-4 Éléments du panneau avant des modèles xw8200 et xw9300
Repère
1
Unité optique*
2
Voyant d'activité de l'unité optique
3
Compartiments d'unité 5,25 pouces**
4
Bouton d'éjection de l'unité optique
5
Voyant d'alimentation
6
Bouton marche/arrêt
REMARQUE : *l'unité optique peut être un lecteur de CD-ROM ou de DVD-ROM, un graveur de CD-R/RW ou de DVD+R/RW,
ou encore une unité combinée CD-RW/DVD.
REMARQUE : **le compartiment 5,25 pouces inférieur du modèle xw9300 ne prend en charge que l'unité de disquette
optionnelle ou un disque dur.
1
2
3
Description
4
5
6
7
8
9
10
11
Repère
Description
7
Voyant d'activité du disque dur
8
Connecteurs USB (2)
9
Connecteur de casque
10
Connecteur de microphone
11
Connecteur IEEE-1394a
Éléments du panneau avant
15
