Kit du rouleau d'entraînement de l'unité HCI - Remplacement des rouleaux
d'entraînement de l'unité HCI
Installation des rouleaux d'entraînement inférieurs de l'unité HCI
1. Maintenez le rouleau inférieur et insérez l'axe frontal (le plus proche) dans le clip
métallique avant. Faites glisser l'arrière de l'axe dans le clip de retenue arrière
(reportez-vous à la Figure 4-68).

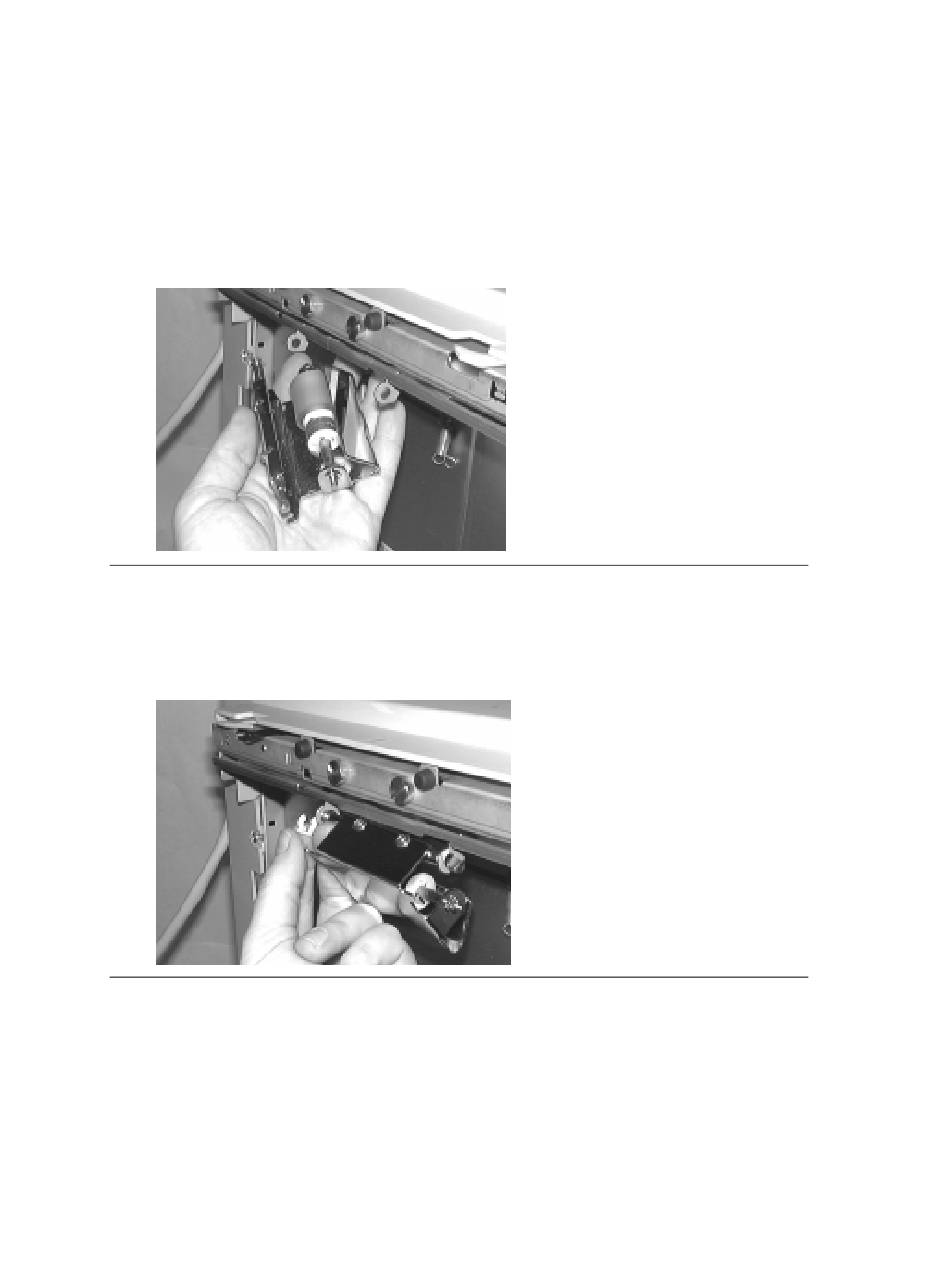

Figure 4-68 Installation du rouleau inférieur
2. Fixez le clip en plastique blanc. Il s'insère dans la rainure située à l'extrémité de l'axe
pour bloquer les rouleaux inférieurs (reportez-vous à la Figure 4-69.) Cette rainure n'est
pas visible si les rouleaux ne sont pas correctement installés sur l'axe.
Figure 4-69 Fixation du clip sur le rouleau inférieur
