Kit du rouleau d'entraînement de l'unité HCI - Remplacement des rouleaux
d'entraînement de l'unité HCI
6. Accédez à la partie avant de l'unité HCI. Repérez le rouleau supérieur situé en-dessous
de la partie haute de l'unité HCI, comme illustré à la Figure 4-60. Empêchez l'unité de
tomber en la retenant avec la main.

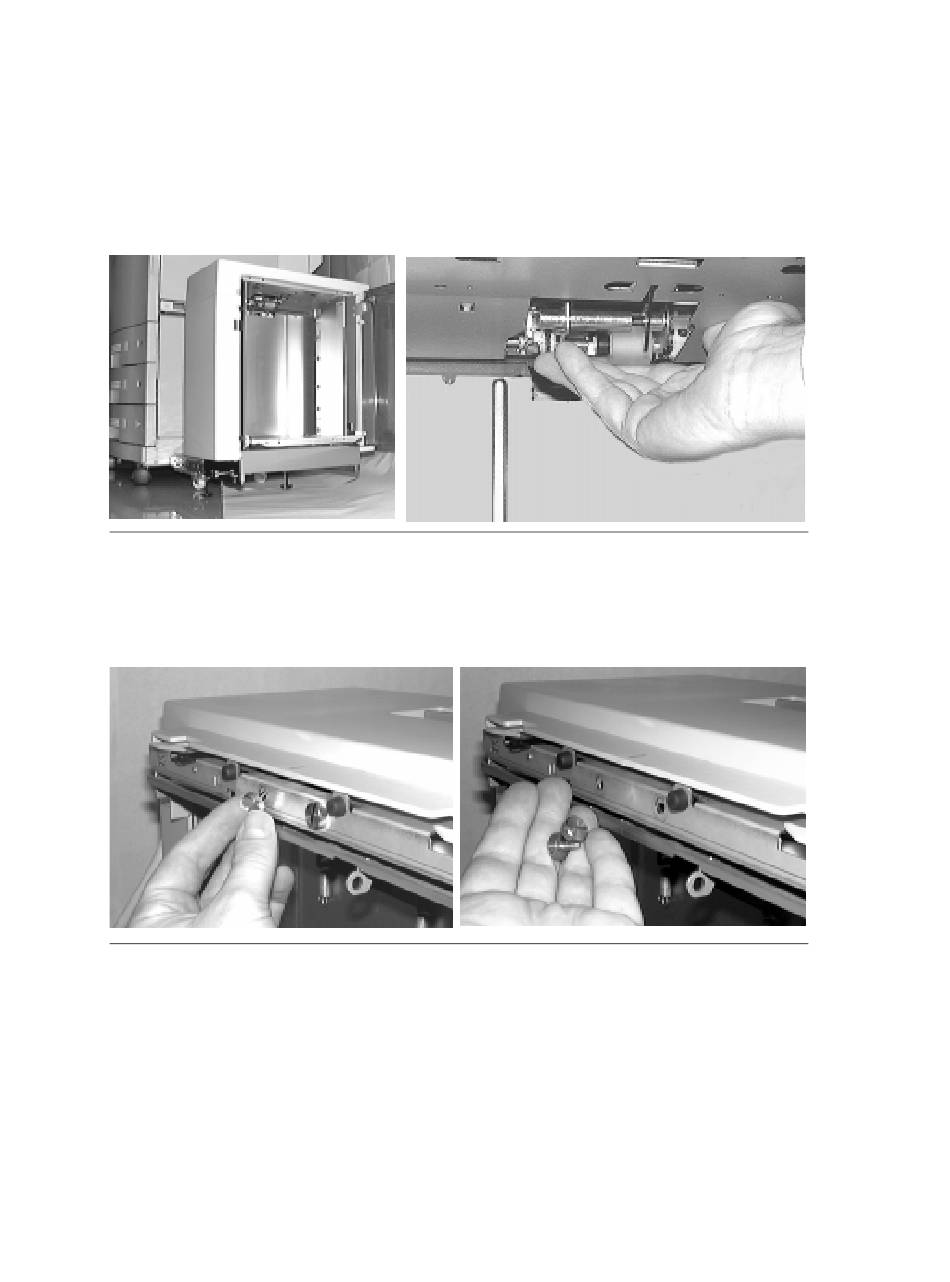

Figure 4-60 Intérieur de l'unité HCI et emplacement du rouleau supérieur
7. Repérez avec l'autre main les deux autres vis à ailettes situées à l'arrière de l'unité HCI,
comme illustré à la Figure 4-61. Retirez ces deux vis (en tournant dans le sens inverse
des aiguilles d'une montre) et mettez-les de côté.
Figure 4-61 Dévissage et retrait des vis à ailettes
