TERMINATOR DMX:
Aby zapobiec awariom systemu, należy wyposażyć ostatnie urządzenie w łańcuchu DMX w termi-
nator (120 Ω, 1/4 W).
3-stykowa wtyczka XLR z terminatorem: K3DMXT3
5-stykowa wtyczka XLR z terminatorem: K3DMXT5

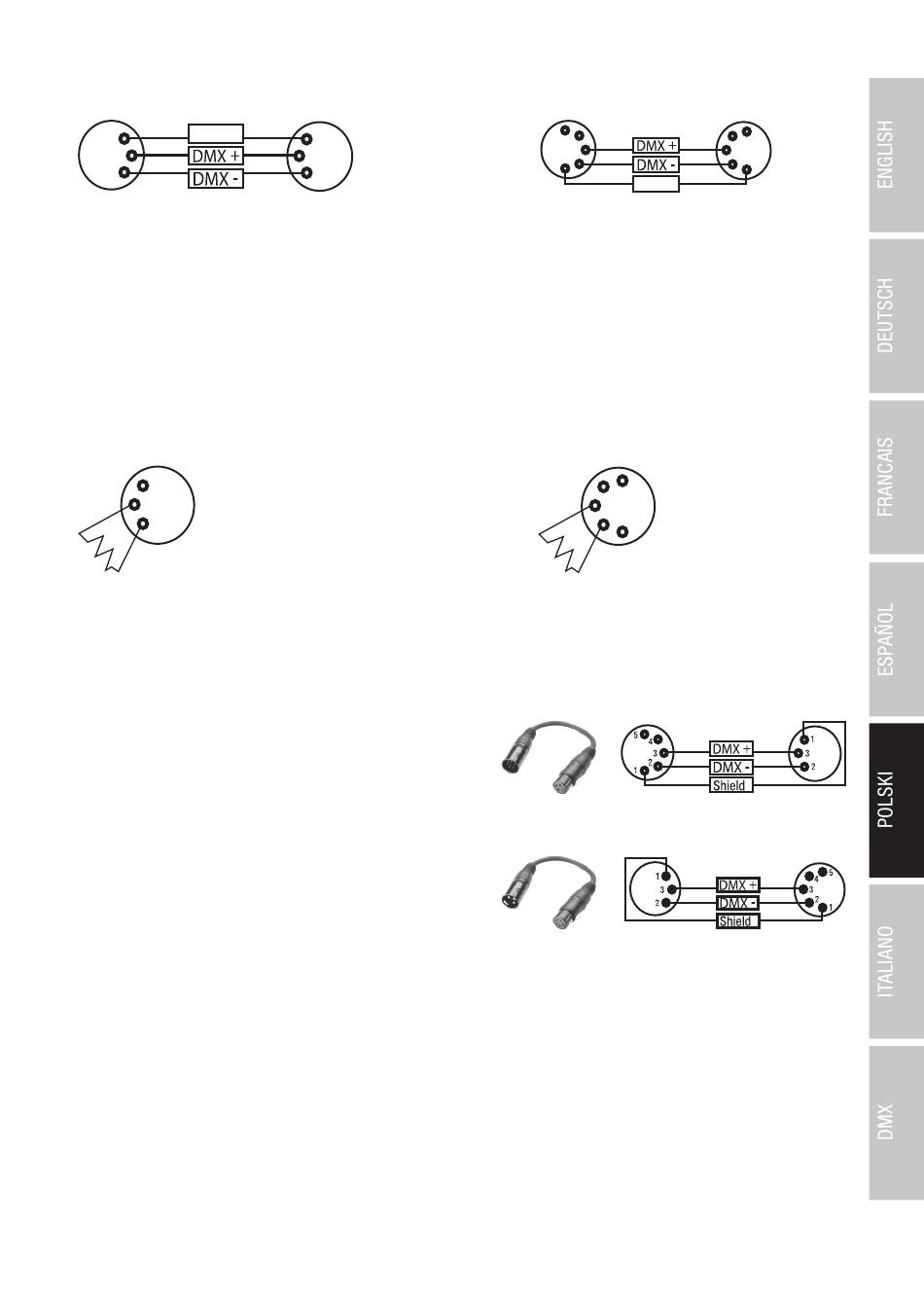

PRZYPORZĄDKOWANIE WTYCZEK:
3-stykowa wtyczka XLR:
1
3
2
ADAPTER DMX:
Możliwa jest także kombinacja urządzeń DMX z 3-stykowymi przyłączami i urządzeń DXM z 5-sty-
kowymi przyłączami w jednym łańcuchu DMX przy użyciu adapterów.
PRZYPORZĄDKOWANIE WTYCZEK
Adapter DMX 5-stykowy XLR, męski, na 3-stykowy
XLR, żeński: K3DGF0020
Pin 4 i 5 są niepodłączone.
PRZYPORZĄDKOWANIE WTYCZEK
Adapter DMX 3-stykowy XLR, męski, na 5-stykowy
XLR, żeński: K3DHM0020
Pin 4 i 5 są niepodłączone.
1
3
2
XLR (pin 4 i 5 są niepodłączone):
5
4
3
2
1
Shield
5-stykowa wtyczka XLR:
5
4
3
2
1
5
4
3
2
1
