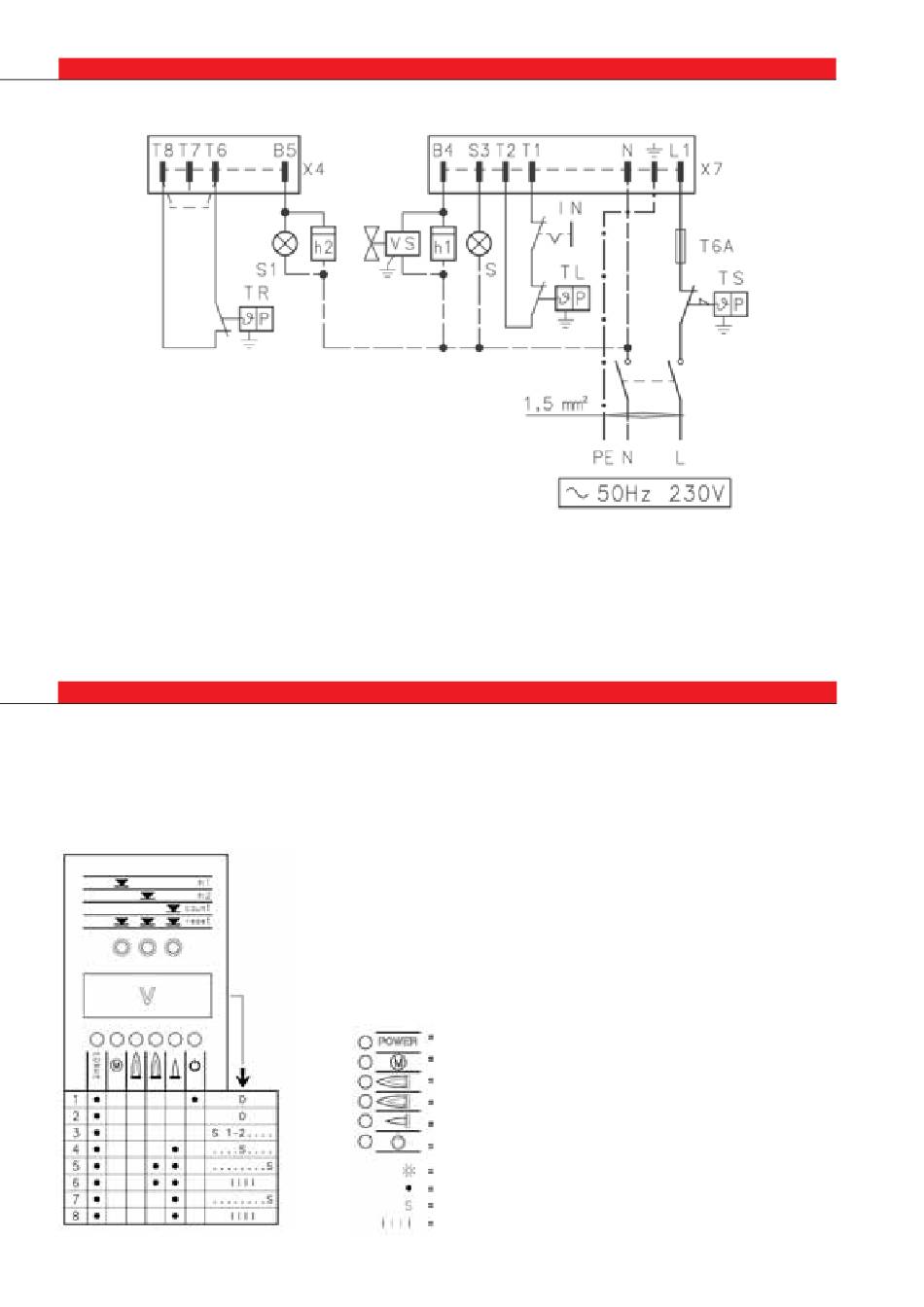

RACCORDEMENTS ÉLECTRIQUES (à la charge de l'installateur)
Légende
e
h1 Compteur horaire 1
e
h2 Compteur horaire 2
IN Interrupteur électrique pour arrêt manuel brûleur
X4 Fiche à 4 pôles
X7 Fiche à 7 pôles
S Signalisation de mise en sécurité à distance
e
S1 Voyant 2 allure
TL Télécommande de limite : arrête le brûleur quand la
température ou la pression dans la chaudière atteignent la
valeur préétablie
TR Télécommande de réglage : commande 1
fonctionnement. Nécessaire uniquement en fonctionnement
2 allures
TS Télécommande de sécurité : intervient en cas de TL défectueuse
VS Vanne d'arrêt
INDICATEUR D'ÉTAT
Les brûleurs RL 22-32 BLU sont équipés d'un INDICATEUR D'ÉTAT remplissant trois fonctions :
1 Indication sur l'afficheur V des heures de fonctionnement et du nombre d'allumages du brûleur.
2 Indication des temps de la phase de démarrage.
3 En cas de panne du brûleur, signalisation du moment où celle-ci s'est produite.
INDICATEUR D'ÉTAT
allure
allure
e e
et 2 allure de
Légende
Remarque :
Ne pas inverser le neutre et la phase dans la ligne
d'alimentation électrique.
Sections fils non indiquées : 1,5 mm
Tension présente
Mise en sécurité moteur ventilateur (rouge)
Mise en sécurité brûleur (rouge)
e
Fonctionnement en 2 allure
e
Fonctionnement en 1 allure
Charge atteinte (Standby)
LED clignotante
LED allumée
Temps en secondes
La phase de démarrage est terminée
