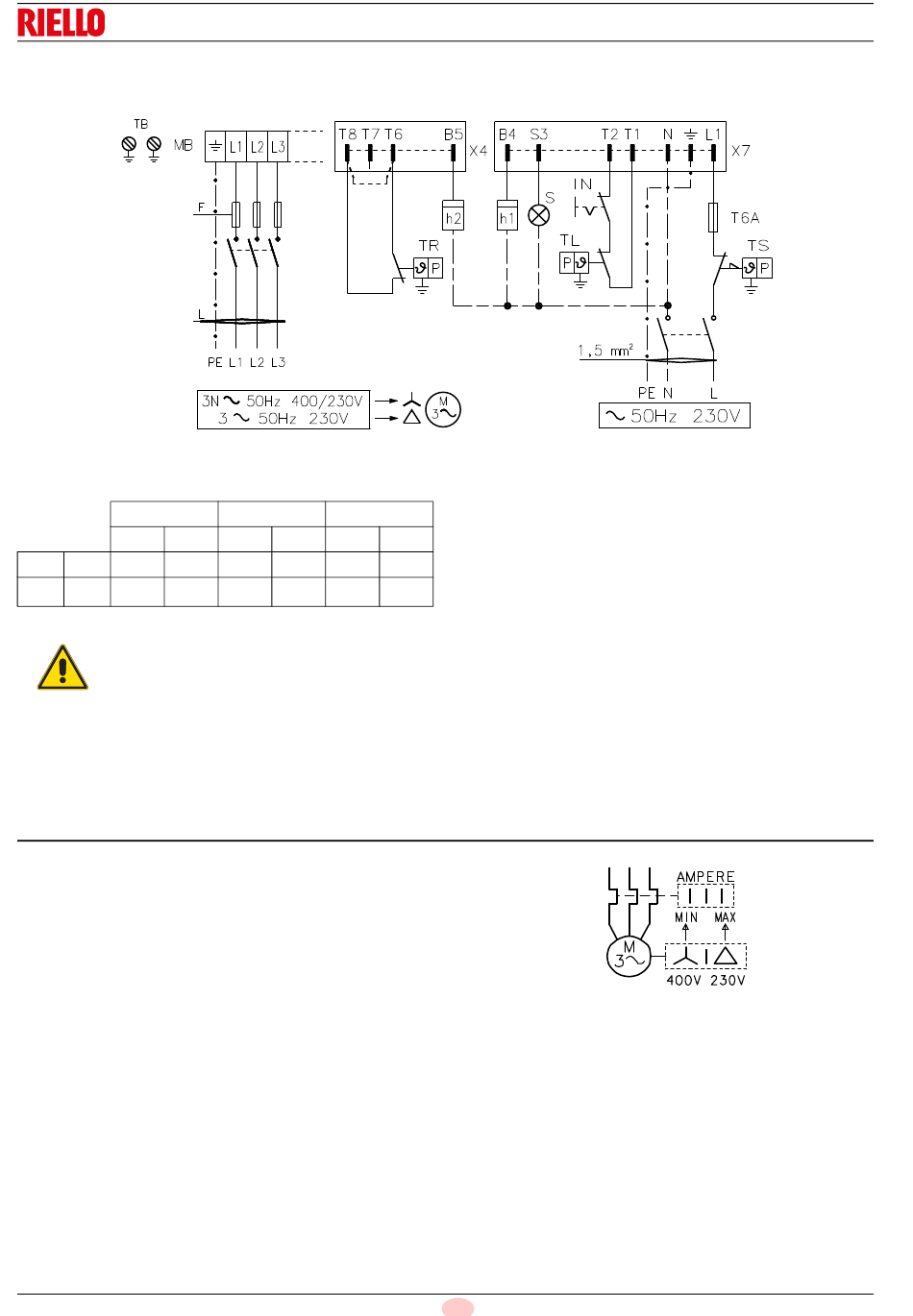

7.1.3 Installation électrique à compléter à la charge
de l'installateur
D3238
Section câbles et fusibles (Fig. 20), voir Tab. D.
Section si pas spécifié : 1,5 mm
RL 70
230 V 400 V 230 V 400 V
F A T10 T6
2
L 1.5 1.5
mm
Le brûleur quitte l'usine déjà prédisposé au fonc-
tionnement à deux allures et la télécommande TR
de commande de la vanne V2 de combustible doit
donc être reliée.
ATTENTION
Si l'on désire par contre que le brûleur ait un fonc-
tionnement à une allure, remplacer la télécom-
mande TR par un pontet à insérer entre les
bornes T8 et T6 (Fig. 20).
7.2 Réglage du relais thermique
Sert à éviter que le moteur grille suite à une forte augmentation
de l'absorption due à l'absence d'une phase.
• Si le moteur est alimenté en étoile, 400V, le curseur doit être
positionné sur « MIN ».
• S'il est alimenté en triangle, 230V, le curseur doit être position-
né sur « MAX ».
Si l'échelle du relais thermique ne comprend pas l'absorption in-
diquée sur la plaque du moteur à 400V, la protection est toutefois
assurée.
NOTE
 Les brûleurs quittent l'usine prévus pour l'alimentation élec-
trique à 400V. Si l'alimentation est 230V, changer la
connexion du moteur ventilateur (d'étoile en triangle) et le
réglage du relais thermique.
 Les brûleurs quittent l'usine déjà prédisposés au fonctionne-
ment à deux allures et la télécommande TR doit donc être
reliée.
Si l'on désire par contre que le brûleur ait un fonctionnement
à une allure, remplacer la télécommande TR par un pontet à
insérer entre les bornes T8 et T6 (Fig. 20).
20078627
Installation électrique
2
.
RL 100 RL 130
230 V 400 V
T16 T10 T16 T10
1.5 1.5 1.5
Tab. D
Légende (Fig. 20)
h1 Compteur d'heures 1
h2 Compteur d'heures 2
IN Interrupteur électrique pour arrêt manuel brûleur
MB Bornier
S Signalisation de blocage à distance
TB Terre brûleur
TL Télécommande de limite :
1.5
arrête le brûleur quand la température ou la pression dans
la chaudière dépasse la valeur préfixée.
TR Télécommande de réglage :
commande 1
aire seulement dans le fonctionnement à deux allures.
TS Télécommande de sécurité :
intervient en cas de TL en panne
X4 Fiche à 4 pôles
X7 Fiche à 7 pôles
20 F
ère
allure
e
allure
ère e
et 2 allures de fonctionnement Nécess-
D867
Fig. 20
Fig. 21
