STRUCTURE
BRIDE
Ouverture à prévoir pour la fixation du brûleur à la chaudière
45°
45°
Vue partielle depuis

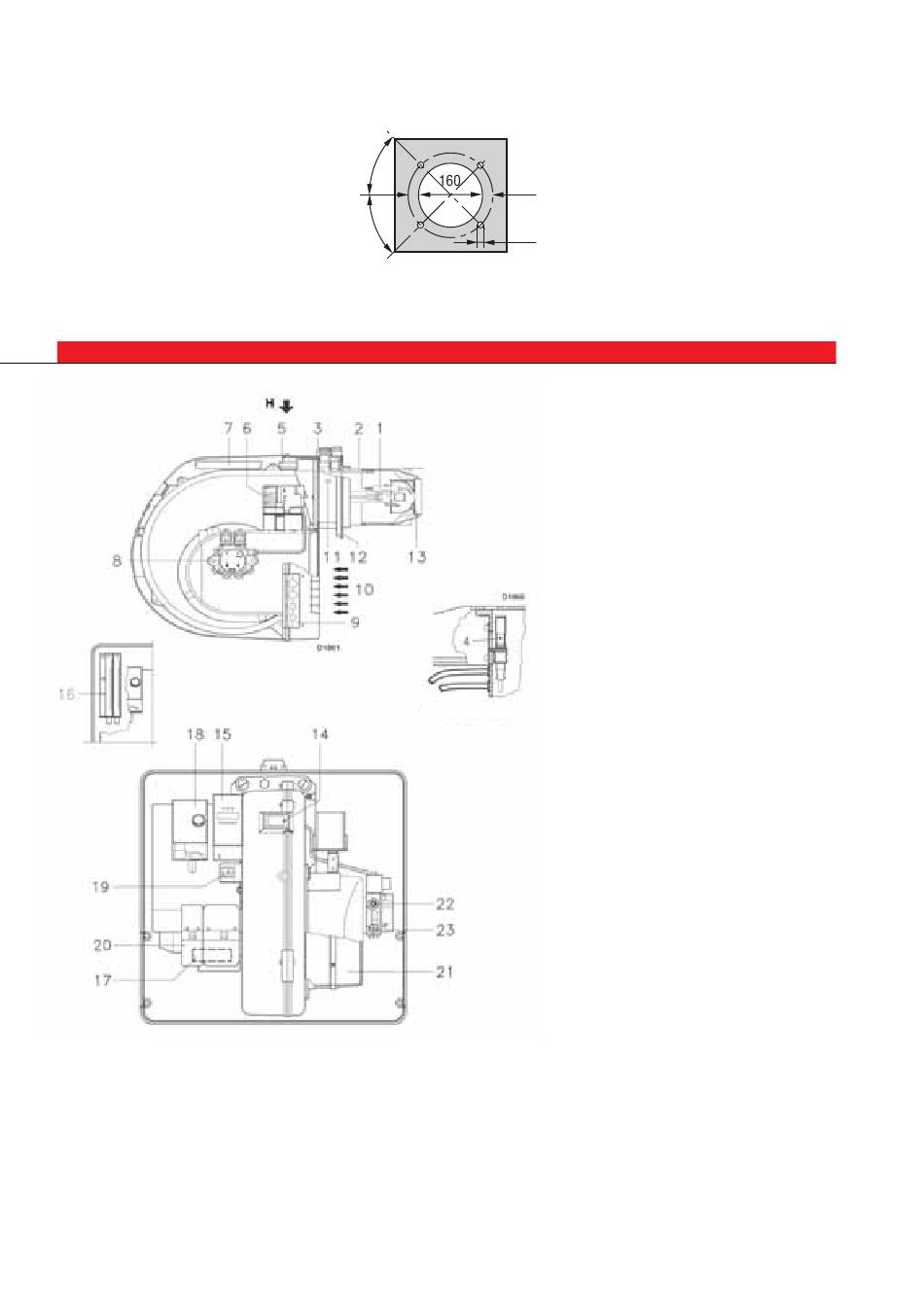

Légende
1
2
3
4
5
6
7
8
9
10 Entrée air dans le ventilateur
11 Prise de pression ventilateur
12 Bride pour la fixation de la chaudière
13 Stabilisateur de flamme
14 Voyant de flamme
15 INDICATEUR D'ÉTAT
16 Rallonges pour guides 7
17 Condensateur moteur
18 Équipement électrique avec avertisseur lumineux de mise en sécurité
19 Deux interrupteurs électriques :
20 Fiches pour le raccordement électrique
21 Registre air
22 Réglage pompe (basse pression)
23 Réglage pompe (haute pression)
4
224
M8
H
Électrodes d'allumage
Tête de combustion
Vis pour réglage tête de combustion
Capteur UV pour le contrôle de présence de flamme
Vis pour la fixation du ventilateur à la bride
Servomoteur
Guides pour ouverture du brûleur et inspection de la tête de
combustion
Pompe à saut de pression
Plaquette prévue pour obtenir 4 trous, utiles pour le passage des
flexibles et des câbles électriques
et bouton de réarmement
- un pour « marche - arrêt brûleur »
e e
- un pour « 1 - 2 allure »
