remplissage d'huile. Essuyer la jauge
d'huile avant de l'insérer à nouveau,
sans la visser, dans l'orifice de rem-
plissage, puis la retirer et vérifier le ni-
veau d'huile.
N.B.
Le niveau d'huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.
4. Si le niveau d'huile moteur est inférieur
au repère de niveau minimum, ajouter
de l'huile du type recommandé jus-
qu'au niveau spécifié.
5. Insérer la jauge d'huile dans l'orifice de
remplissage, puis serrer le bouchon
de remplissage d'huile.
Changement de l'huile moteur et net-
toyage de la crépine d'huile
1. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
2. Placer un bac à vidange sous le mo-
teur afin d'y recueillir l'huile usagée.
3. Retirer le bouchon de remplissage
d'huile moteur et les vis de vidange
d'huile moteur A et B afin de vidanger
l'huile du carter moteur. ATTENTION:
Lorsqu'on retire la vis de vidange
de l'huile B, le joint torique, le res-
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
sort de compression et la crépine
d'huile
se
libèrent
Veiller
à
ne
pas
perdre
pièces.
[FCAT1022]
1

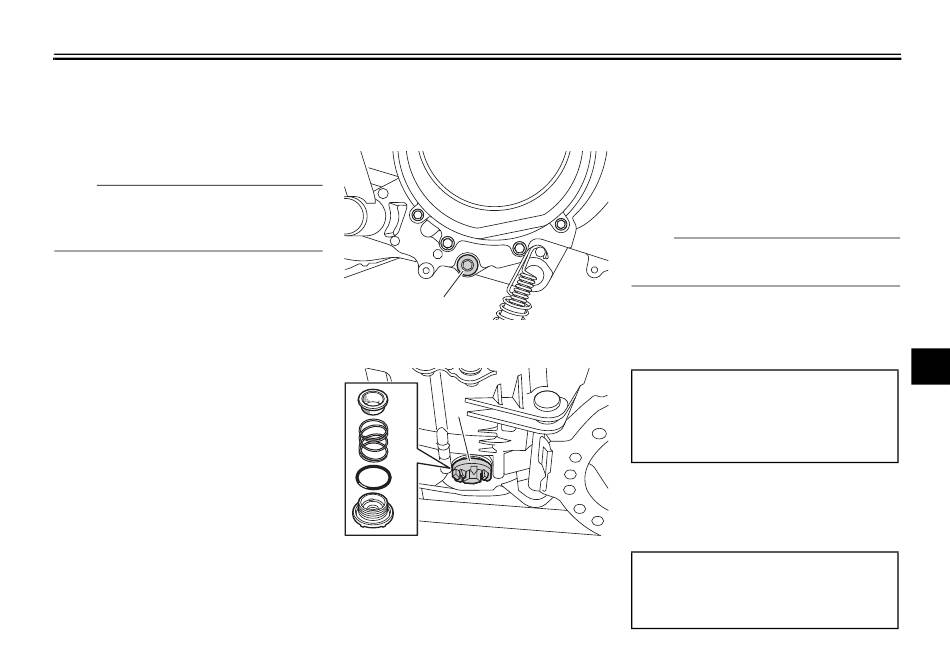

1. Vis de vidange d'huile moteur A
4
1
3
2
1
1. Vis de vidange d'huile moteur B
2. Joint torique
3. Ressort de pression
4. Crépine d'huile
6-12
4. Nettoyer la crépine d'huile dans du dis-
également.
solvant, puis contrôler son état et la
ces
remplacer si elle est abîmée.
5. Contrôler l'état du joint torique et le
remplacer s'il est abîmé.
6. Mettre la crépine d'huile, le ressort de
compression, le joint torique et la vis
de vidange B en place.
N.B.
S'assurer que le joint torique est bien logé
dans son siège.
7. Monter la vis de vidange d'huile mo-
teur A, puis serrer les deux vis de vi-
dange à leur couple de serrage
spécifique.
Couple de serrage :
Vis de vidange de l'huile moteur A :
20 Nm (2.0 m·kgf, 14 ft·lbf)
Vis de vidange de l'huile moteur B :
32 Nm (3.2 m·kgf, 23.1 ft·lbf)
8. Remettre à niveau en ajoutant la quan-
tité spécifiée de l'huile moteur recom-
mandée, puis remonter et serrer le
bouchon de remplissage d'huile.
Huile moteur recommandée :
Voir page 8-1.
Quantité d'huile :
0.95 L (1.00 US qt, 0.84 Imp.qt)
