Monter le détecteur
photoélectrique
28
Interroll Courbe à rouleaux SH 1210
Assemblage
7
6
5
4
3

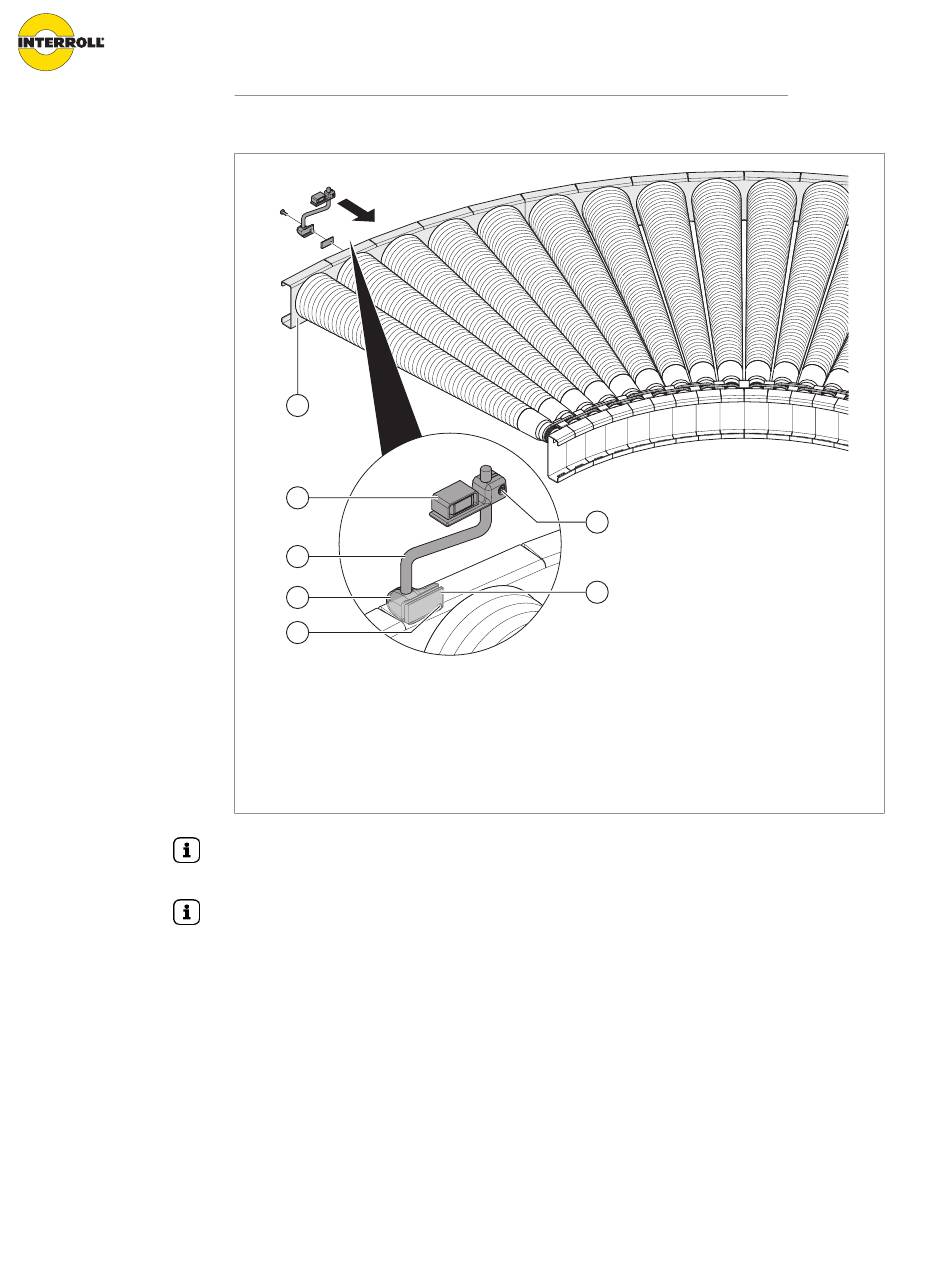

Monter le détecteur photoélectrique
1 Vis Torx
2 Plaque de serrage
3 Vis Torx
4 Support universel
Le réglage fin du détecteur photoélectrique s'effectue par le réglage vertical du support de
capteur sur l'étrier de montage jusqu'à ce qu'il détecte le réflecteur.
L'installation électrique du détecteur photoélectrique s'effectue après le montage du réflecteur.
Condition:
Le module est hors service.
R
4 Desserrer la vis (3) dans le support universel (4) sans la retirer.
4 Placer la plaque de serrage (2) avec le support universel (4) par le bas sur le profilé du
montant latéral (7).
Le profilé du montant latéral se trouve entre la plaque de serrage et le support universel.
4 Serrer la vis (3) à l'endroit souhaité.
1
2
5 Étrier de montage (étrier en Z)
6 Détecteur photoélectrique
7 Montant latéral
