Monter le détecteur
photoélectrique
Version 1.0 (06/2022) fr
Traduction du mode d'emploi original
Interroll Module d'éjection SH 1500
Assemblage
7

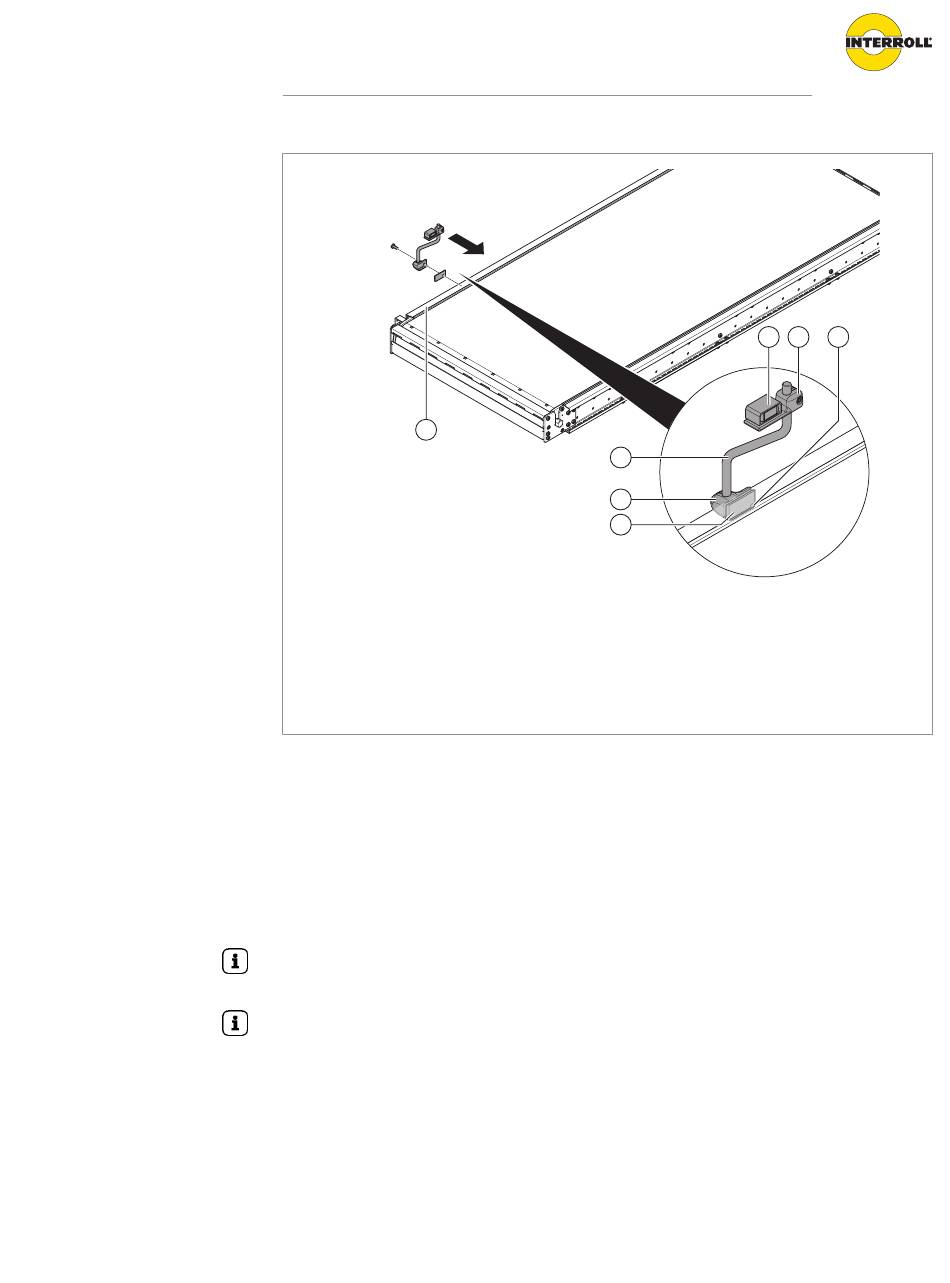

Monter le détecteur photoélectrique
1
Détecteur photoélectrique
2
Supports de capteurs
3
Vis Torx
4
Étrier de montage (étrier en Z)
Condition:
Le module est hors service.
R
4 Desserrer la vis (3) dans le support universel (5) sans la retirer.
4 Placer la plaque de serrage (6) avec le support universel (5) par le bas sur le profilé du
montant latéral (7).
Le profilé du montant latéral se trouve entre la plaque de serrage et le support universel.
4 Serrer la vis (3) à l'endroit souhaité.
Le réglage fin du détecteur photoélectrique s'effectue par le réglage vertical du support de
capteur sur l'étrier de montage jusqu'à ce qu'il détecte le réflecteur.
L'installation électrique du détecteur photoélectrique s'effectue après le montage du réflecteur.
1
4
5
6
5
Support universel
6
Plaque de serrage
7
Montant latéral
2
3
27
