Remplacer La Plaque De Glissement - Interroll SH 1500 Notice De Montage Et D'utilisation

Remplacer la plaque de
glissement
Version 1.0 (06/2022) fr
Traduction du mode d'emploi original
Interroll Module d'éjection SH 1500
Maintenance et réparation
Condition:
Le module est hors service.
R
4 Enlever la bande modulaire à billes, voir "Remplacer la bande modulaire à billes", page 56.
4 Enlever les habillages latéraux, voir "Démonter/monter les tôles latérales", page 51.
4 Retirer le tambour de renvoi avant et arrière d'entre les montants latéraux : dévisser la
vis (1) à droite et à gauche des montants latéraux (2) et extraire latéralement le tambour de
renvoi (3).
4 Mettre l'ancien tambour de renvoi au rebut de manière appropriée.
4 Placer le nouveau tambour de renvoi (3) entre les montants latéraux (2) et le fixer de
l'extérieur aux montants latéraux, à droite et à gauche, avec la vis (1).
4 Remonter les habillages latéraux et la bande modulaire à billes en procédant dans l'ordre
inverse.
1
2
3

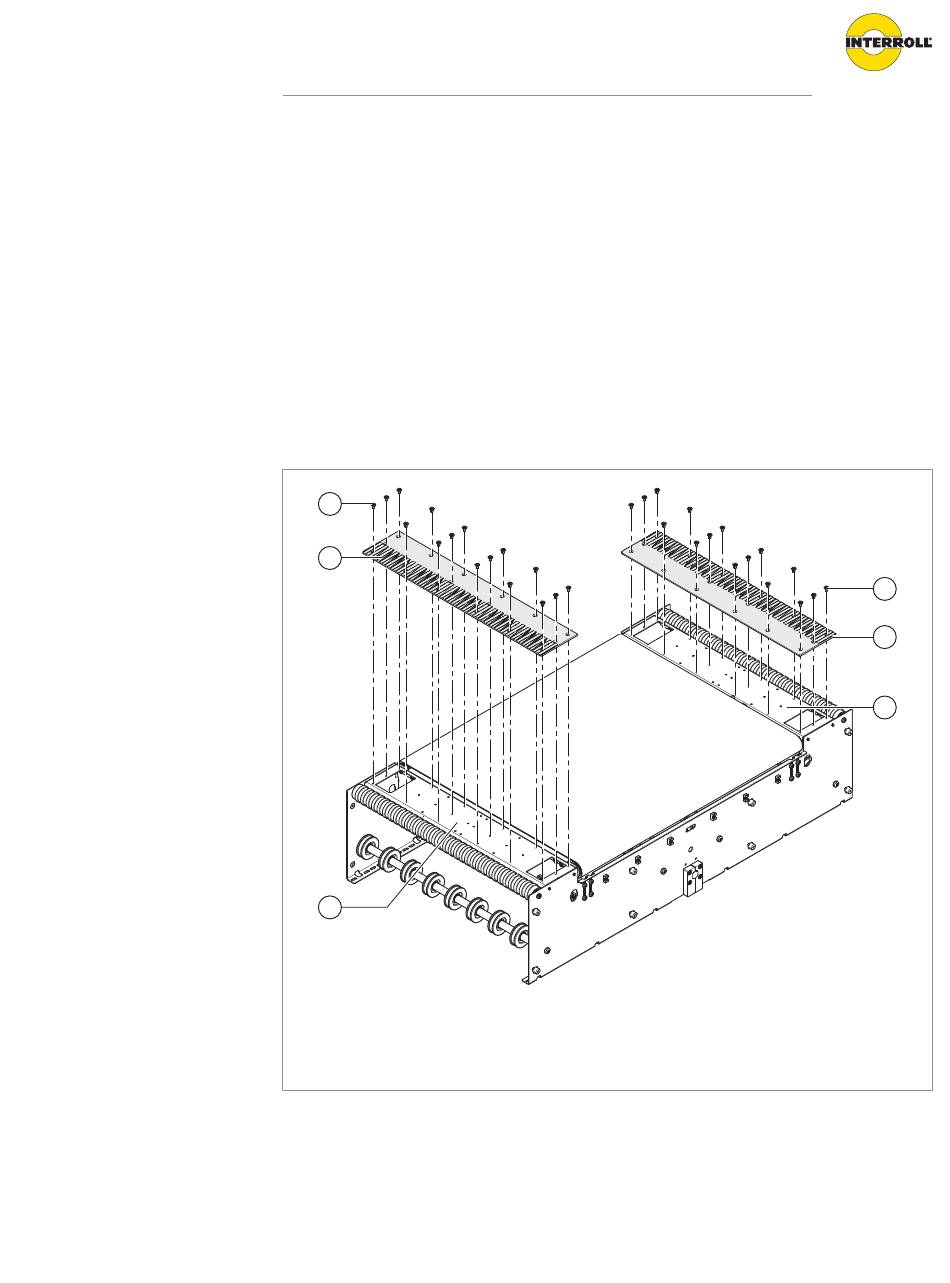

Remplacer la plaque de glissement

1 Vis Torx
2 Plaque de glissement
3 Tôle de transition
