Interroll Module d'éjection SH 1500
Assemblage
Lors de la liaison de la courbe à bande modulaire au module d'éjection, observer le sens de
convoyage et de courbe ainsi que la taille des modules.

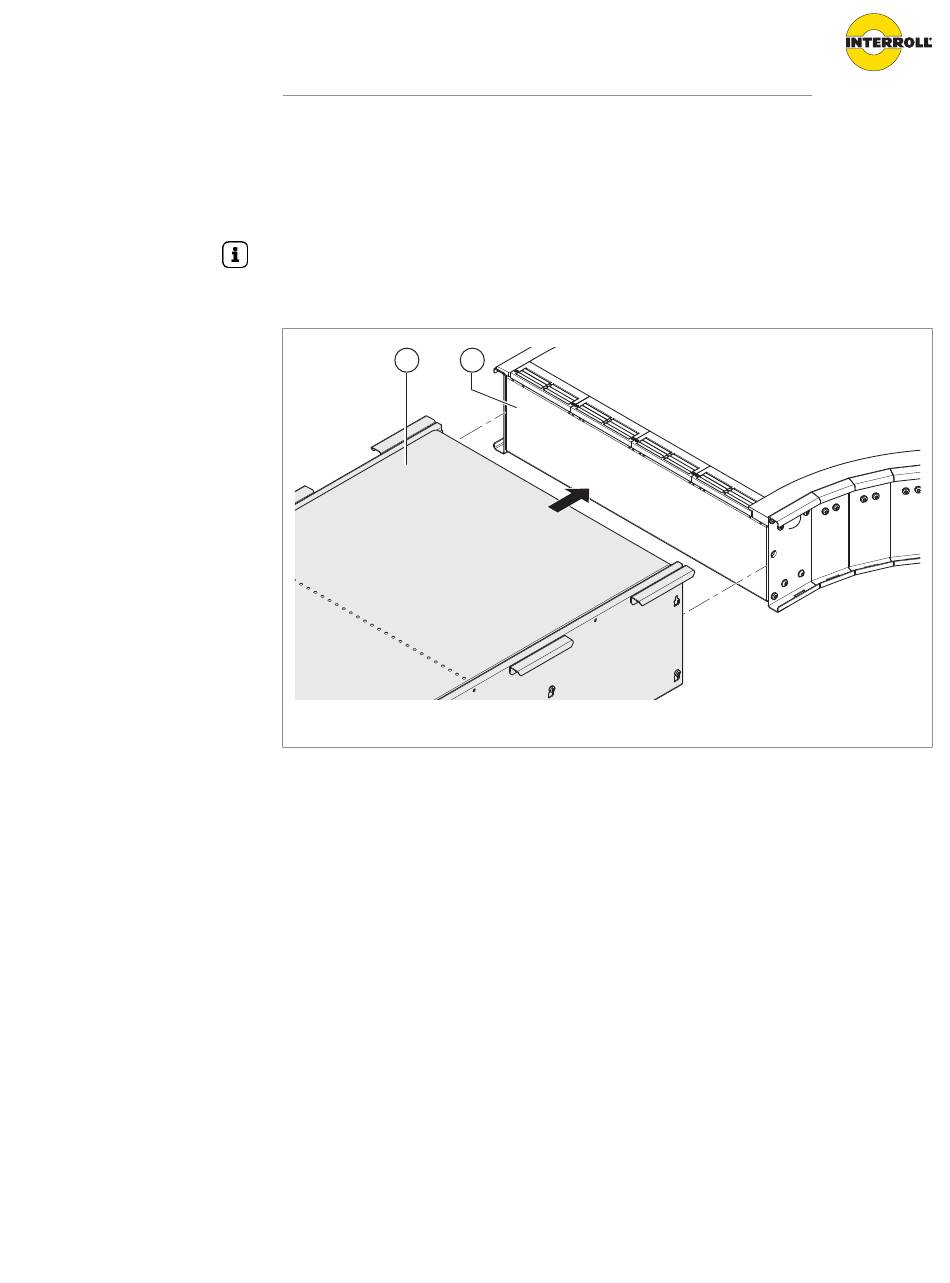

Courbe à bande modulaire - Module d'éjection (L)
1
1
Module d'éjection
4 Disposer les modules (1, 2) à joindre les uns aux autres de manière à aligner les profilés
latéraux.
4 Aligner les bords supérieurs des modules au moyen des pieds réglables en hauteur des
piètements.
4 Vérifier l'alignement horizontal à l'aide d'un niveau à bulle ou d'un laser rotatif.
4 Fixer la hauteur réglée.
4 Fixer le module sans le déformer, par exemple en l'ancrant au sol ou sur des composants
avoisinants.
Courbe à bande modulaire vers la droite, pour déviation en aval du module d'éjection (M)
L'éclisse de liaison permet de joindre une courbe à bande modulaire de déviation vers la droite
en aval du module d'éjection ainsi qu'un module d'éjection et une courbe à bande modulaire de
déviation vers la gauche en amont du module d'éjection.
2
2
Courbe à bande modulaire
37
