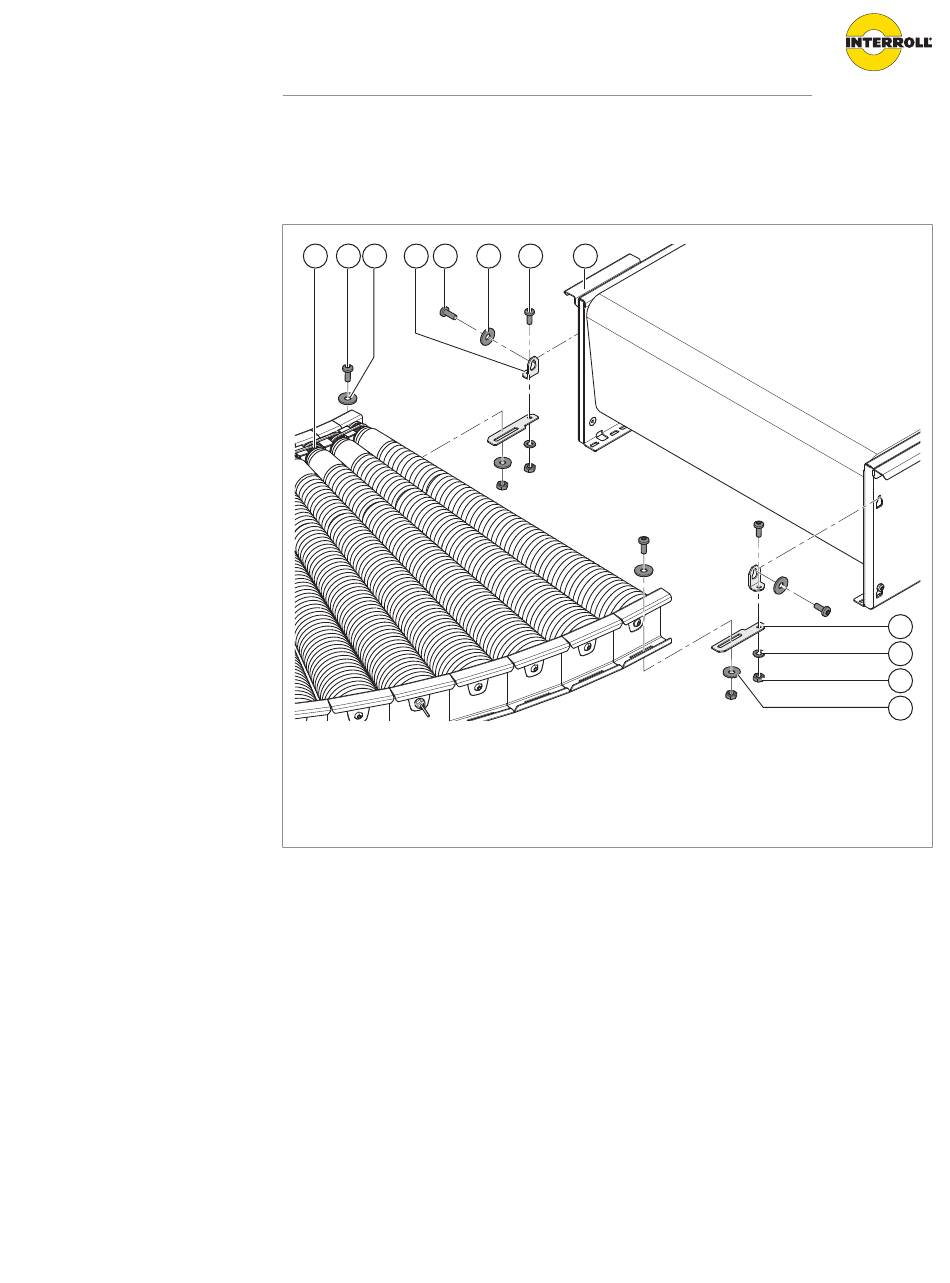

Assemblage
4 Fixer le module sans le déformer, par exemple en l'ancrant au sol ou sur des composants
avoisinants.
1
2
3
4
2
1
Courbe à rouleaux
2
Vis Torx
3
Rondelle
4
Éclisse de liaison 1
4 Disposer les modules (1, 5) à joindre les uns aux autres de manière à aligner les profilés
latéraux.
4 Aligner les bords supérieurs des modules au moyen des pieds réglables en hauteur des
piètements.
4 Vérifier l'alignement horizontal à l'aide d'un niveau à bulle ou d'un laser rotatif.
4 Fixer la hauteur réglée.
4 Fixer l'éclisse de liaison 1 (4) à droite et à gauche dans le profilé latéral du module
d'éjection (5) avec les vis (2) et rondelles (3).
4 Fixer l'éclisse de liaison 2 (6) sur le rayon intérieur et extérieur de la courbe à rouleaux (1)
avec les vis (2), rondelles (3) et écrous (8).
4 Fixer les éclisses de liaison (4, 6) entre elles avec les vis (2), petites rondelles (7) et écrous (8).
4 Fixer le module sans le déformer, par exemple en l'ancrant au sol ou sur des composants
avoisinants.
3
2
5
5
Module d'éjection
6
Éclisse de liaison 2
7
Rondelle (petite)
8
Écrou
6
7
8
