Version 1.0 (06/2022) fr
Traduction du mode d'emploi original
Interroll Courbe à rouleaux SH 1210
Identification du produit
Courbe à rouleaux (SH 1210)
La courbe à rouleaux Interroll est disponible avec les largeurs nominales suivantes (BF) :
• S : 405 mm
• M : 710 mm
• L : 862 mm

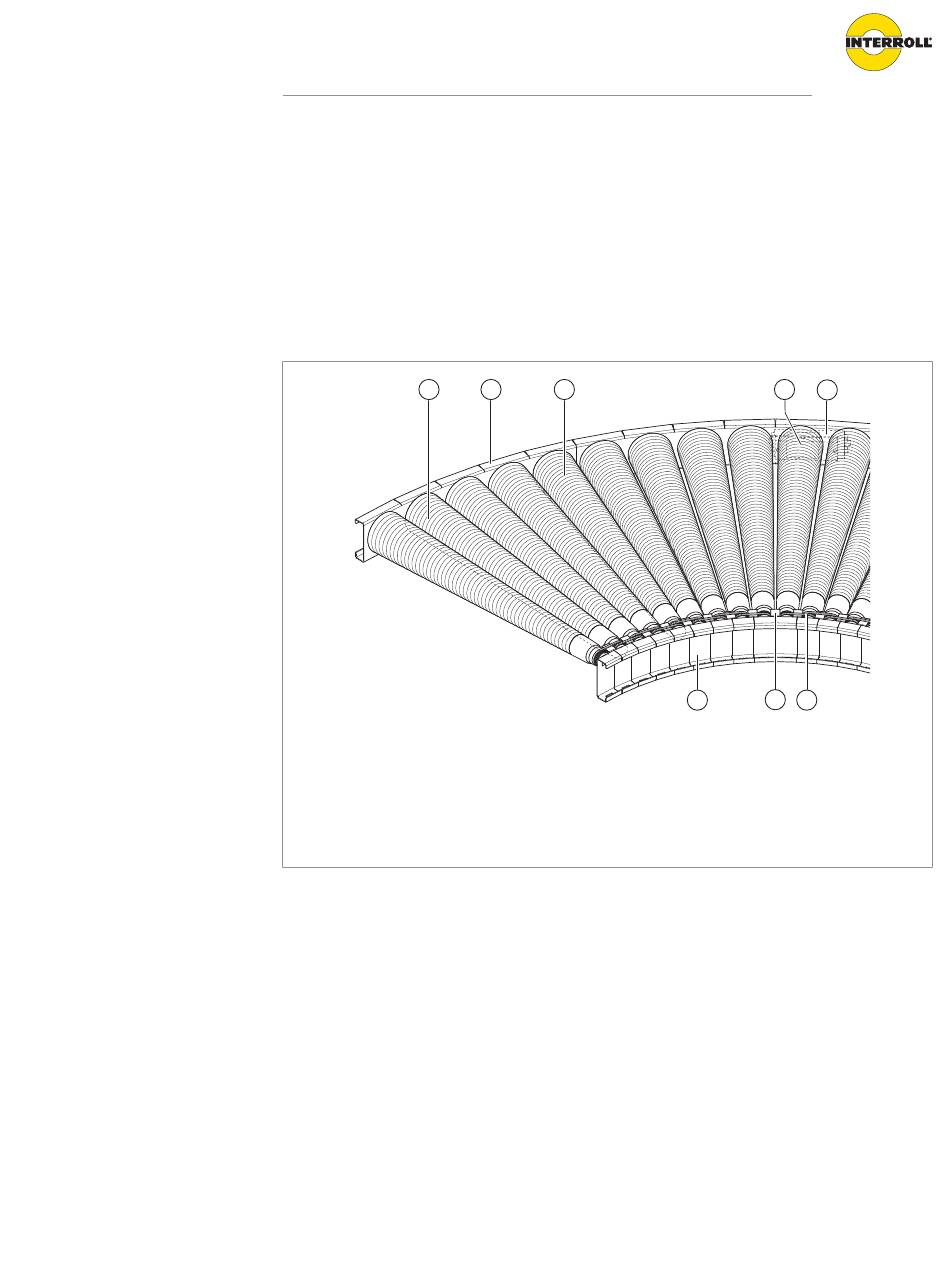

1
Courbe à rouleaux
1
Rouleau porteur
2
Montant latéral du rayon extérieur
3
Rouleau motorisé (RollerDrive)
4
Plaque d'adaptation
Le module est destiné à modifier le sens de transport de charges isolées transférables par
convoyeurs à rouleaux, telles que paquets, cartons ou caisses.
Selon la taille du module, la largeur nominale est de 405 mm (S), 710 mm (M) ou 862 mm (L).
Les rouleaux porteurs du module sont entraînés par plusieurs courroies PolyVee passant d'un
rouleau à l'autre. L'entraînement est assuré par un Interroll RollerDrive EC5000.
L'utilisation de l'Interroll RollerDrive permet une construction compacte. L'entraînement se
trouvant dans les profilés latéraux, les modules individuels peuvent être montés très proches les
uns des autres. En combinaison avec MultiControl, il est très facile de réaliser un convoyeur
d'accumulation sans pression.
Le cadre de base du convoyeur se compose de profilés en acier inoxydable à pieds réglables.
Ainsi, les dimensions de transmission jusqu'aux modules annexes peuvent être ajustées de
manière variable et les inégalités du sol compensées.
2
3
5
MultiControl
6
Courroie de transmission
7
Protection pour les doigts
8
Montant latéral du rayon intérieur
4
5
7
8
6
13
