Convoyeur à rouleaux
droit - Courbe à rouleaux
Version 1.0 (06/2022) fr
Traduction du mode d'emploi original
Interroll Courbe à rouleaux SH 1210
Assemblage
Les modules peuvent être reliés entre eux de différentes façons :
• De manière horizontale
• En pente ascendante de jusqu'à 4° maxi
• En pente descendante de jusqu'à 4° maxi

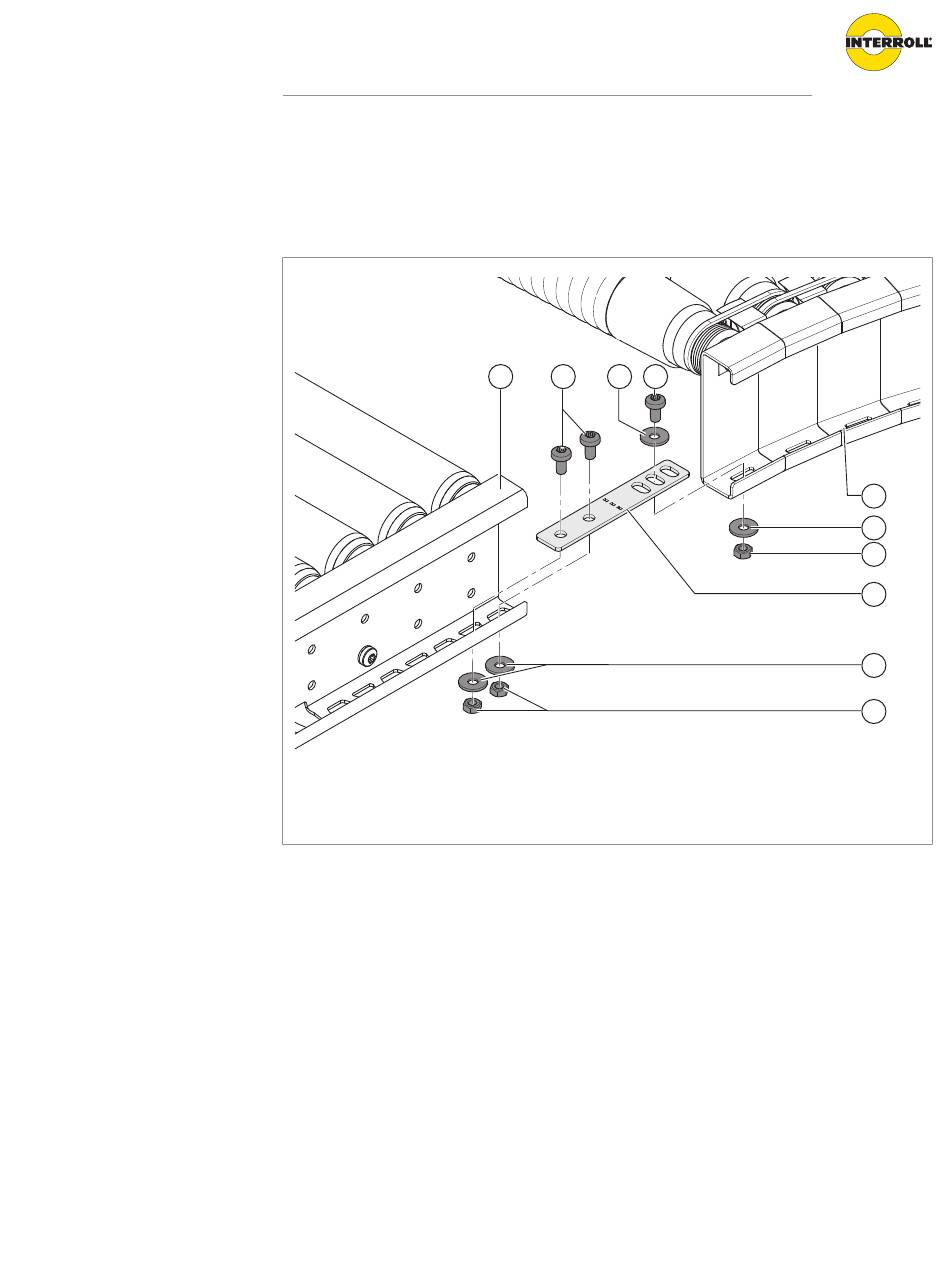

1
Convoyeur à rouleaux
2
Vis Torx
3
Rondelle
4 Si elle existe, démonter la tôle terminale sur le convoyeur à rouleaux (1).
4 Disposer les modules (1, 4) à joindre les uns aux autres de manière à aligner les profilés
latéraux.
4 Aligner les bords supérieurs des modules au moyen des pieds réglables en hauteur des
piètements.
4 Fixer la hauteur réglée.
4 Vérifier l'alignement à l'aide d'un niveau à bulle ou d'un laser rotatif.
4 Joindre parfaitement à gauche et à droite les profilés latéraux des modules (1, 4) avec
respectivement un connecteur de modules (6) et fixer ceux-ci avec les vis (2), écrous (5) et
respectivement deux rondelles (3) dans les trous des profilés latéraux.
4 Fixer le module sans le déformer, par exemple en l'ancrant au sol ou sur des composants
avoisinants.
1
2
3
2
4
Courbe à rouleaux
5
Écrou
6
Connecteur de module RC
4
3
5
6
3
5
31
