Interroll SH 1210 Notice De Montage Et D'utilisation page 17

Version 1.0 (06/2022) fr
Traduction du mode d'emploi original
Interroll Courbe à rouleaux SH 1210
Identification du produit
AVIS
Endommagement du module ou du produit à transporter !
Transporter uniquement des produits ayant les dimensions autorisées.
4 Définir la largeur nominale (BF) à l'aide des documents de commande. Prendre des mesures
si besoin.
4 Sélectionner le diagramme avec la largeur utile appropriée (LW).
4 Vérifier si les dimensions du produit à transporter sont inférieures à la courbe caractéristique
de la largeur utile (LW).
4 La largeur utile peut être définie à l'aide de la formule ci-après :
4 Définir la largeur utile à l'aide des guides latéraux flexibles conformément aux dimensions
des produits à transporter.

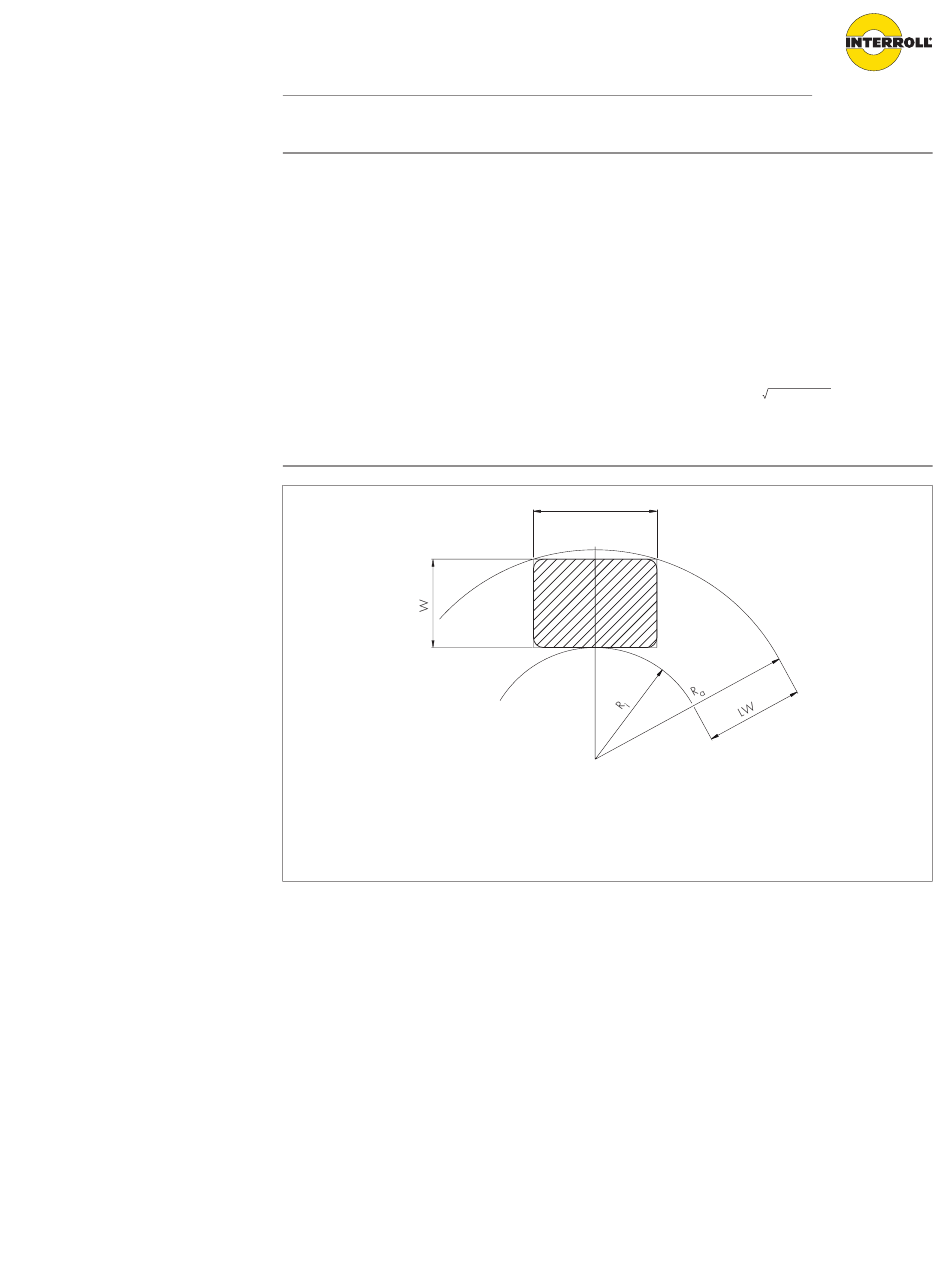

R Rayon extérieur de la courbe pour une charge à transporter rectangulaire en mm
a
R Rayon intérieur* de la courbe en mm
i
L Longueur maximale de la charge à transporter en mm
W Largeur maximale de la charge à transporter en mm
* Pour les courbes, le rayon intérieur est toujours de 825 mm (surgélation 791 mm) et se mesure
sur le bord intérieur du profilé.
R = (R
a
L
2 2 .
+ W) + (L / 2)
i
17
