4.2. Raccordement de l'appareil

Tenez compte de la Figure 3.
1. Enfichez le câble de raccordement à 2 pôles dans les bornes portant la
désignation « 5V
● Ce faisant, enfichez le câble noir dans la borne marquée « GND » et le
câble rouge dans la borne marquée « V+ ».
2. Connectez le câble à la fiche jack du bloc d'alimentation.
3. Raccordez les câbles des haut-parleurs (max. 3 m) aux bornes « SPEAKER » :
les câbles du haut-parleur de droite aux bornes « R », les câbles du haut-
parleur de gauche aux bornes « L ».
● Ce faisant, enfichez les câbles noirs dans les bornes portant la désigna-
tion « - » et les câbles noirs dans les bornes portant la désignation « + ».
4. Si vous souhaitez utiliser une chaîne audio pour passer de la musique,
raccordez la sortie « LINE OUT » du module Bluetooth à la douille Line In
(douille Aux In) de la chaîne audio. Utilisez un câble résistant à des tempé-
ratures allant jusqu'à 150 °C (NON inclus dans la livraison).

4.3. Montage de l'appareil

1. Placez l'appareil dans l'ouverture de montage.
2. Vissez l'appareil dans les trous du mur de la cabine, à l'aide des quatre vis
à bois fournies.
3. Enfoncez la plaque avant dans le boîtier en exerçant une légère pression.
Veillez à ce que le crochet de fixation inférieur s'emboîte bien.

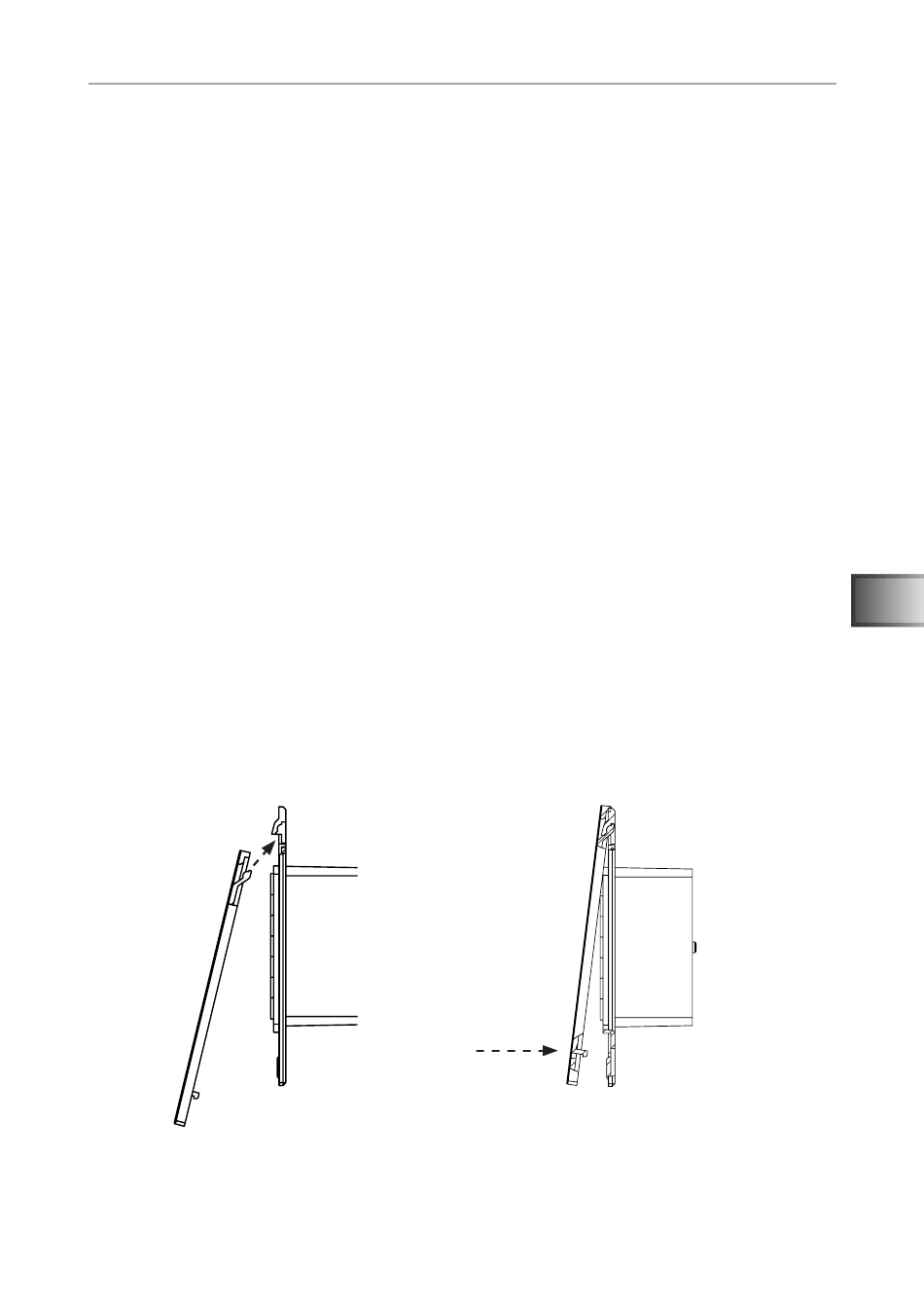

Figure 4 : Montage dans la façade avant
».
