4.1 Éléments d'affichage

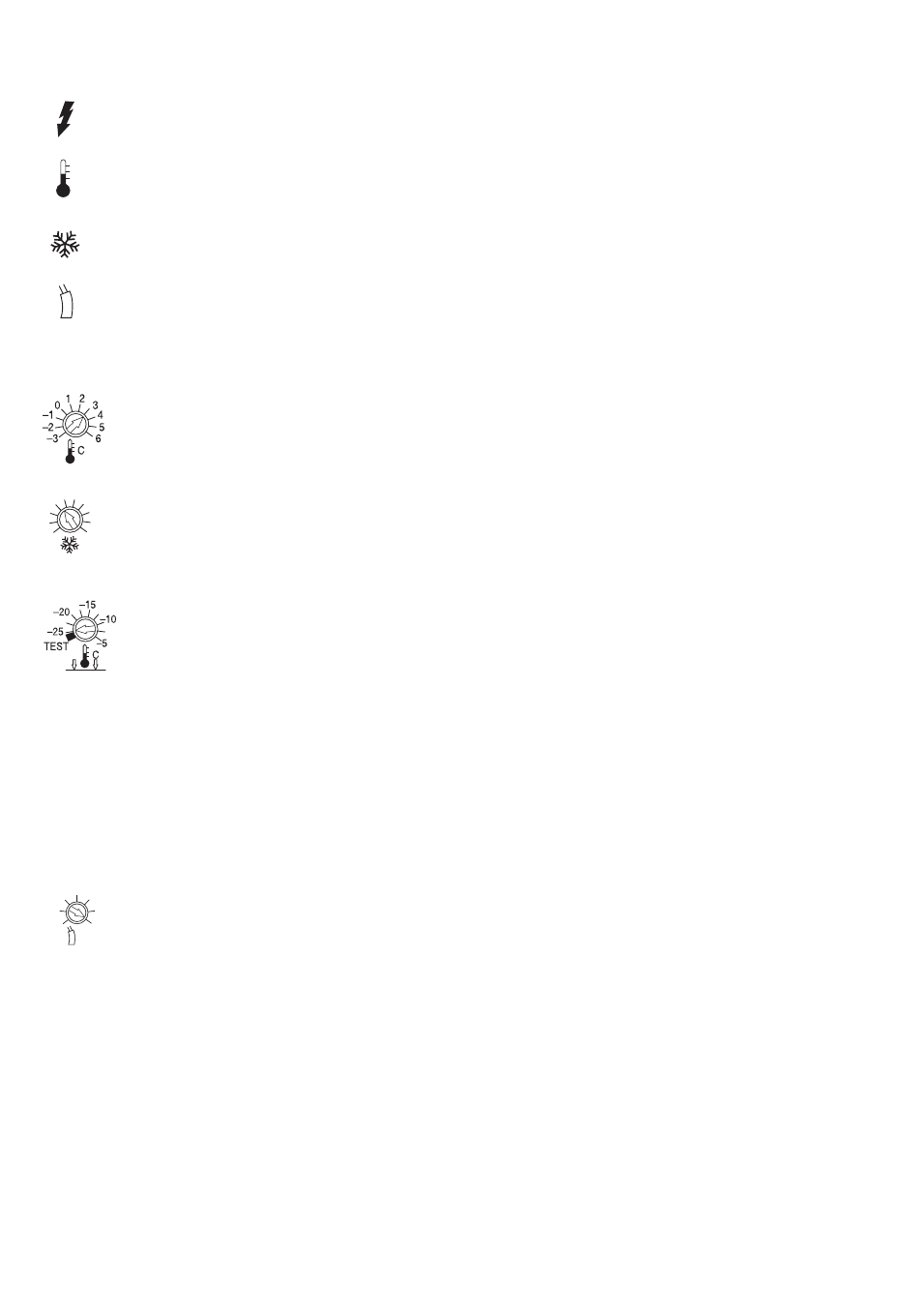

Les voyants LED indiquent les conditions de fonctionnement suivantes:
Voyant LED vert
Dispositif en fonctionnement (tension secteur)
Voyant LED jaune
Dépassement du seuil de température de l'air réglé
Le voyant LED clignote en cas d'erreur au niveau de la sonde de température de l'air (endommagement ou court-circuit).
Voyant LED jaune
Dépassement du seuil d'humidité réglé
Le voyant LED clignote en cas d'erreur au niveau de la sonde d'humidité (endommagement).
Voyant LED rouge
Dispositif de chauffage activé
4.2 Réglage des paramètres
Les paramètres suivants peuvent être réglés à l'aide des cadrans respectifs
Réglage du seuil de température de l'air.
La sonde d'humidité est activée en dessous de cette valeur.
Réglage du seuil d'humidité.
5 6
4
7
Au-dessus de cette valeur, le câble chauffant est mis sous tension lorsque la température de l'air est en dessous du
3
8
point de consigne.
2
9
1
10
1 = sensibilité maxi., 10 = sensibilité mini.
Réglage de la limite inférieure de température.
En dessous de cette valeur, le câble chauffant est mis hors tension. La mesure de l'humidité est également arrêtée.
Ce cadran peut également être utilisé pour tester l'unité ; pour ce faire, tournez complètement l'axe du potentiomètre
vers la gauche. Le câble chauffant est alors mis sous tension pendant 10 minutes maximum. Si l'axe est à nouveau
tourné vers la droite pendant ces 10 minutes, le TEST est interrompu et l'unité rebascule en mode de fonctionnement
normal avec la limite inférieure de température réglée.
Si le potentiomètre est laissé en position TEST, l'unité repasse automatiquement en mode de fonctionnement normal
après expiration de la période de test de 10 minutes, et fonctionne avec une limite inférieure de température de –25 °C.
Cette limite inférieure de température peut être réglée à tout moment sur une valeur différente.
Une nouvelle période de test peut être activée en tournant l'axe depuis la position complètement à gauche vers la droite,
puis à nouveau jusqu'à la butée gauche.
Réglage de la période post-chauffage.
20 30 40
Le réglage correct de la période post-chauffage varie en fonction des conditions météorologiques locales, de
50
10
l'emplacement et de la puissance de chauffage.
60
0
min
Les conditions doivent satisfaire les exigences relatives à un fonctionnement économique. Temps minimum pendant
lequel le câble chauffant reste activé lorsque les conditions de température et d'humidité ne sont plus satisfaites,
par exemple si la température augmente au-delà du niveau de consigne ou si l'humidité est inférieure au niveau de
consigne.
Utiliser le tableau suivant comme guide :
Description
Seuil de température de l'air
Seuil d'humidité
Limite inférieure de température
Période post-chauffage
Inspection périodique : il est recommandé d'inspecter et de tester tous les ans l'unité de commande ainsi que les circuits de câble chauffant.
