Les fils de la sonde de température doivent être considérés comme acheminant une tension secteur selon la norme VDE. Les
réglementations pertinentes relatives à l'installation doivent être respectées. Pour le schéma de connexion, voir section 6.
Dimensions :
35

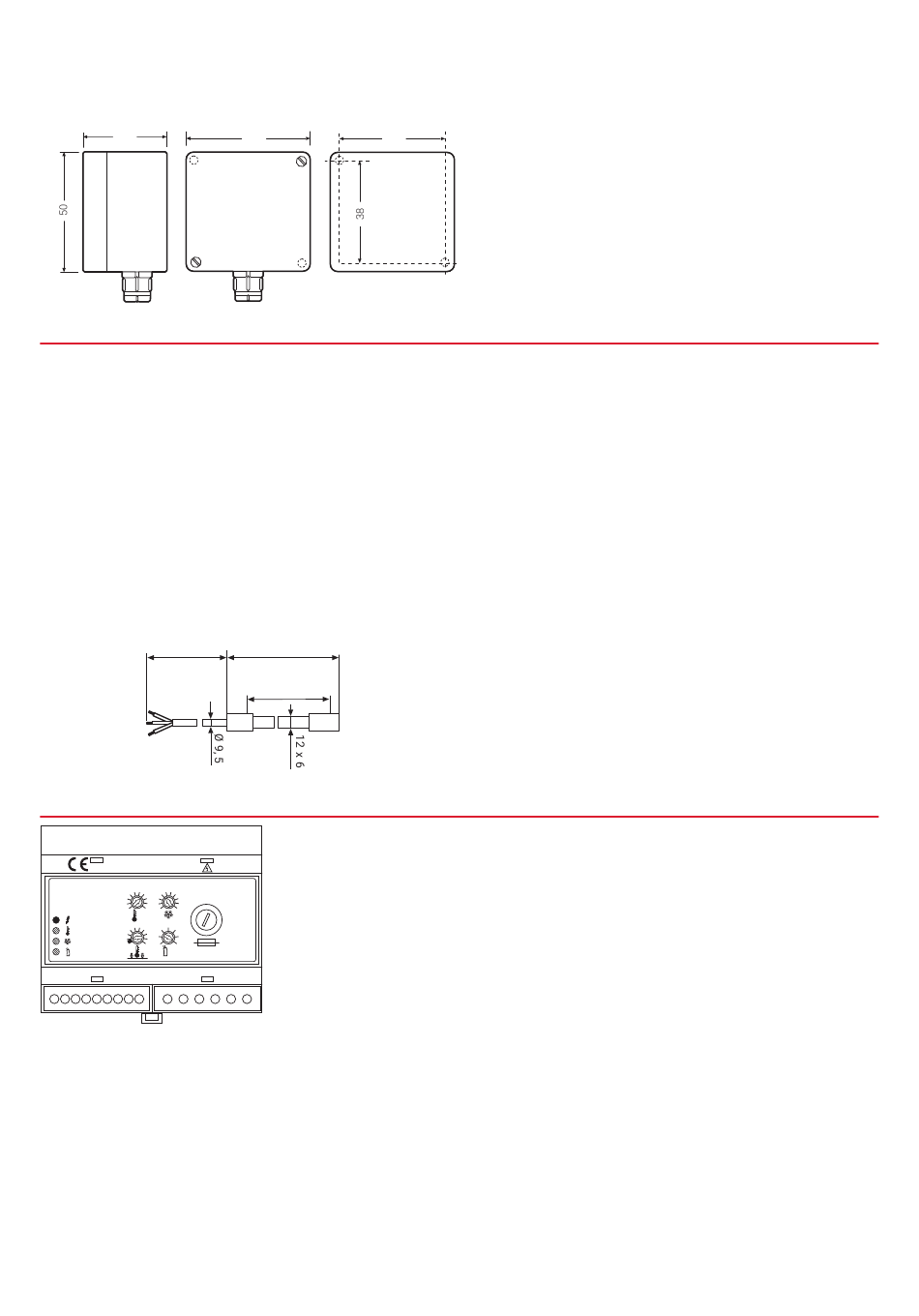

3. INSTALLATION ET DIMENSIONS DE LA SONDE D'HUMIDITÉ
Un positionnement adéquat de la sonde d'humidité est essentiel pour le fonctionnement correct et efficace du système de
déneigement.
La sonde d'humidité et le(s) câble(s) desservis / régulés par une même unité de commande doivent être positionnés dans la
même zone de toit. La sonde d'humidité est généralement installée dans une gouttière, au point le plus bas du système, à côté de
l'un des tuyaux d'évacuation. Il s'agit en général du dernier point de la gouttière au niveau duquel l'eau/la neige est évacuée, ce qui
assure le dégagement de toute la zone protégée avant la désactivation du système de chauffage. Le positionnement exact dépend
du bâtiment spécifique et des conditions météorologiques prévalentes. Si le système se désactive avant qu'une zone clé ne soit
désenneigée, la sonde doit être installée à cet emplacement. Pour installer la sonde dans la gouttière, utilisez les supports (Hard-46)
pour fixer la sonde à côté du câble chauffant, parallèlement à ce dernier. Assurez-vous que la sonde reste bien à plat et n'est pas en
contact avec le câble chauffant.
Le fil de connexion de la sonde d'humidité peut être prolongé jusqu'à un maximum de 100 m avec un diamètre de câble de 3 x
1,5 mm
. Pour le schéma de connexion, voir section 6.
2
Les fils de la sonde de température acheminent une tension secteur !
Dimensions :
4 m
4. FONCTIONNEMENT
AC 230V 50/60Hz
Relais: 10(4)A, AC 230V
IP 20
Alarm: 2(1)A, AC 230V
Raychem
1 2
5 6
0
3
4
7
–1
4
3
8
EMDR-10
–2
5
2
9
–3
6
1
10
C
–15
20 30 40
–20
–10
10
50
–25
–5
60
TEST
0
T315mA IEC127–2/V
C
min
PE PE PE 1 2 3 4 5 6
7
8
9
Raychem-DS-EU0011-ACS30EMDR10-FR-1805
52
40
650
Longueur de sonde active
500
L'unité de commande est dotée de quatre voyants LED indiquant les conditions de
fonctionnement, et de quatre cadrans pour le réglage des différents paramètres.
Do not open while energized
Nicht unter Spannung öffnen
Ne pas ouvrir sous tension
La température de l'air est mesurée à l'aide d'une sonde de température. Lorsque
la température de l'air chute en dessous de la valeur réglée au niveau de l'unité de
commande, le voyant LED jaune correspondant s'allume puis, au bout de 10 minutes
environ, la sonde d'humidité est activée.
Si de l'humidité est présente au niveau de la sonde, le voyant jaune correspondant
10
11
s'allume, le contrôleur transmet au module PCM un signal d'activation du dispositif de
chauffage et du voyant LED rouge. Le câble chauffant reste activé jusqu'à ce que
• la température de l'air augmente au-delà de la valeur de consigne
• l'humidité chute en dessous de la valeur de consigne
• la température de l'air chute en dessous de la limite inférieure de température réglée et
la période de post-chauffage s'est écoulée.
|
