Avertissement :
l
Le raccordement au réseau ne doit être effectué que par du personnel qualifié.
l
Les travaux sur l'appareil doivent impérativement être effectués hors tension.
l
Pas de mise sous tension sans raccordement à la terre.
l
Avant le raccordement, s'assurer que la tension d'alimentation correspond aux
valeurs indiquées sur la plaque signalétique.
l
Il est possible d'être en contact avec des composants conducteurs à travers les
aérations et les ouvertures latérales à l'arrière de l'appareil. De ce fait, ne pas y intro-
duire d'outils ou de fil de fer.

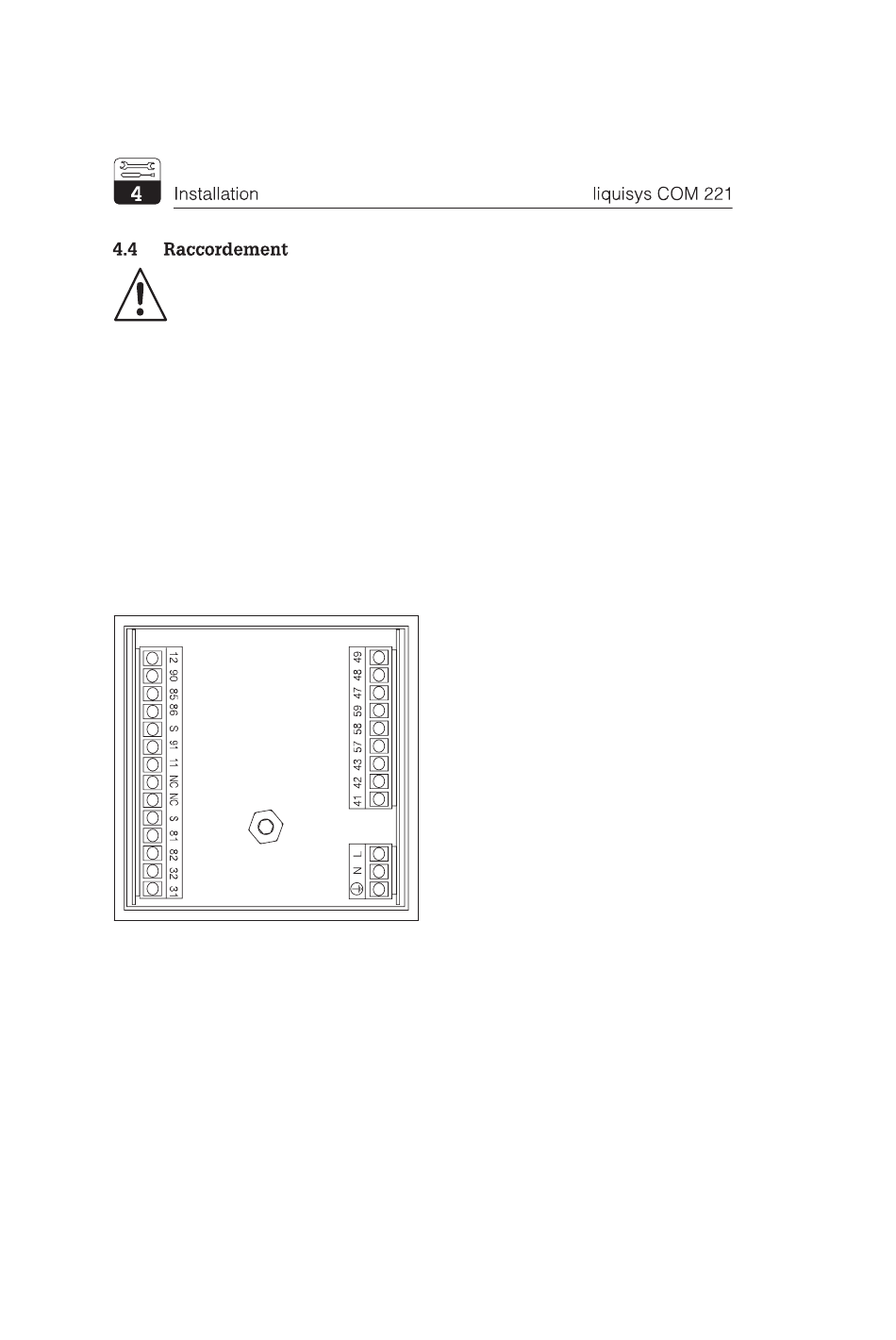

Fig. 4.2
Emplacement et désignation des bornes
de raccordement au dos de l'appareil
10
Raccordements de l'appareil
Les raccordements sont effectués au dos de
l'appareil.
l
Le capteur, la tension auxiliaire, l'entrée
HOLD et la sortie courant sont raccordées
au bornier embrochable amovible 14 pôles.
l
Les contacts seuil et le contact alarme sont
raccordés au bornier embrochable amovi-
ble 9 pôles.
l
La liaison au réseau est faite sur le bornier
embrochable amovible 3 pôles.
Section de raccordement max. 2,5 mm
Occupation des bornes, voir fig. 4.6
2
.
