DIRECTIVES D'INSTALLATIONS DES ALED 50W -150W AVEC
BRAS UNIVERSEL
Merci d'avoir acheté un luminaire de RC Lighting! Notre objectif est de concevoir des produits de la plus haute qualité, en mesure de faire correctement le travail. C'est pourquoi nous aimerions
connaître vos commentaires. Communiquez avec le service du marketing au 1 888 -722-1000 ou, par courriel, à l'adresse: marketing@rclighting.ca

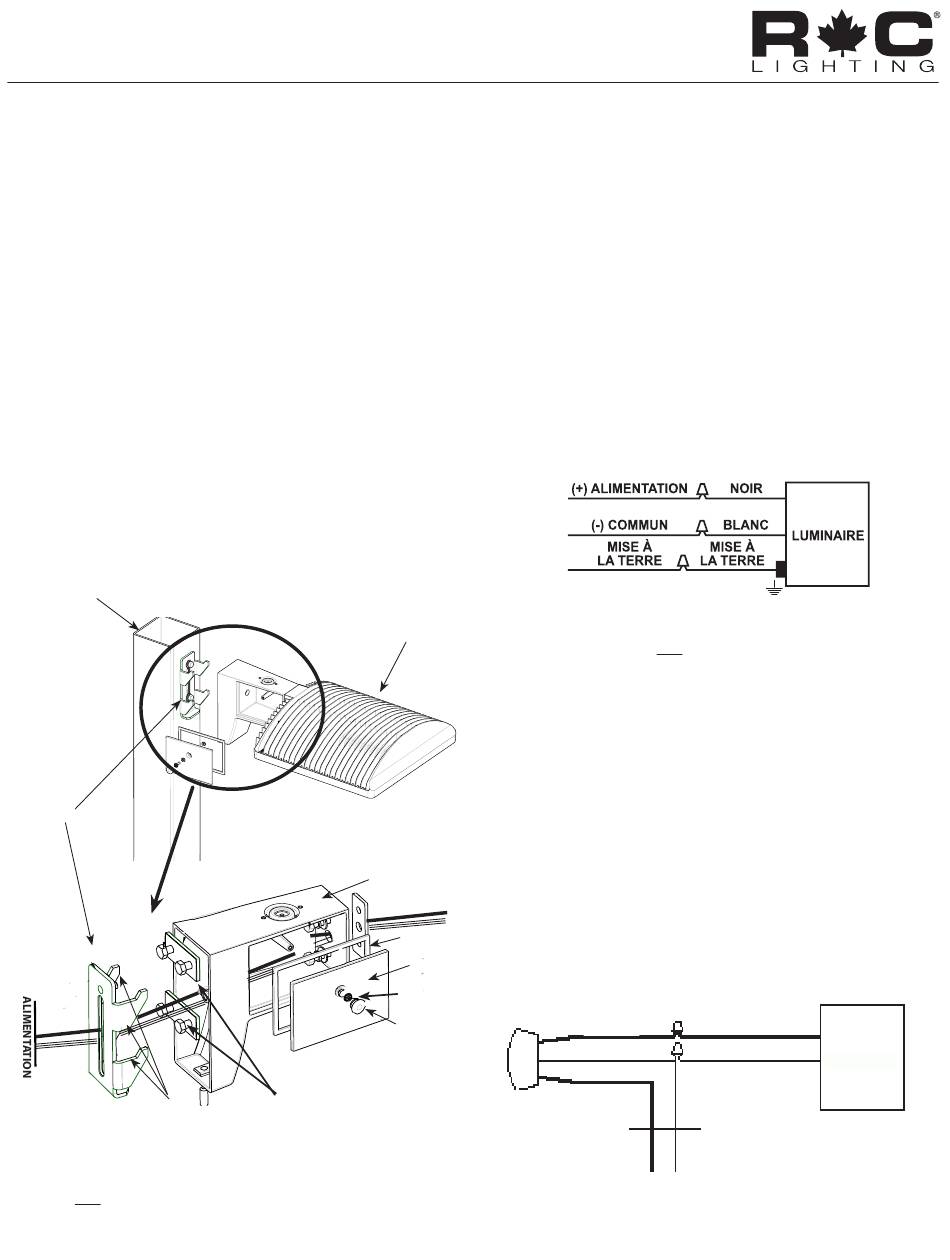

INSTALLATION DU LUMINAIRE SUR LE
POTEAU
1. Retirez le couvercle du bras.
2. Faites passer les fils d'alimentation déjà sortis du poteau
dans le support, puis dans le bras.
3. Faites les branchements nécessaires à l'intérieur du bras
et attachez les fils pour réduire la tension exercée sur
ceux-ci.
4. Faites glisser les plaques de suspension métalliques à
l'arrière du bras sur les crochets de montage du support
sur le poteau pour y fixer le luminaire.
5. Remettez en place le couvercle du bras. Assurez-vous
que le joint du couvercle du bras est bien en place.
Serrez les vis, puis ajoutez les bouchons. Fixez le
capuchon du poteau. Serrez la vis de réglage au bas du
bras.
Poteau (non fourni)
Support
crochets de
montage
FIG.4
Luminaire
Bras
joint du couvercle
du bras
Couvercle du Bras
Vis
Buchons
plaques de suspension
métalliques
CÂBLAGE MARCHE/ARRÊT
Le régulateur universel permet le fonctionnement à des
tensions distinctes entre 120 volts et 277 volts, à 50 ou
60 Hz. Les appareils commandés avec le suffixe (/347V)
conviennent à une tension de 347 V, 60 Hz. Sans réglage
d'intensité, suivez le schéma de câblage de la Figure 5
1. Raccordez le conducteur noir du luminaire au conducteur
d'alimentation positif (+).
2. Raccordez le conducteur blanc du luminaire au
conducteur négatif (-).
3. Raccordez le fil de terre du luminaire au fil de mise à la
terre de l'alimentation.
FIG.5
INSTALLATION DE LA PHOTOCELLULE
Branchez la photocellule comme illustré ci-dessous (Fig.6).)
1.
Retirez le bouchon de fermeture sur la boîte de
montage
murale.
2.
Installez la photocellule et les fils conformément au
schéma.
3.
Utilisez une photocellule adaptée à la tension
d'alimentation.
ROUGE
BLANC
NOIR
PHOTOCELLULE
ALIMENTATION
NOIR
BLANC
LUMINARE
FIG.6
