Lochinvar SHIELD SWR125 Manuel D'installation page 9

1
Emplacement du chauffe-eau

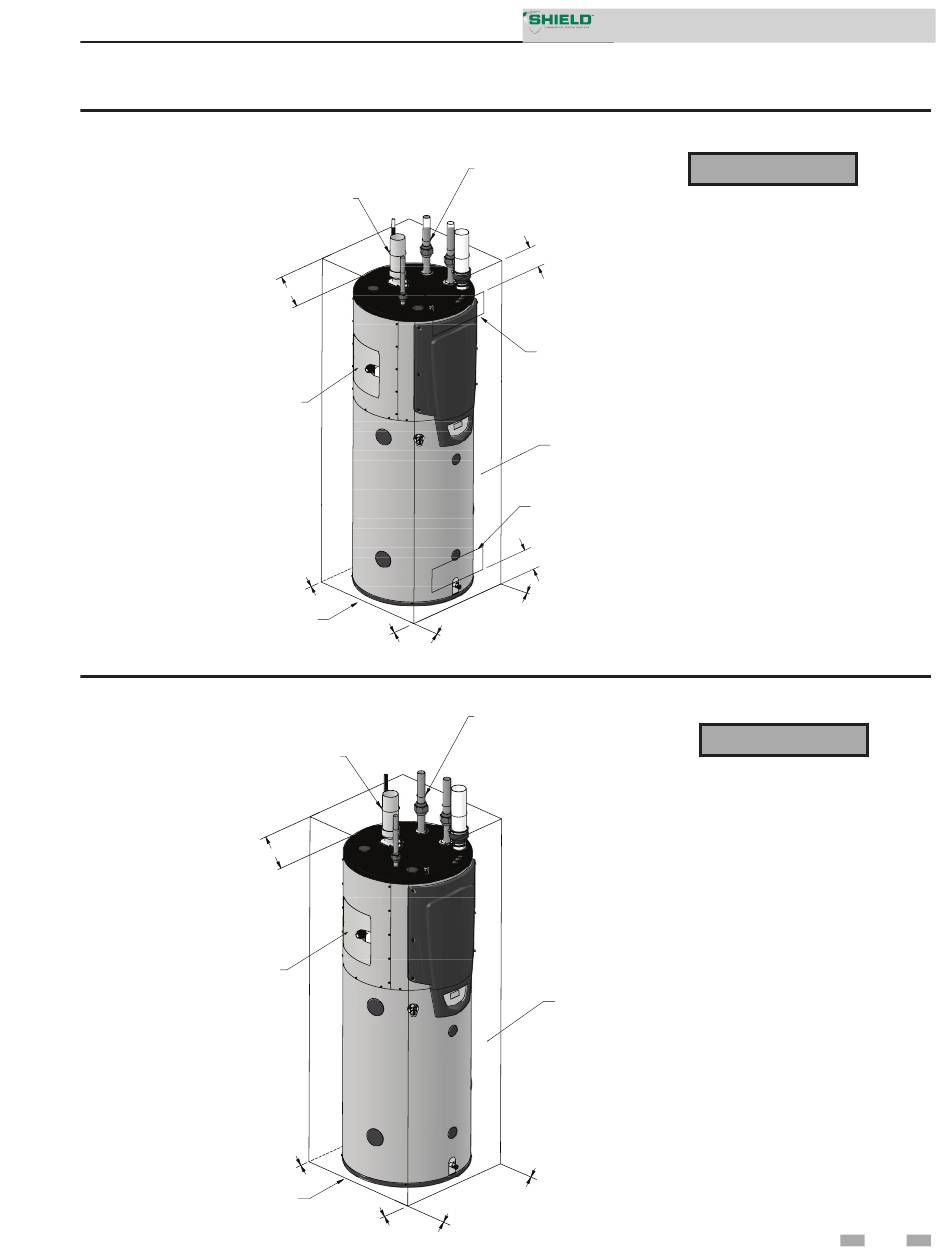

Figure 1-1 Installation dans un placard - Distances de dégagement minimales
PANNEAU
D'ACCÈS À LA
POMPE
PLANCHER COMBUSTIBLE
Figure 1-2 Installation dans une alcôve - Distances de dégagement minimales
MINIMUM CLEARANCE
PUMP ACCESS
COVER
FLOOR COMBUSTIBLE
1/4" (6 MM)
DÉGAGEMENT MINIMUM,
CONDUIT D'EAU CHAUDE
0"
0"
ARRIÈRE
AVANT
0"
0"
1" (25.4 MM)
AROUND VENT PIPE
0"
0"
REAR
FRONT
0"
0"
(suite)
1/4" (6 MM)
DÉGAGEMENT MINIMUM,
CONDUIT D'EAU CHAUDE
6"
OUVERTURES
D'APPORT D'AIR
PORTE FERMÉE
OUVERTURES
D'APPORT D'AIR
6"
CÔTÉ DROIT
0"
DIR #2000586144
CÔTÉ GAUCHE
1/4" (6.35MM)
MINIMUM CLEARANCE
AROUND HOT WATER PIPES
OPEN FRONT
RIGHT
0"
LEFT
DIR #2000586144
Manuel d'installation et d'entretien
⚠ AVERTISSEMENT
Dans le cas d'une installation
dans un placard, les conduits de
ventilation doivent être fabriqués
en CPVC, en polypropylène ou en
acier inoxydable, des matériaux qui
résistent aux températures élevées.
Le non-respect de cet avertissement
peut causer un incendie pouvant
entraîner de graves blessures ou la
mort.
DÉGAGEMENTS
D'ENTRETIEN
RECOMMANDÉS:
Au-dessus - 18" (457 mm)
Côtés -
Avant -
⚠ AVERTISSEMENT
Dans le cas d'une installation
dans une alcôve, les conduits de
ventilation doivent être fabriqués
en CPVC, en polypropylène ou en
acier inoxydable, des matériaux
qui résistent aux températures
élevées. Le non-respect de cet
avertissement peut causer un
incendie pouvant entraîner de
graves blessures ou la mort.
DÉGAGEMENTS D'ENTRETIEN
RECOMMANDÉS:
Au-dessus - 18" (457 mm)
Côtés - 24" (610 mm)
Avant - 24" (610 mm)
24" (610 mm)
24" (610 mm)
9
