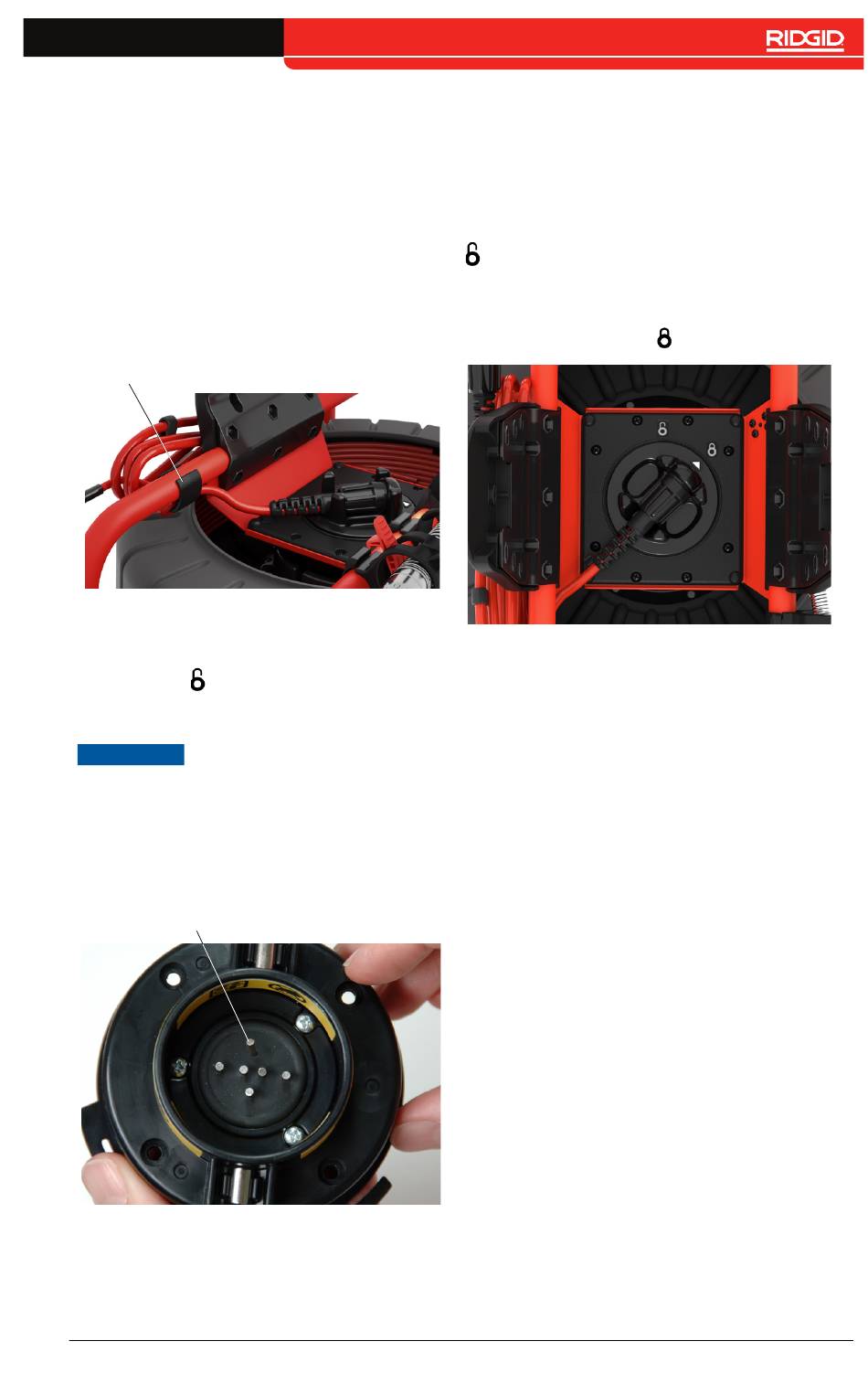

Retrait du câble du système
Débranchez le câble système du moniteur
de rapports et retirez le moniteur du sys-
tème d'amarrage�
Déroulez le câble système des enroule-
ments de câble�
Retirez l'ancrage du câble du cadre et
décrochez le câble système du crochet du
cadre�
Ancrage de câble
Tournez la bague de glissement du cadre
dans le sens antihoraire jusqu'à la position
déverrouillée �
Tirez droit devant�
AVIS
Ne touchez pas les broches
de contact à l'intérieur de la
bague de glissement du
cadre� La mise sous con-
trainte des broches de con-
tact peut entraîner leur rup-
ture�
Broche de contact brisée
Installation du câble système
Pour installer le câble système, suivez ces
étapes :
Alignez la flèche sur la bague de glissement
du cadre avec le symbole de déverrouillage
sur le cadre et insérez la bague de glisse-
ment du cadre dans sa cavité�
Tournez la bague de glissement du cadran
en position verrouillée
Accrochez le câble du système dans le cro-
chet du cadre et encliquetez l'ancrage du
câble dans le cadre�
Enroulez le câble système autour des en-
roulements de câble�
Compact M40 – Français – 13
�
