Système d'amarrage
CS6x Versa
AVERTISSEMENT
Ne portez pas le Compact M40 par le cadre
de support du moniteur ou sa béquille�
Sinon, vous risqueriez de désengager la
poignée d'amarrage du moniteur du sys-
tème d'amarrage et de provoquer des
dommages matériels et/ou des blessures
graves�

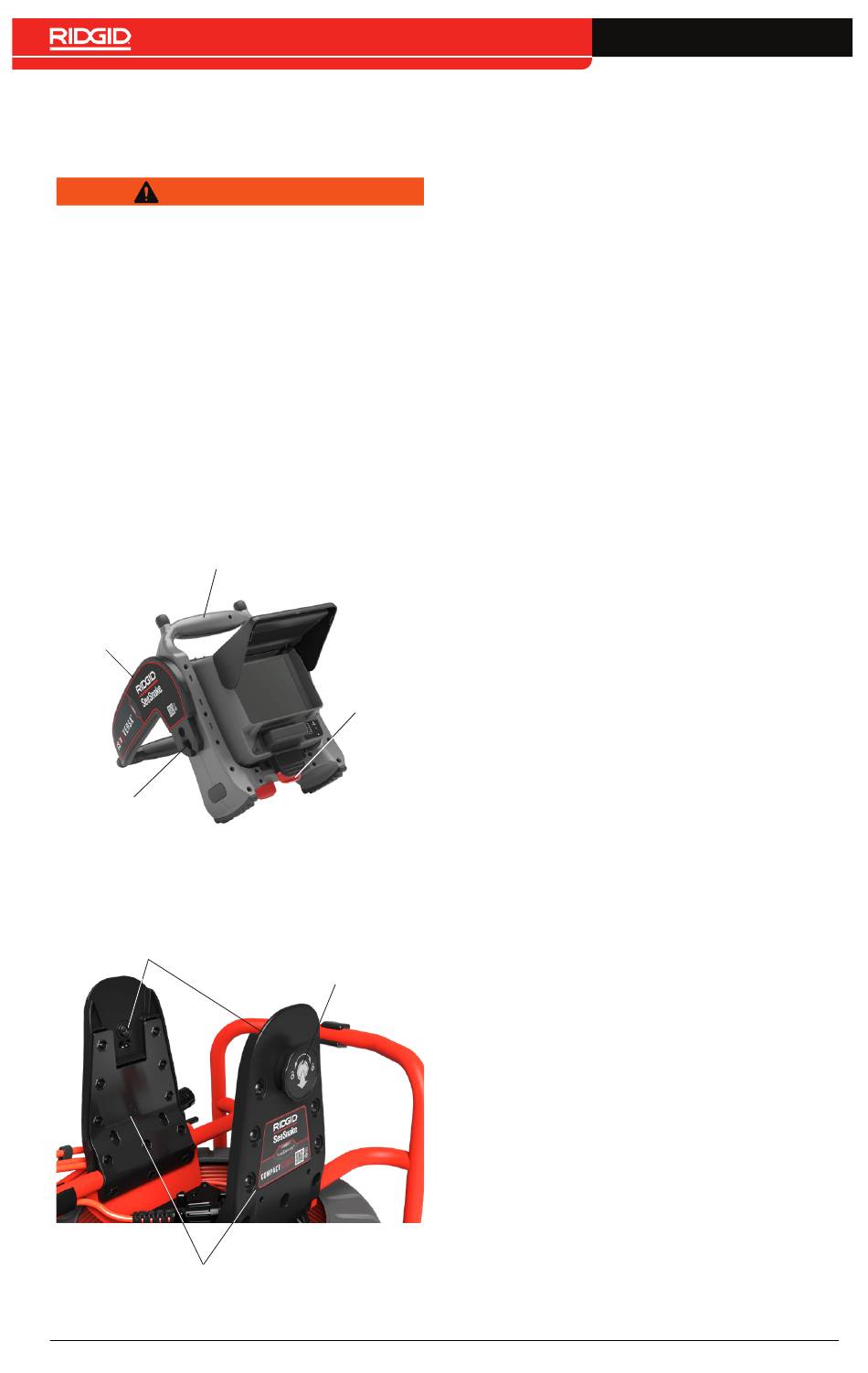

Montage du moniteur
1� Tournez les joints d'amarrage sur les
côtés de la poignée d'amarrage de
manière à ce que les ouvertures soient
dirigées vers le bas�
Cadre de support
Béquille
Joints
d'amarrage
2� Centrez le CS6x Versa sur les ailettes
d'amarrage et alignez les joints d'ama-
rrage avec les rotules d'articulation�
Fiches de joint
Bouton d'ouverture rapide
Ailerons d'amarrage
12 – Français – Compact M40
3� Poussez fermement le moniteur vers le
bas dans le système d'ancrage jusqu'à
ce que vous sentiez que le moniteur se
verrouille en place�
Retrait du moniteur
1� Placez le Compact M40 de manière à
pouvoir saisir les deux boutons de ser-
rage rapide�
2� Tirez les deux boutons vers l'extérieur
et éloignez-les des ailettes d'amar-
rage� En effectuant le même mouve-
ment que lors du retrait des boutons,
tournez ces boutons ensemble dans
l'une ou l'autre direction pour désen-
gager les verrous�
Remarque : les verrous sont désen-
gagés lorsque les repères jaunes sont
visibles sous les boutons.
3� Saisissez
et tirez le moniteur de rapports
numériques vers le haut�
Clips de
support
la
poignée
d'amarrage
