Raccordement électrique
Entrée numérique (entrées électives)
L' e ntrée numérique peut délivrer jusqu' à quatre variables mesurées à la sortie analogique.
Options de configuration :
Sortie analogique active
Voie 1
Voie 2
Voie 3
Voie 4
REMARQUE
Interférence à l'entrée numérique
Si l' a ppareil est mal raccordé, cela peut avoir un impact sur son intégrité fonctionnelle.
‣
Si l' e ntrée numérique est utilisée, raccorder les entrées numériques "0" et "1" à la terre de signa-
lisation.
1
0
1

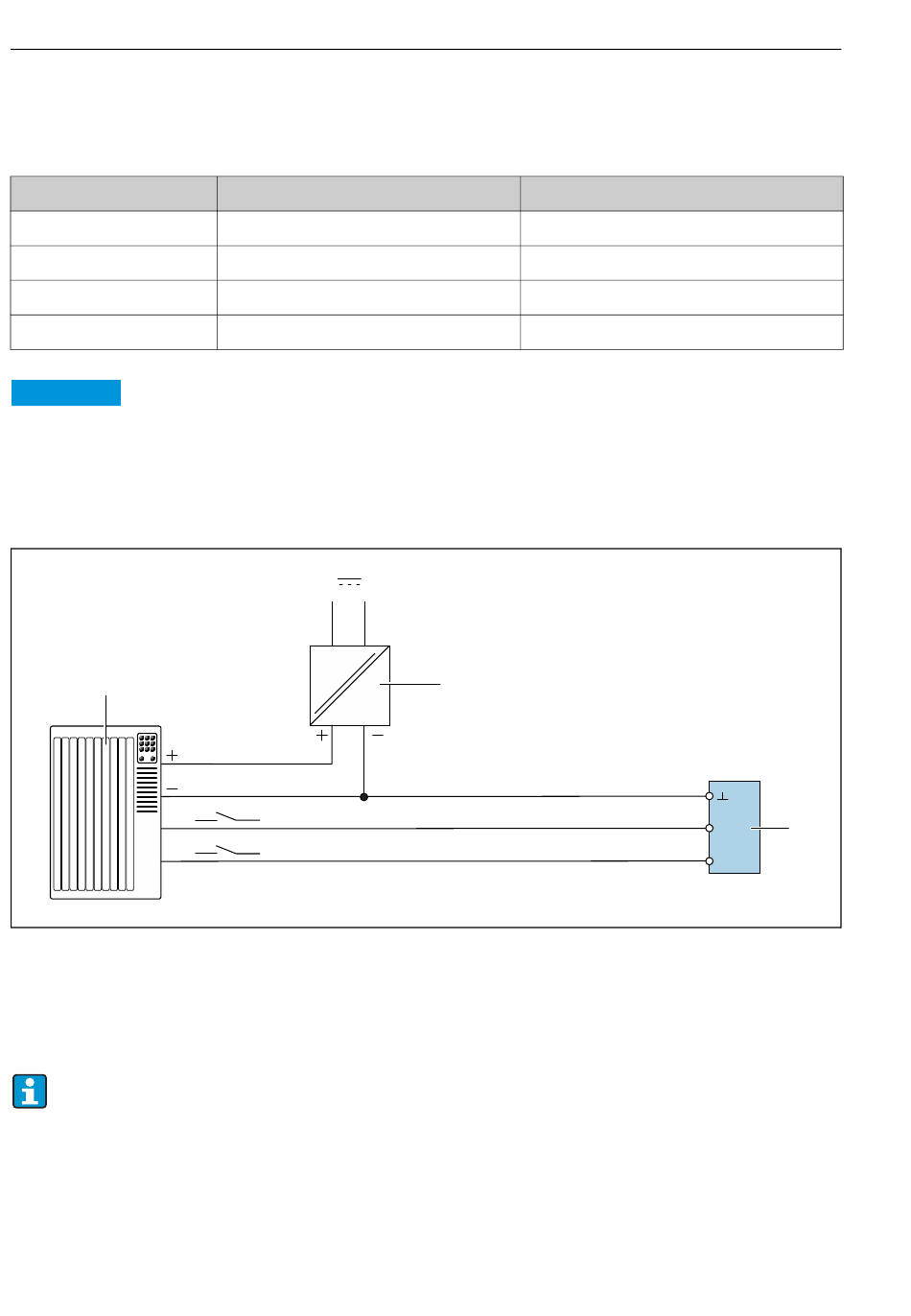

Fig. 10: Exemple de raccordement de l' e ntrée numérique
1 Système/automate avec entrée tout ou rien (par ex. API)
2 Alimentation
3 Transmetteur
Si le transmetteur est raccordé comme illustré dans l' e xemple, les sorties ne sont plus
isolées galvaniquement.
18
Entrée numérique "0"
Ouvert
Terre
Ouvert
Terre
2
Teqwave F/I
Entrée numérique "1"
Ouvert
Ouvert
Terre
Terre
0
1
Endress+Hauser
3
A0035462
