Exigences Liées À L'unité D'alimentation; Affectation Des Bornes - Endress+Hauser Teqwave F/I Instructions Condensées

Raccordement électrique
5.1.2 Exigences liées à l'unité d'alimentation
Tension d'alimentation
Alimentation

5.1.3 Affectation des bornes

Borne Affectation
V+
24 V DC
V-
+
0 à 10 V ;
4 à 20 mA
-
0 output
sélection
1
alarm
max. 50 V, 1 A
Sortie courant 4 à 20 mA
1

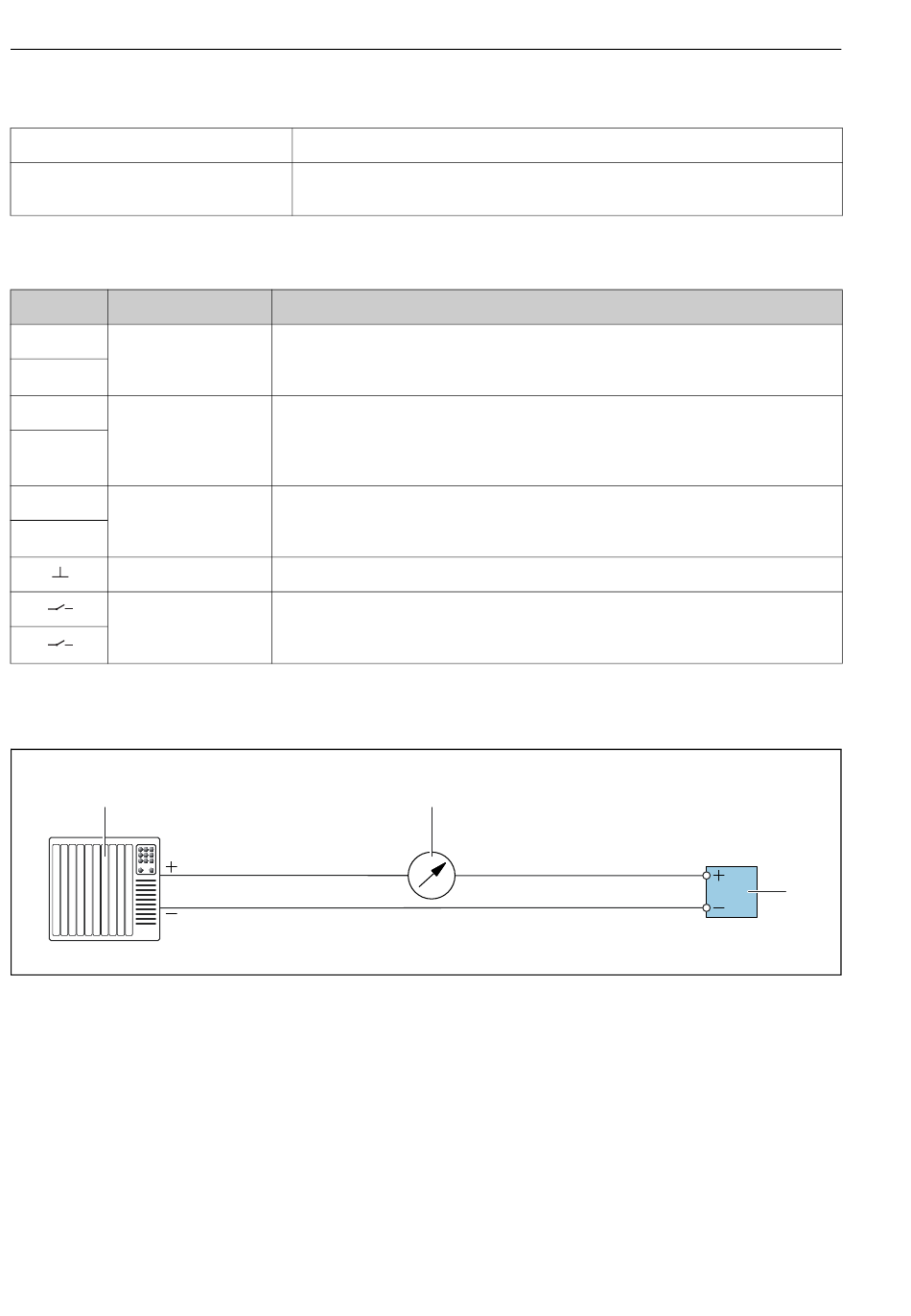

Fig. 7: Exemple de raccordement pour la sortie courant, active, 4 à 20 mA
1 Système/automate avec entrée courant (par ex. API)
2 Afficheur analogique : charge limite 500 Ω
3 Transmetteur
16
DC 24 V (tension nominale : DC 18 à 35 V)
Il convient de contrôler que l' a limentation respecte les exigences de sécurité
(par ex. PELV, SELV).
V
in Tension d' a limentation
out
Sortie analogique
Entrée numérique
Masse signal
Sortie relais
2
4 à 20 mA
Teqwave F/I
3
A0028758
