Des informations complémentaires sont fournies dans le guide d'utilisation des réseaux HART,
voir Bibliographie /10/ (Page 439).

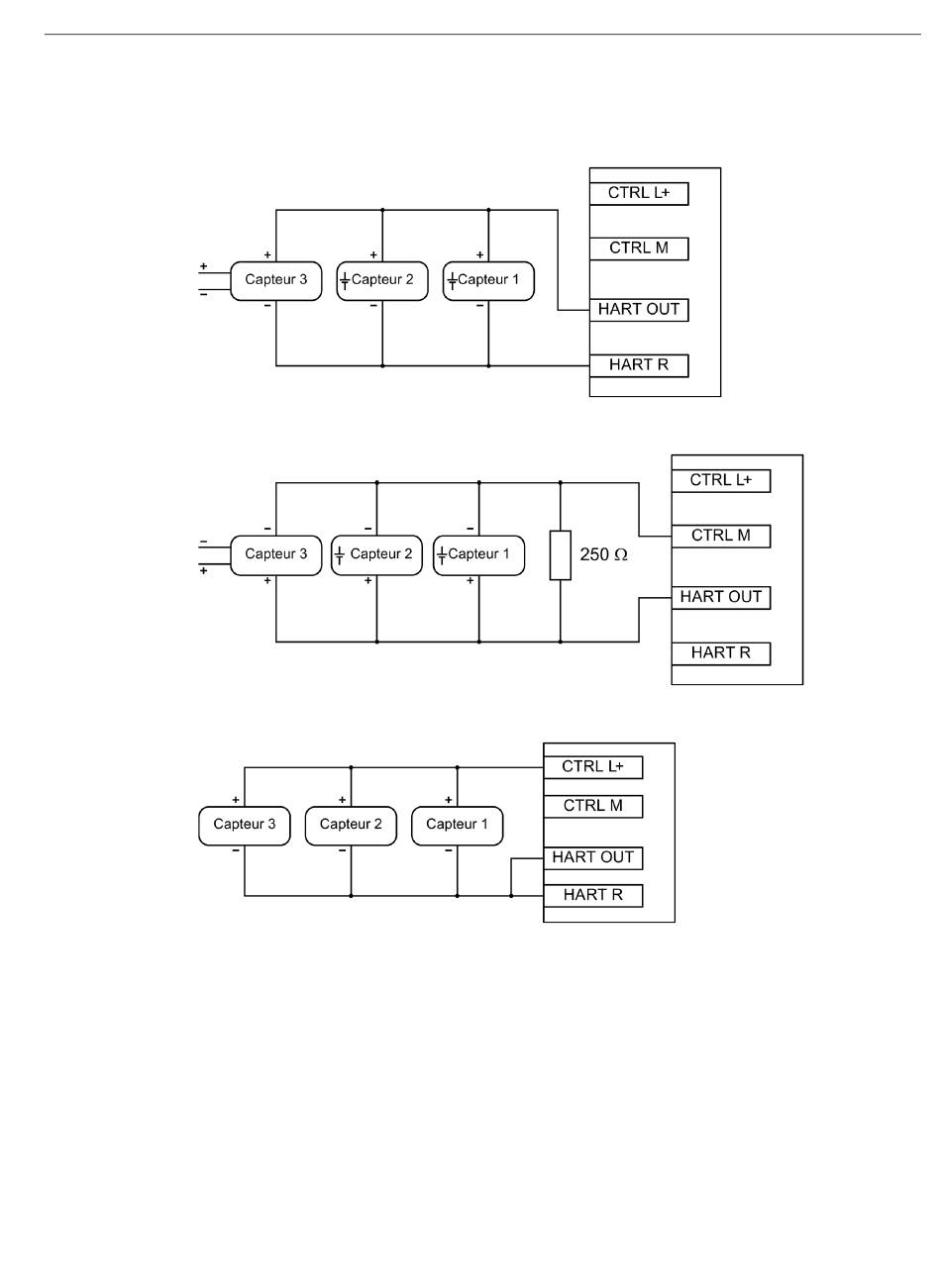

Figure 5-2
Figure 5-3
Figure 5-4
SIMATIC RTU3030C/RTU30x1C
Instructions de service, 09/2022, C79000-G8977-C382-09
Connexion de capteurs actifs à propre alimentation et résistance interne
Connexion de capteurs actifs à propre alimentation et résistance externe
Connexion de capteurs passifs alimentés par carte d'extension, à résistance interne
Montage, connexion, mise en service, démontage
5.3 Connexion
