Tecnoalarm TP14/R Manuel Pour L'installateur page 8

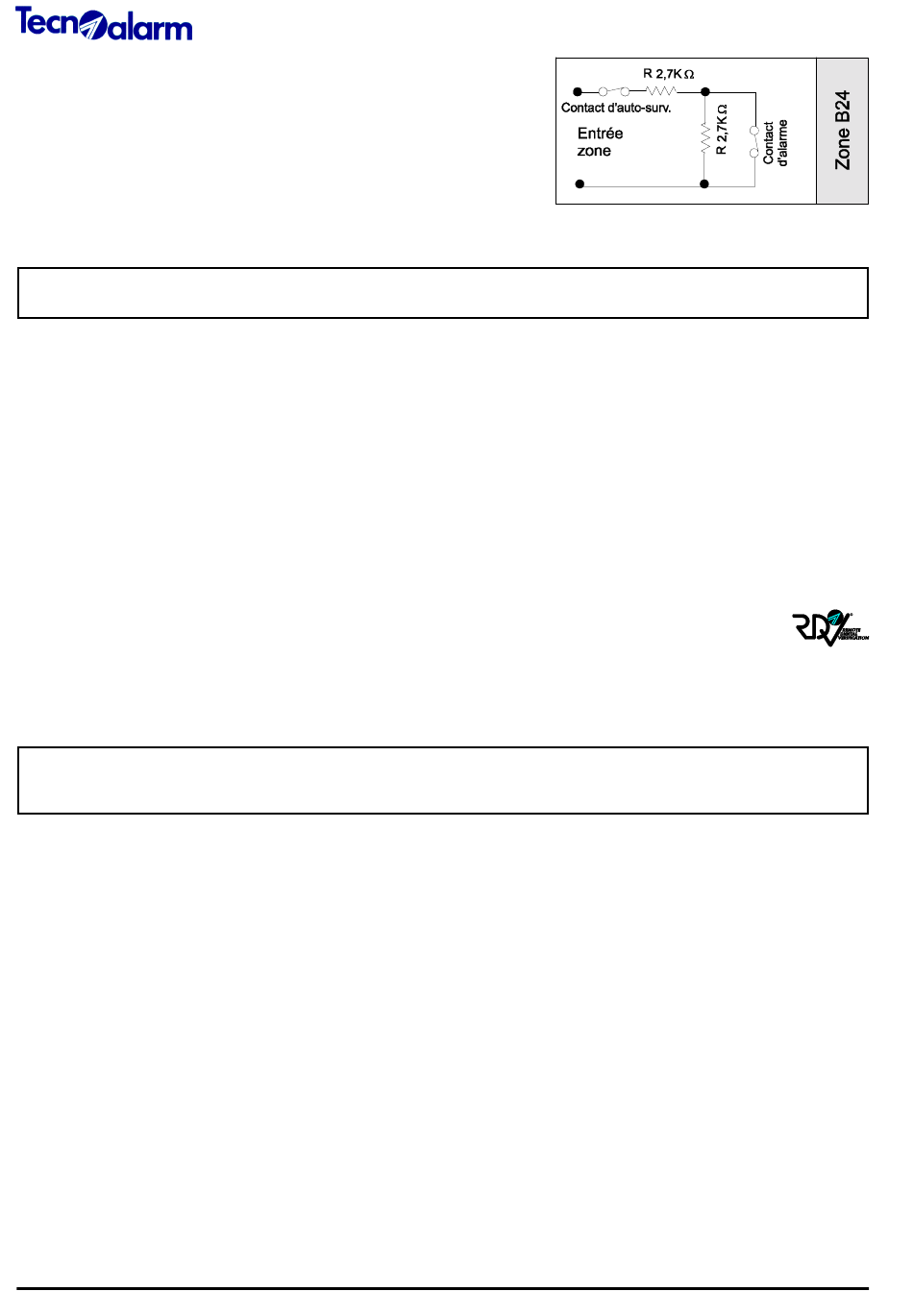

! Zone à double équilibrage (B24)
Repos = minimum 2000Ω, nominale 2700Ω, maximum 4000Ω
AS de zone = inférieure à 2000Ω, supérieure à 7400Ω
Alarme = minimum 4000Ω, nominale 5400Ω, maximum 7400Ω
! Zone Radio (RAD)
La zone Radio est une zone spéciale à laquelle peuvent être
associés uniquement des détecteurs ou dispositifs radio.
1.2.1.3 FILTRES DE ZONE
A chacune des entrées de zone peut être associé un filtre spécifique de
façon à obtenir la meilleure réponse en fonction du type de détecteur
raccordé.
V ATTENTION W
La centrale d'alarme est livrée avec toutes les zones programmées en BIL et avec un filtre (FIL) de 400ms.
! Filtre programmable (FIL)
Le filtre FIL permet d'attribuer à la zone un temps de réponse avec les valeurs suivantes: 100 millisecondes,
400 millisecondes, 1 seconde, ou 2 secondes. Le microprocesseur vérifie que sur l'entrée de zone, l'ouverture du
contact est d'une durée minimum égale à celle programmée. Seules les ouvertures du contact pour une durée
supérieure à celle programmée seront signalées.
! Filtre comptage (COM) pour contacts à corde
Le filtre comptage attribue à la zone un temps de réponse de 2 millisecondes. La programmation du comptage
d'impulsions permet de compter, en une minute, le nombre d'ouvertures/fermetures qui se sont produites sur
l'entrée de zone. L'alarme est reconnue quand le nombre d'impulsions comptées correspond à la valeur
programmée. Le nombre d'impulsions à compter en une minute peut être programmé selon les valeurs suivantes:
2 ouvertures, 4 ouvertures, 8 ouvertures ou 16 ouvertures
! Filtre inertiel (INE) pour détecteurs inertiels
Il est possible de programmer le temps de réponse du filtre selon les valeurs suivantes: 12 millisecondes, 24
millisecondes, 36 millisecondes ou 48 millisecondes. L'intégration effectuée par le microprocesseur permet de
suivre les variations instantanées du détecteur inertiel ou à vibration et de les comparer au type de réponse
programmé.
! Filtre doppler (DOP) pour détecteurs RDV (Remote digital verification)
Ce filtre peut être utilisé uniquement pour les zones câblées (non radio) sur lesquelles sont raccordés
des détecteurs RDV. La réponse du filtre peut être programmée comme 03 (très sensible), 05 (sensible), 07
(peu sensible), 10 (dur).
! Filtre radio (IrR) pour détecteurs radio (uniquement IR100)
Le temps de réponse dépend de la programmation du détecteur parmis une série de cavaliers. Le détecteur se
réinitialise automatiquement après environ 2 minutes.
V ATTENTION W
Depuis la zone 1 à la zone 12, si les zones sont programmées en radio, les filtres ( comptage,inertiel,doppler )
ne peuvent pas être utilisées.
1.2.1.4 NOMBRE DE CYCLES D'ALARME
Pour chaque alarme relevée, il est possible de définir le nombre de cycles que la centrale devra effectuer. Il est
possible de programmer la centrale pour effectuer 1, 4, 8 ou 16 cycles d'alarme.
1.2.1.5 SORTIES D'ALARME
! 2 sorties sirènes (intérieure/extérieure)
Les deux sorties sirène (intérieure/extérieure) sont activées par la même commande d'alarme avec un temps
d'intervention préétabli. Les sirènes extérieures sont actives pour max. 3 minutes, après elles se désactivent
automatiquement. Pour les sirènes intérieures, par contre, on peut programmer un temps d'activation supérieur à
3 minutes.
! 1 sortie logique (PGM)
La sortie logique (PGM) peut être raccordée aux dispositifs extérieurs (transmetteurs téléphoniques,
transmetteurs radio etc).
Association des sorties aux zones
L'association des sorties aux zones d'entrée est établie en phase de programmation en choisissant parmi les
possibilités suivantes:
! Sorties sirènes (SIR)
Les relais des sirènes (intérieure et extérieure) sont activés à la reconnaissance de l'alarme sur la zone.
! Sortie PGM (PGM)
La sortie logique PGM est activée à la reconnaissance de l'alarme sur la zone.
! Sorties sirènes + PGM (S/P)
Les sorties sirènes (intérieure et extérieure) et la sortie logique PGM sont activés à la reconnaissance de l'alarme
sur la zone.
Page 1-2
Fonctions de la Centrale -TP14/R
