1.9 RECONNAISSANCE DES ALARMES

Les entrées de zone, l'entrée d'auto-surveillance et l'entrée agression sont
constamment contrôlées par le microprocesseur de la centrale qui, selon la
programmation active les relais pour les sirènes, les sorties logiques ou bien la
transmission téléphonique (si habilitée).
La visualisation des alarmes zone est fournie par les leds rouges sur la console
(fig. 6) avec la logique suivante:
» Led clignotante = alarme en cours (centrale en service)
» Led toujours allumée = mémoire d'alarme (centrale hors service)
Ensuite les différents types d'alarme reconnus par la centrale sont analysés.
1.9.1 ALARME ZONE
L'alarme zone est relevée seulement si la centrale est en service et seulement sur les zones habilitées, si un contact
de zone s'ouvre ou est déséquilibré. Selon la programmation de la zone (instantanée ou retardée) l'alarme est
activée immédiatement ou à la fin du temps de sortie/entrée programmé. Elle est exclue automatiquement après un
nombre de cycles d'alarme définis. Le temps d'alarme est défini comme "temps d'alarme sirène pour alarme zone". A
la reconnaissance et pour toute la durée de l'alarme, la led de zone correspondante clignote. En cas d'alarme zone,
les dispositifs suivants peuvent être activés:
! Les sirènes (intérieure et extérieure)
! La sortie logique PGM
! L'interface téléphonique
1.9.1.1 ALARME TECHNIQUE
Centrale en service
L'alarme technique est activée par la ou les zones techniques. C'est une alarme instantanée similaire à l'alarme zone
mais en plus des sorties programmées pour la zone concernée, la sortie logique TECN est activée. Le temps
d'alarme est défini comme "temps d'alarme sirène pour alarme technique".
Centrale hors service
La zone technique est toujours habilitée. En cas d'alarme technique, si la centrale est au repos, seule la sortie
logique TECN est activée.
1.9.1.2 PREALARME
S'il n'y a pas de zone technique, la sortie TECN peut être utilisée comme sortie préalarme. La signalisation de
préalarme est activée par les entrées retardées et peut consiste en une signalisation acoustique/lumineuse
(clignotant/sirène) pendant le temps d'entrée.
La sortie logique TECN est activée à l'ouverture d'une entrée retardée et désactivée quand l'alarme se déclenche ou
quand la centrale est mise hors service.
1.9.1.3 ALARMES COINCIDENTES
A la reconnaissance d'une variation sur une des zones faisant partie du groupe de zones coïncidentes, la centrale
active un compteur de 15 minutes et vérifie deux conditions:
! Le détecteur sur la zone en alarme est inhibé pendant 6 secondes. Si après 6s et pendant 15 minutes, une
nouvelle variation est reconnue sur le même détecteur, l'alarme est activée sur la zone (double impulsion).
! Si pendant 15 minutes, il y a une variation sur un autre détecteur, l'alarme est activée immédiatement.
L'activation de la sortie d'alarme (sirènes ou PGM) et sa durée suivent les valeurs programmées pour les zones sur
lesquelles l'alarme a été reconnue.
1.9.1.4 RETARD SIRENES POUR ALARME ZONE
L'activation des sirènes pour alarme zone peut être retardée de 10s à 9min. 50s (commande installateur 1 option 2 -
Rép = xx:xx).
Le retard sirènes pour alarme zone est déduit du temps de sonnerie sirènes. Si le retard programmé est égal ou
supérieur au temps de sonnerie sirènes, les sirènes ne sonnent pas. Le retard n'est pas valide pour la sortie PGM.

1.9.2 ALARME AUTO-SURVEILLANCE DE ZONE

C'est une alarme instantanée habilitée 24 heures qui est commandée par les entrées de zone programmées comme
entrées à double équilibrage ou par des détecteurs raccordés sur les zones radio. L'alarme est activé en cas de:
! Auto-surveillance de zone (résistance d'entrée entre 7400Ω et infini ou
court-cicuit)
! Activation du contact d'auto-surveillance du détecteur
! Alarme supervision d'un détecteur radio
A la reconnaissance de l'alarme, la centrale se comporte de la façon suivante:
» La led rouge auto-surveillance de zone est clignote (fig. 7)
» L'événement est enregistré dans la mémoire événements et horodaté
» Les sirènes intérieures et extérieures sont activées
Si la centrale est hors service, seule la sirène intérieure est activée et la led auto-surveillance de zone et la led de
zone clignotent pendant la durée de l'alarme.
Le temps d'alarme est défini "temps d'alarme sirène pour auto-surveillance".
.
V ATTENTION W
La centrale ne peut pas être mise en service si une alarme auto-surveillance de zone est active. A chaque
tentative de mise en service, sur l'afficheur apparaît AS. Il faut éliminer la cause de l'alarme.
Page 1-12

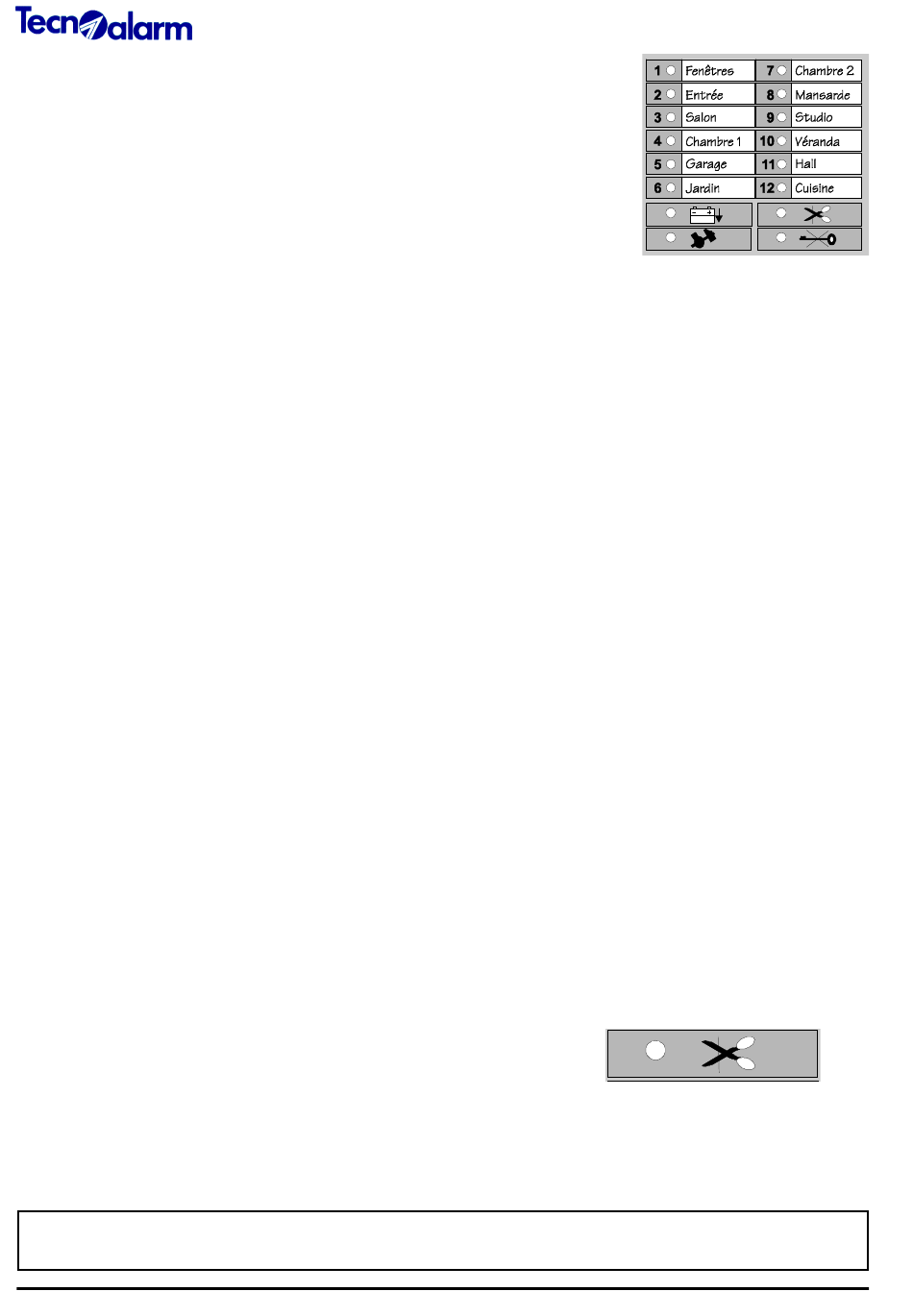

Fig. 6
Fig. 7
Fonctions de la Centrale -TP14/R
