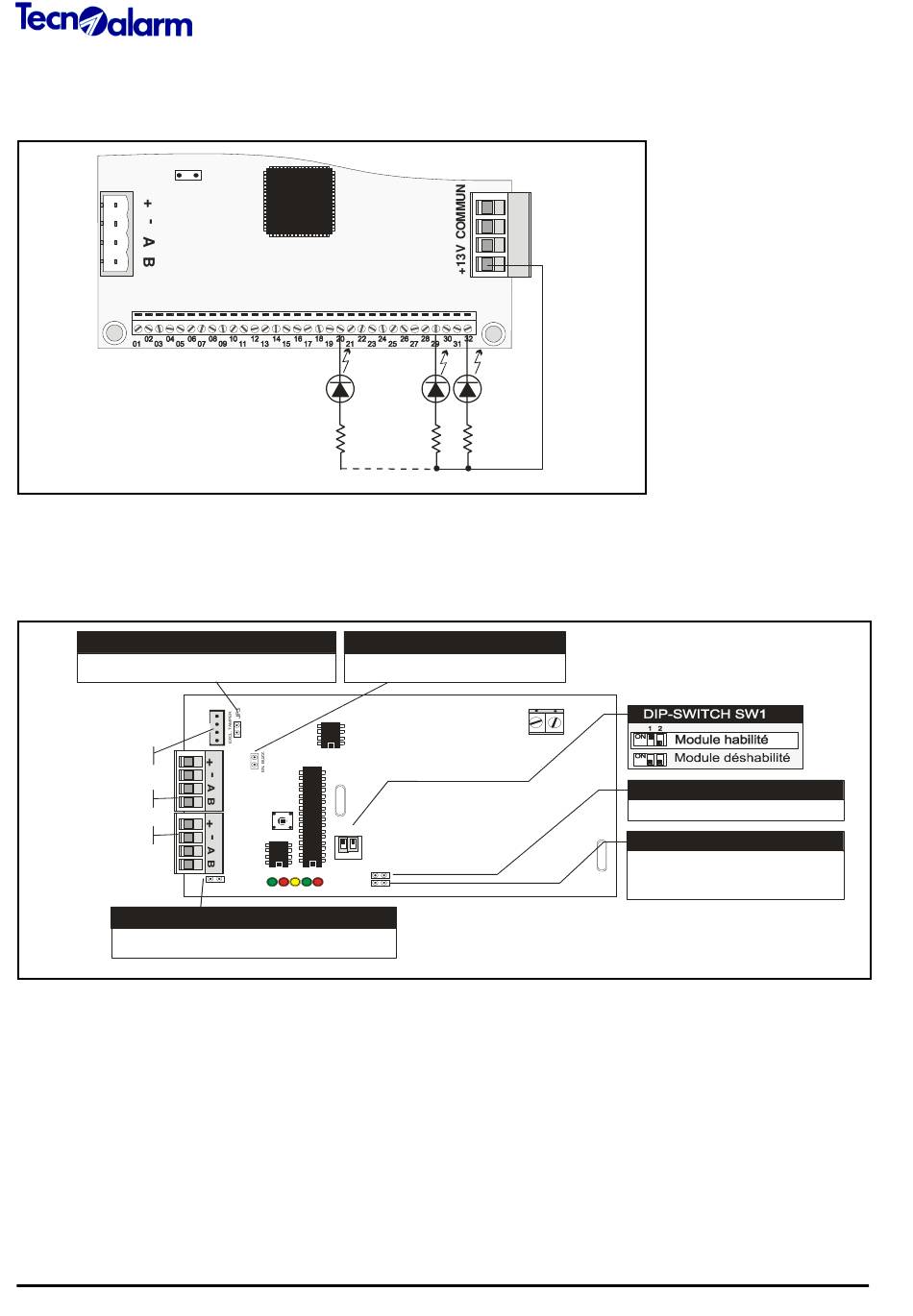

2.10.3 EXEMPLE DE REALISATION D'UN PANNEAU SYNOPTIQUE
En utilisant les leds, il est possible de créer un panneau synoptique pour visualiser les états des sorties de la carte.
La carte dispose d'une tension d'alimentation de 13,8V (bornes 13,8V communes), et pour éviter de claquer les leds, il
faudra placer la résistance comme indiqué ci-contre.
Fig. 35

2.11 RECEPTEUR RADIO (OPTION)

Le RX100/32 est une carte réceptrice radio de 32 canaux (option) appartenant à la famille des produits "SANS FIL"
(raccordement sans fil avec transmission radio) qui permet d'étendre les entrées de la centrale jusqu'à 12 zones. La
carte électronique (fig. 36) est placée dans un boîtier thermoplastique, elle doit être raccordée à la ligne sérielle RS485
de la centrale d'alarme et habilitée par le cavalier JP2. Il faut habiliter le module par le dip-switch SW1.
Cavalier JP3
En place = auto-surveillance exclue
enlevé = auto-surveillance habilitée
Entrée
auto-surveillance
Ligne sérielle
RS485
Ligne sérielle
RS485
En place seulement sur le dernier module
raccordé par la ligne sérielle
Le récepteur radio, quand il est raccordé à une centrale TP14/R, permet de mémoriser jusqu'à 12 dispositifs radio
(détecteurs/contacts). Chaque dispositif sans fil est caractérisé par un numéro de série et un code qui en identifient la
typologie (infrarouge, contact reed, détecteur à comptage, détecteur inertiel etc.). Les informations relatives aux
dispositifs mémorisés sont emmagasinées dans la mémoire (EEPROM) et peuvent être modifiées ou effacées à tout
moment par l'installateur.
La carte RX100/32 comporte:
! Deux borniers (entrée et sortie) pour le raccordement à la ligne sérielle RS485
! Deux bornes pour le raccordement de l'antenne
! Un cavalier (P1) pour la terminaison de la ligne sérielle RS485 (à placer sur le dernier dispositif de la ligne sérielle)
! Un cavalier (JP2) pour l'habilitation du module. Pour le fonctionnement avec la centrale TP14/R, le cavalier JP2 doit
être enlevé.
! Un connecteur (J3) pour le raccordement de deux contacts auto-surveillance (à l'ouverture et l'arrachement)
! Un cavalier (JP3) pour l'exclusion d'auto-surveillance
» JP3 en place = auto-surveillance exclue
» JP3 enlevé = auto-surveillance habilitée
! Un cavalier (JP4) pour l'exclusion du buzzer
» JP4 en place = buzzer habilité
» JP4 enlevé = buzzer exclu
Page 2-22
W5
LED
Ω
R 2,2K R 2,2K
1/4W
En place
enlevé
BUZZER
JP4
S1
SW1
1 2
JP2
JP5
P1
Cavalier P1
LED LED
Ω Ω
R 2,2K
1/4W 1/4W
Cavalier JP4
= buzzer habilité
= buzzer déshabilité
ALARM RX UHF 485-V0
Fig. 36
Cavalier JP2
Le cavalier doit être enlevé.
Cavalier JP5
En place = supervision toutes les
8 heures
enlevé
= supervision toutes les
2 heures
