Section Alimentation; Raccordement Au Secteur 230V Ac; Section Entrees/Sorties; Carte D'extension Tp14/R Esp-In - Tecnoalarm TP14/R Manuel Pour L'installateur

2.2

SECTION ALIMENTATION

2.2.2 RACCORDEMENT DU SECTEUR 230V AC
Le câble secteur n'est pas inclus.Afin d'eviter les risques de chocs électriques, il est conseillé de:
! Utiliser des câbles à double isolement
! Raccorder le câble secteur à la borne et l'attacher au boitier par le collier fourni.

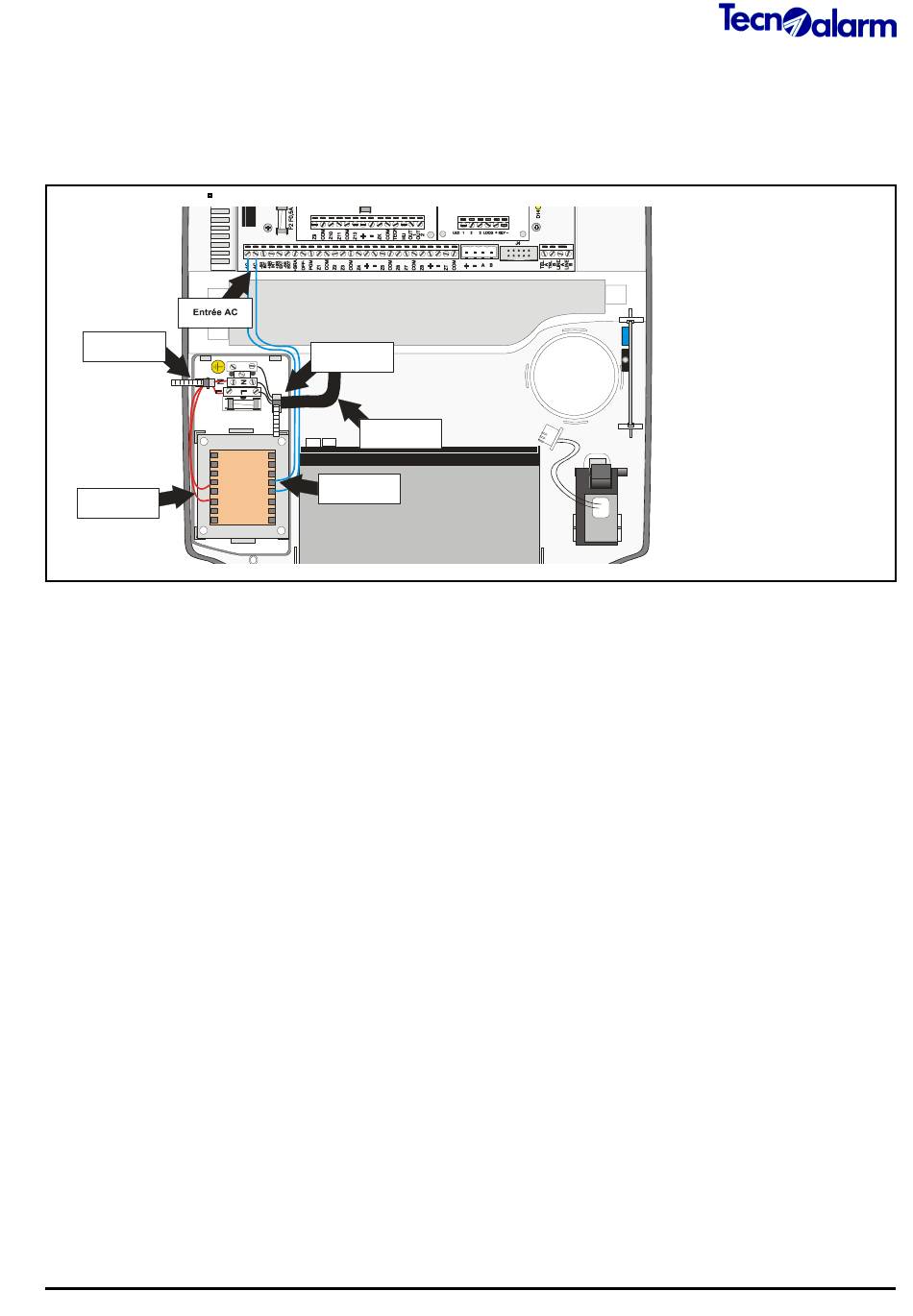

Raccordement du câble secteur
Fig.5
Attache câble
Attache cable
Raccordement du
câble secteur
FUSE
T125mA
Câble 230V
Secondaire
Primaire
Le câble secteur doit être raccordé comme suit :
» la terre ( jaune/vert ) à la borne correspondante
» la phase ( marron ) à la borne L
» neutre ( bleu ) à la borne N..

2.3 SECTION ENTREES/SORTIES

La section entrées sorties comprend:
! Zone 1 à 8
! Entrée auto-surveillance
! Alimentation des détecteurs
! Sorties sirènes intérieure et extérieure ( avec blocage )
! Sortie stand-by ( centrale hors service )
! Sortie alimentation batterie
2.3.1 CARTE EXTENSION TP14/R ESP-IN
Il est possible de raccorder la carte d'extension TP14/R ESP-IN.
Le module d'extension se connecte sur la carte cpu
TP14/R - Hardware
Page 2-5
