Conditions d'utilisation : montage dans le cas d'une
mesure de niveau
Choix de la sonde (voir aperçu → ä 6-7)
• Pour les solides en vrac :
Utiliser en priorité une sonde à câble. La sonde à tige peut être utilisée sur les petites gammes de mesure
(< 2 m) ou pour un montage latéral de façon inclinée (uniquement sur solides en vrac légers et coulants).
• Pour les liquides :
Utiliser normalement une sonde à tige ou coaxiale. Les sondes à câble sont utilisées dans les liquides pour
des gammes de mesure > 4 m ou lorsque la hauteur sous toit ne permet pas le montage de sondes rigides.
• Les sondes coaxiales sont adaptées aux liquides avec des viscosités jusqu'à env. 500 cst.
Les sondes coaxiales permettent également la mesure de la plupart des gaz liquéfiés, à partir d'un coefficient
diélectrique de 1,4. Les conditions de montage (piquages, éléments internes dans la cuve, etc.) n'ont aucune
influence sur la mesure. La sonde coaxiale offre une sécurité CEM maximale dans les cuves en matière
synthétique.
• Dans les grands silos, la contrainte latérale sur le câble peut être si élevée qu'il faille utilisé un câble gainé de
plastique. Nous recommandons l'utilisation d'un câble revêtu en PA pour des produits tels que les céréales,
le blé, la farine.
Emplacement

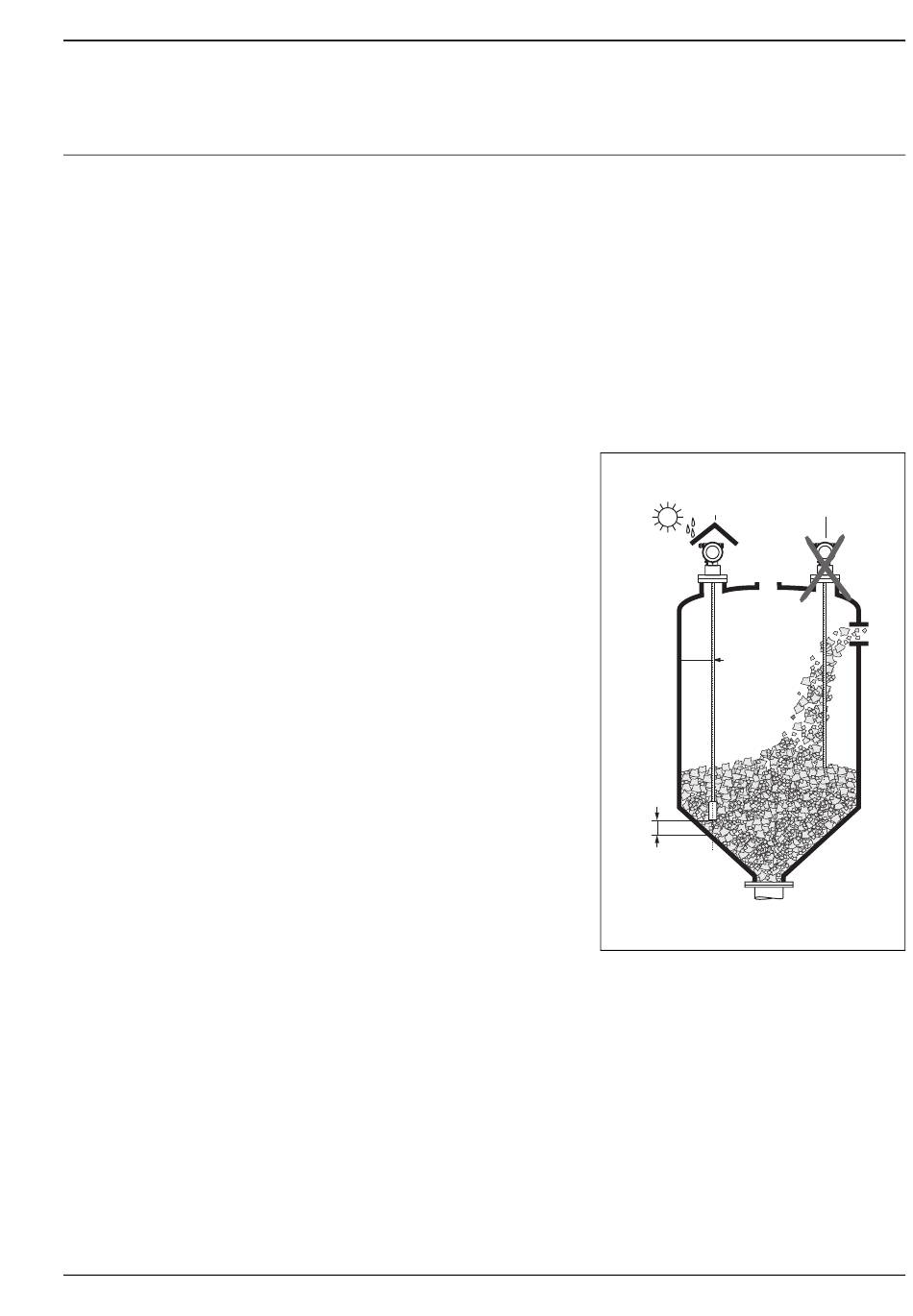

• Ne pas monter les sondes dans la veine de
remplissage (2).
• Monter les sondes à une distance de la paroi (B)
telle que, même en cas de formation de dépôt sur
la paroi, la sonde soit distante d'au moins 100 mm
du dépôt.
• Monter les sondes le plus loin possible des éléments
internes. Pour des distances < 300 mm, il faut
effectuer une suppression des échos parasites lors
de la mise en service.
• En cas de montage dans des cuves en matière
synthétique, la distance minimale de 300 mm est
également valable pour les éléments métalliques en
dehors de la cuve.
• Les sondes ne doivent en aucun cas entrer en
contact avec le fond ou les parois des cuves
métalliques.
• Distance minimale entre l'extrémité de la sonde et
le fond de la cuve (C) :
– sonde à câble : 150 mm
– sonde à tige : 50 mm
– sonde coaxiale : 10 mm
• Pour un montage à l'extérieur, il est recommandé
d'utiliser un capot de protection contre les
intempéries (1), voir "Accessoires" → ä 58.
• Pour éviter que la sonde à câble se plie pendant le
montage ou le fonctionnement (par ex. par un
mouvement de produit contre la paroi du silo),
choisir un emplacement approprié.
1
B
C
2
L00-FMP4xxxx-17-00-00-xx-003
