Endress+Hauser Levelflex M FMP40 Manuel De Mise En Service

Masquer les pouces Voir aussi pour Levelflex M FMP40:

Publicité

Liens rapides

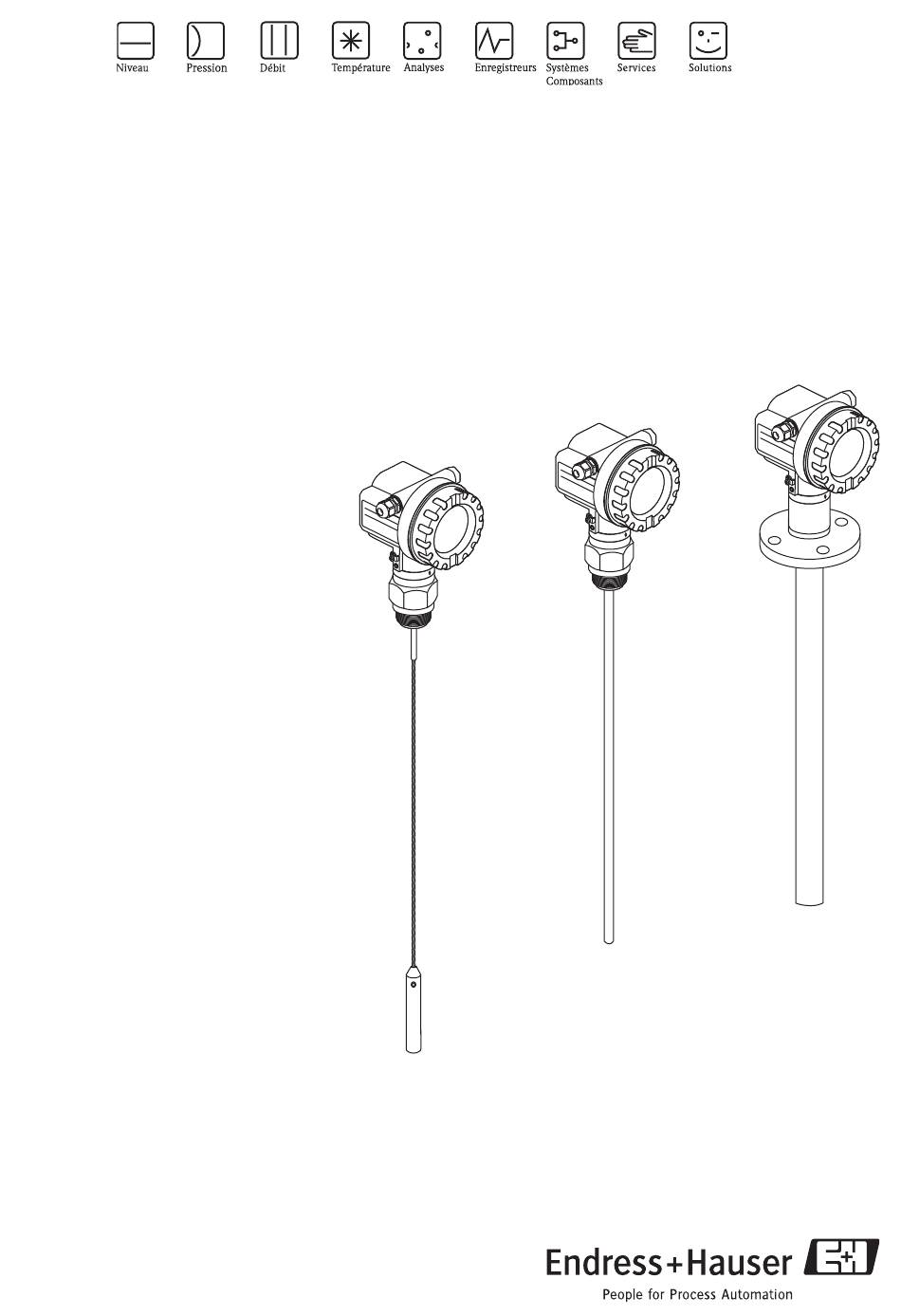

Manuel de mise en service
Levelflex M FMP40

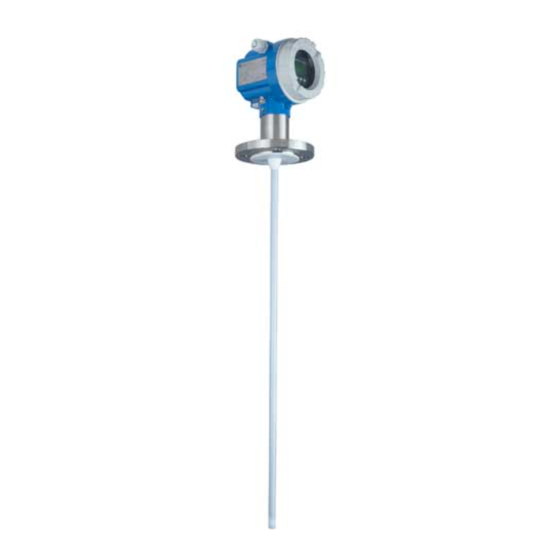

Mesure de niveau continue par radar filoguidé
HART/4...20 mA
6
BA242F/14/fr/11.06
N° 52014123
valable à partir de la version de soft
V 01.04.00 (amplificateur)
V 01.04.00 (communication)
