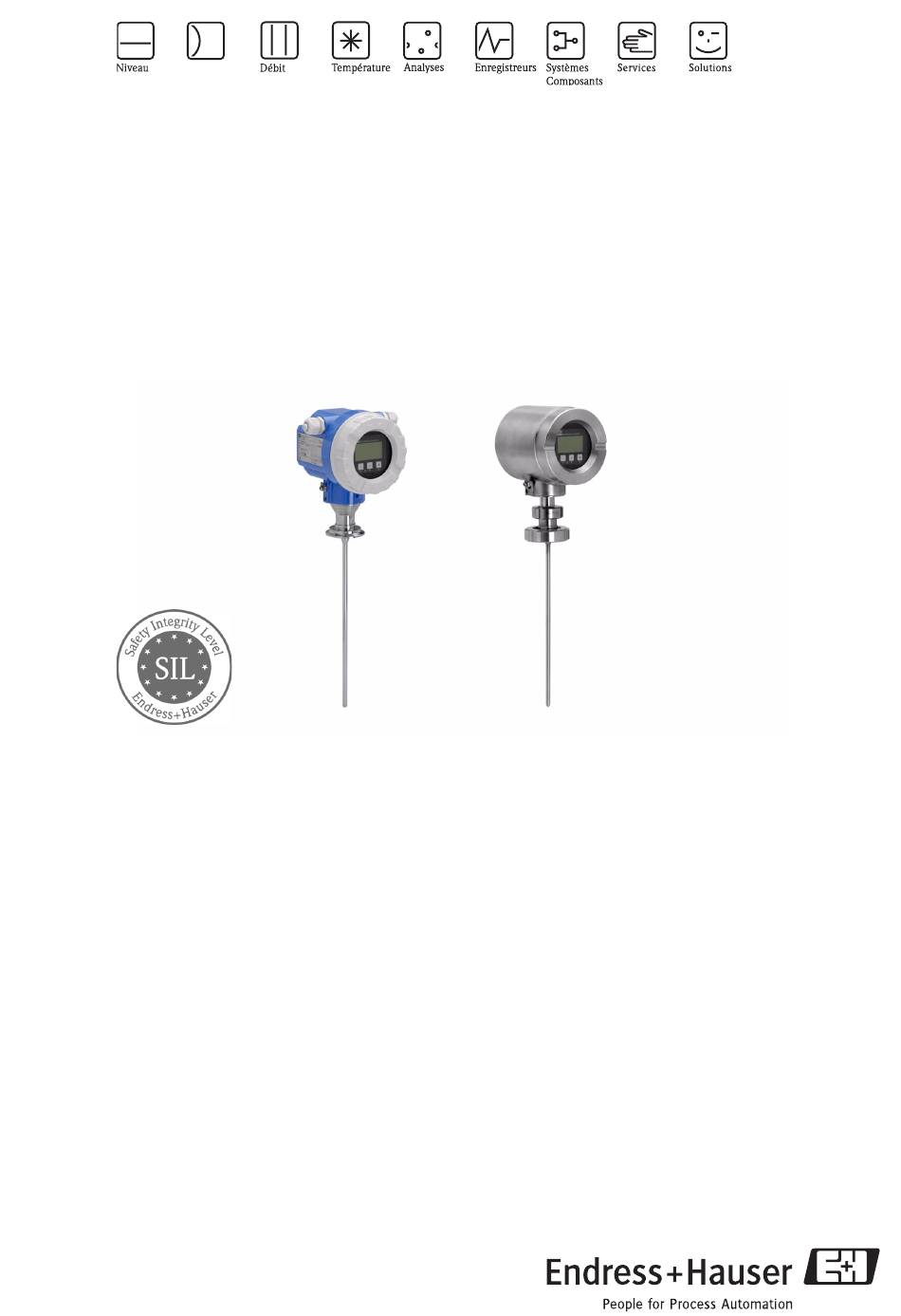

Information technique
Levelflex M FMP43
Mesure de niveau continue par radar filoguidé
Transmetteur intelligent pour la mesure de niveau continue
sur liquides dans des applications hygiéniques
Domaines d'application
Le Levelflex M FMP43 est un transmetteur pour la
mesure de niveau continue de liquides dans des
applications avec des exigences hygiéniques spéciales :
Matériaux
• Toutes les pièces en contact avec le produit sont listées
FDA et vérifiées selon USP Cl. VI
• Au choix : surfaces métalliques électropolies ou polies
mécaniquement jusqu'à 0,38 μm et faible teneur en Δ
ferrite
Construction
• La construction est affleurante et sans interstices et
correspond aux exigences selon ASME-BPE.
• La sonde est entièrement démontable ; la tige de la
sonde, le raccord process et les joints sont
remplaçables.
• Des raccords process aseptiques à partir de DN25 (1")
sont disponibles.
• La sonde est autoclavable et compatible NEP et SEP.
Agréments (hygiène)
• Agréments selon 3A et EHEDG (tests réussis,
certificats en cours)
Différents protocoles de communication sont disponibles :
• HART (standard) avec 4...20 mA analogique
• PROFIBUS PA,
• Foundation Fieldbus.
TI424F/14/fr/06.07
Principaux avantages
• Mesure indépendante des propriétés du produit
telles que :
– la densité,
– le coefficient diélectrique,
– la conductivité.
• Mesure possible également en cas de surfaces
fortement agitées et de mousse.
• Configuration rapide en face avant par menus
déroulants (même en zone Eex)
• Logiciel d'exploitation ToF Tool pour mise en service,
documentation du point de mesure et diagnostic.
• Afficheur séparé FHX40 en option.
• Diagnostic simple grâce à la représentation des courbes
échos sur l'afficheur
• L'électronique peut être remplacée sans avoir à ouvrir
la cuve.
• Utilisation dans les systèmes de sécurité (anti-
débordement) avec exigences de la sécurité
fonctionnelle jusqu'à SIL 2 selon IEC 61508/
IEC 61511-1.
• Agréments :
– Europe : ATEX (en cours)
– Amérique du Nord : FM, CSA (en cours)
– Chine : NEPSI (en cours)
