Montage Pour Des Raccords Process Difficiles D'accès - Endress+Hauser Levelflex M FMP43 Information Technique

Levelflex M FMP43
Montage pour des raccords
process difficiles d'accès
65
Paroi
ENDRESS+HAUSER
Levelflex M
Endress + Hauser

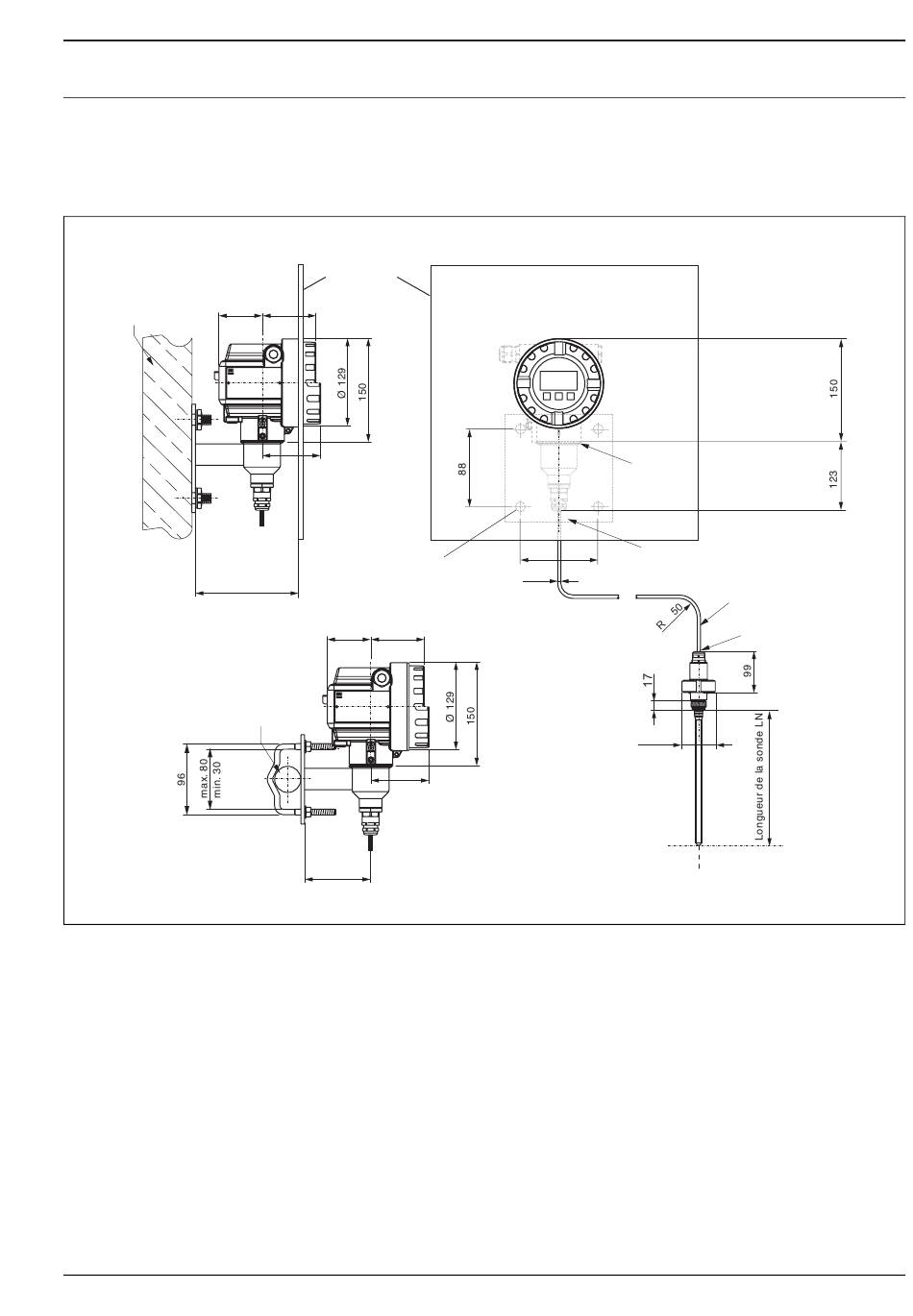

Montage avec une électronique séparée
• Monter le boîtier sur mur ou sur tube (au choix à la verticale ou à l'horizontale) selon l'illustration ci-dessous.
• Le support mural peut également être utilisé pour le montage sur tableau d'affichage.
Pour la découpe, respectez les dimensions → ä 24.
Panneau d'affichage
78
85
146
65 78
ENDRESS+HAUSER
Levelflex M
Tube
85
94
Remarque !
Le câble ne peut pas être démonté à ces endroits (1).
Le câble ne doit pas être plié.
La température ambiante au câble de liaison (2) entre la sonde et l'électronique ne doit pas dépasser 150 °C.
La version avec électronique séparée comprend la sonde, un câble de liaison et le boîtier. Ces pièces sont livrées
assemblées.
88
4 x Ø 8,5
Ø 5
1
1
2
1
Ø 54
L00-FMP43xxx-17-00-00-de-002
21
