Connexion des bornes

!
!
Endress+Hauser

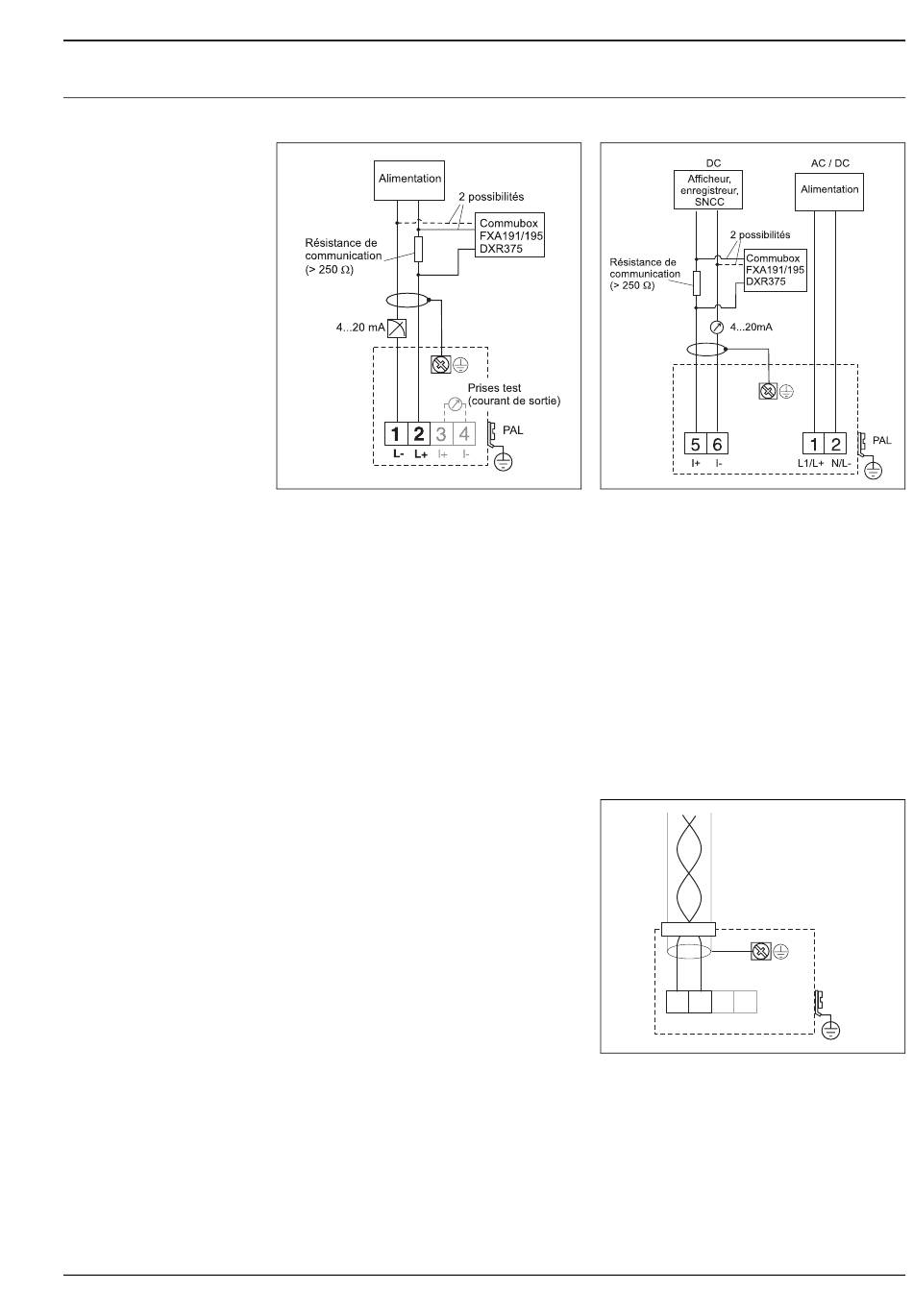

2 fils, 4...20 mA avec HART
Remarque !
Dans le cas de 4 fils pour les applications Ex poussières, la sortie courant est en mode sécurité
intrinsèque.
Le câble est raccordé aux bornes à visser dans le compartiment de raccordement.
Spécification de câble :
• Si seul le signal analogique est utilisé, un câble d'installation standard est suffisant, mais en cas de
communication avec le signal HART superposé, il faut utiliser un câble blindé.
Remarque !
• Circuits de protection intégrés contre les inversions de polarité, les influences HF et les pics de surtension
(voir TI241F "Principes de contrôle CEM").
• Pour le raccordement au Tank Side Monitor NRF590, voir TI402F.
PROFIBUS PA
Le signal numérique est transmis au bus via un
raccordement 2 fils. Ce raccordement transmet
également l'alimentation électrique.
Pour plus d'informations sur la structure et la mise à
la terre du réseau et pour plus de composants de
système de bus, par ex. câble de bus, voir la
documentation correspondante comme par ex. le
manuel de mise en service BA034S "Guidelines for
planning and commissioning PROFIBUS DP/PA" et
les Directives PNO.
Spécification de câble :
• Utilisez un câble 2 fils torsadé et blindé, de
préférence un câble de type A.
!
Remarque !
Pour plus d'informations sur les spécifications de câble, voir le manuel de mise en service BA034S
"Guidelines for planning and commissioning PROFIBUS DP/PA", les Directives PNO 2.092
"PROFIBUS PA User and Installation Guideline" ainsi que la norme IEC 61158-2 (MBP).
4 fils, 4...20 mA avec HART
L00-FMxxxxxx-04-00-00-de-015 L00-FMxxxxxx-04-00-00-de-011
1 2 3 4 PAL
– +
L00-FMxxxxxx-04-00-00-de-022
