Propriétés et services
1
Propriétés et services
Application
L'IE/PB Link est une passerelle reliant les deux types de réseau Industrial Ethernet (niveau
conduite) et PROFIBUS (niveau cellule / terrain).
La forme de l'IE/PB Link correspond à celle des composants de la famille d'appareils
SIMATIC S7–300.
Services
L'IE/PB Link supporte les services de communication suivants :
S Passerelle de réseau en mode standard
– Communication PG/OP
La communication PG/OP sert au chargement de programmes et de données de
configuration, à l'exécution de fonctions de test et de diagnostic ainsi qu'au
contrôle–commande (système IHM) d'un process.
– Paramétrage d'appareils de terrain (routage d'enregistrements)
L'IE/PB Link peut être utilisé comme routeur d'enregistrements adressés aux
appareils de terrain (esclaves DP). Ceci permet à des appareils qui ne sont pas
directement connectés à PROFIBUS et qui n'ont donc pas d'accès direct aux
appareils de terrain (esclaves DP) de transmettre des enregistrements à ces appareils
via IE/PB Link.
SIMATIC PDM (Process Device Manager) est par exemple un outil qui génère de tels
enregistrements pour le paramétrage d'appareils de terrain.

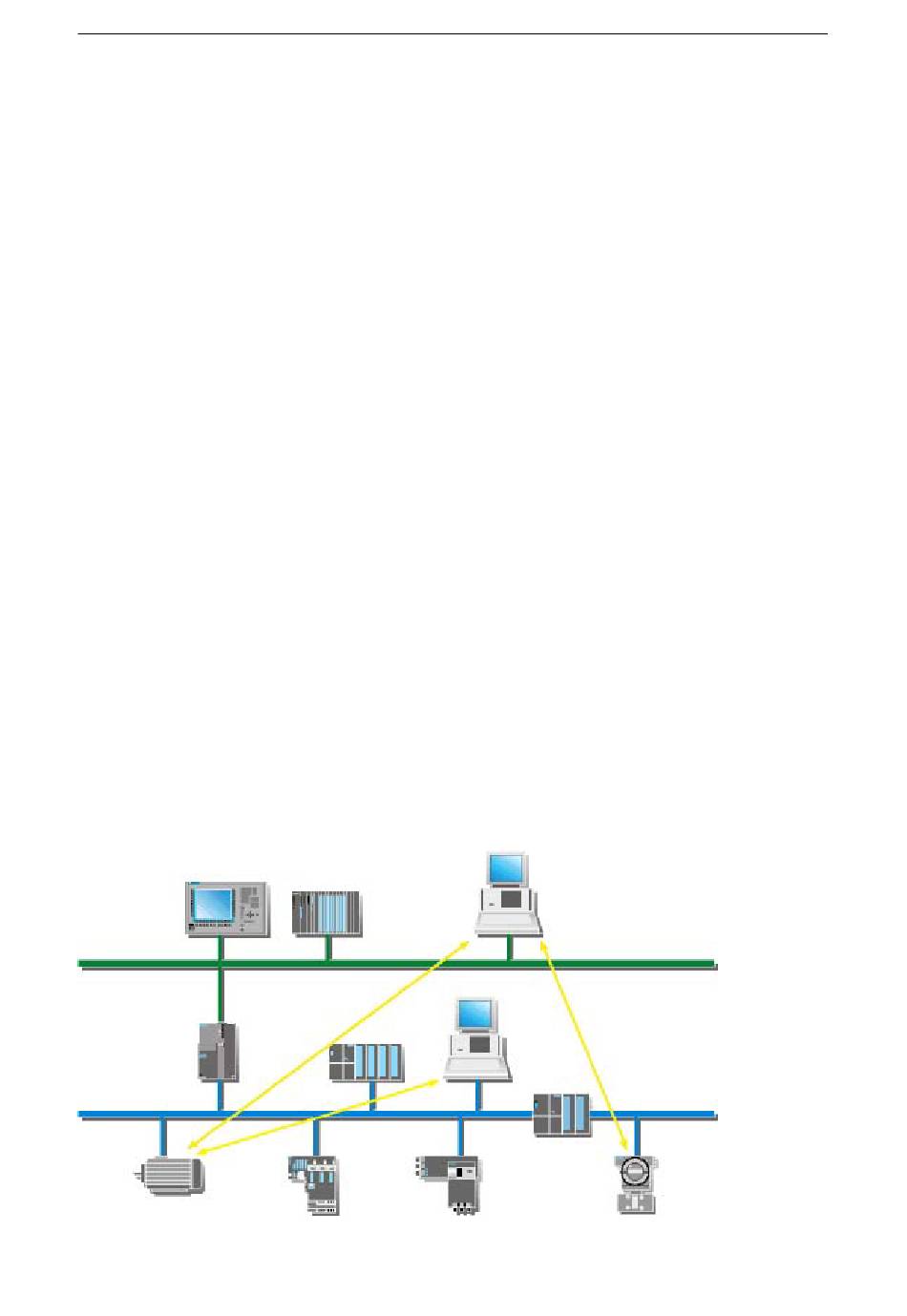

– Passerelle vers un système maître DP isochrone
L'IE/PB Link sert de passerelle entre le réseau Ethernet et les appareils de terrain
connecté à un système maître DP. L'IE/PB Link est utilisé dans ce cas comme
abonné actif associé à un maître DP dans un réseau PROFIBUS isochrone.
Panel PC 670
Ind. Ethernet
IE/PB Link
PROFIBUS–DP
Moteur
6
S7–400
PC
S7–300
ET 200S
PC
DP/PA–Link
ET 200X
SITRANS
Passerelle IE/PB Link Manuel
Edition 11/2002
C79000–G8977–C163–04
